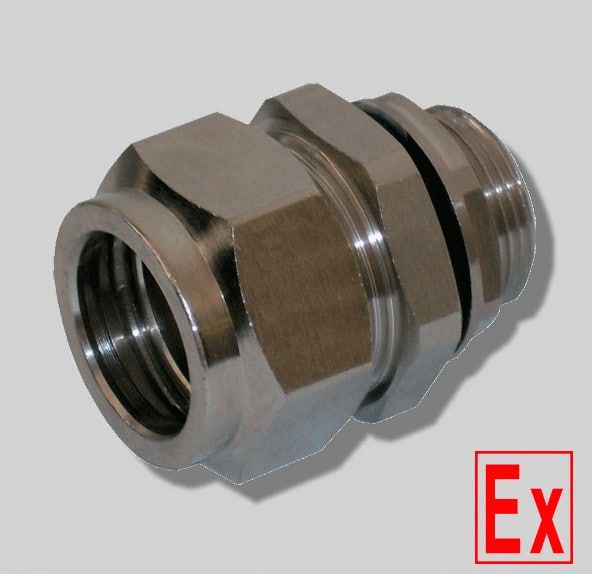

Имеет взрывозащищенное исполнение и выполняет функцию уплотнителя и фиксатора бронированных/гибких кабелей с круглым поперечным сечением.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

Ввод кабельный относится к серии В. Он имеет взрывозащищенное исполнение и выполняет функцию уплотнителя и фиксатора бронированных/гибких кабелей с круглым поперечным сечением. Устройство применяется в неподвижном и мобильном электрооборудовании, расположенном в помещении или внешней среде, характеризующейся высоким уровнем взрывоопасности.

Плюсы эксплуатации

  • Универсальность: один ввод подходит для подсоединения и бронированных, и гибких кабелей.
  • Наличие модификаций: конструкция выпускается в нескольких версиях и имеет разные типы резьбы, что позволяет подобрать нужную модель для конкретных условий заказчика. Вводы предназначены для всевозможных типов металлорукавов и кабелей.
  • Удобство: конструкция легко монтируется.
  • Надежность: вводы обладают высоким уровнем механической прочности, вибрационной стойкости и степенью Также они оснащены уплотнительными кольцами, которые защищают кабель от растягивания и играют роль заглушки.

Конструктивные особенности

Вводы для кабелей во взрывозащищенном исполнении принадлежат к серии ВЛ1/ВС1. В таких устройствах предусмотрено одно уплотнительное кольцо, подходящее для жил двух типов: бронированных и гибких. Конструкция предотвращает случайное вытягивание кабеля и частично его разгружает. Это достигается благодаря высоте уплотнительного кольца 2.0-2.5 см, что соответствует наружному диаметру кабеля. Устройство используется для прямого подключения в составе оболочек (I группы, IIC подгруппы), устойчивых к взрыву, объем которых больше 2 тыс. см3.

Технические условия ТУ3400-021-62509866-2012
Сертификат соответствия № ТС RU C-RU.ГБ08.В.00489
Исполнение

(маркировка взрывозащиты)

ВЛ1/ВС1, ВЛ2/ВС2 ExeI/ExeII или ExdI/ExdIIC или ExtD A21 IP67
Климатическое исполнение и категория размещения по ГОСТ 15150 ВЛ, ВС В1,5
Температура окружающей среды, °С ВЛ, ВС -70…+185
Степень защиты от внешних воздействий ВЛ, ВС IP67
Материал корпуса ВЛ Никелированная латунь
ВС Нержавеющая сталь



Обозначение Диаметр вводимого кабеля, мм Размер под ключ, мм Размеры, мм Масса Л/С,

кг

Внутреннее уплотнение Наружный диаметр брони А*В*С а
Min Max Мах
ВЛ1-М202 6 12 18 30 52*34*30 14,5 0,155/0,15
ВЛ1-М25 6 17 24 36 54*41*36 16,3 0,206/0,2
ВЛ1-М32 14 23 30 46 58*50*44 16,3 0,307/0,29
ВЛ1-М40 23 30 43 60 63*65*58 18 0,588/0,56
ВЛ1-М50 30 40 48 65 75*67*61 25 0,67/0,64
ВЛ1-М63 40 53 60 75 76*80*72 25 0,8/0,76
ВЛ1-G1/2״ 6 12 18 30 52*34*30 14,5 0,155/0,15
ВЛ1-G3/4״ 6 17 24 36 54*41*36 16,3 0,206/0,2
ВЛ1-G1״ 14 23 30 46 58*50*44 16,3 0,307/0,29
ВЛ1-G1 1/4״ 23 30 43 60 63*65*58 18 0,588/0,56
ВЛ1-G1 1/2״ 30 40 48 65 75*67*61 25 0,67/0,64
ВЛ1-G2״ 40 53 60 75 76*80*72 25 0,8/0,76
ВЛ1-К1/2״ 6 12 18 30 52*34*30 14,5 0,155/0,15
ВЛ1-К3/4״ 6 17 24 36 54*41*36 16,3 0,206/0,2
ВЛ1-К1״ 14 23 30 46 58*50*44 16,3 0,307/0,29
ВЛ1-К1 1/4״ 23 30 43 60 63*65*58 18 0,588/0,56
ВЛ1-К1 1/2״ 30 40 48 65 75*67*61 25 0,63/0,6
ВЛ1-К2״ 40 53 60 75 76*80*72 25 0,75/0,715

ВС1 — обозначение кабельного ввода из нержавеющей стали

D — M, G, K

ВЛ1, ВС1 — шаг метрической резьбы  — 1,5 мм.
