Взрывозащищенное двухканальной модификации реле утечки РУ

Реле утечки защищает рабочий персонал от поражающего действия электрического тока. Опасная ситуация может возникнуть, если в электрической сети трехфазного переменного тока возникнет утечка в землю. Модель РУ-127/220 действует в сети с частотой 50 Гц и напряжением 127 и 220 В для. Для напряжения 380 и 660 В разработано устройство РУ-380/660. Нейтраль трансформатора изолирована. Реле эксплуатируется на поверхностях угольных шахт и в подземном угледобывающем производстве высокого уровня опасности (из-за взрыва метана и угольной пыли).

Конструктивные особенности

Реле утечки сделано в двухканальной модификации. Оно контролирует значения напряжения 127/220 В и 380/660 В. Устройство покрыто оболочкой, которая имеет прямоугольную форму и высокий уровень устойчивости к взрывам. РУ разделено на два отсека: для вводов и аппаратных деталей. Соединение вводов осуществляется втулкой, через которую идут залитые провода. Оба отсека накрыты крышками. Аппаратное управление имеет крышку, оснащенную устройством блокировки. Оно не дает крышке открыться, когда разъединитель включен.

Рассмотрим отдельно каждую версию реле.

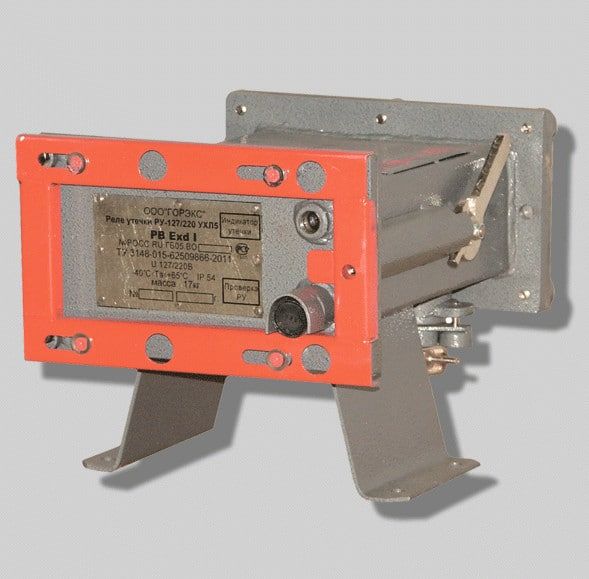

РУ-127/220

В аппаратный отсек этой версии вмонтирован блок реле утечки, тумблер для выбора напряжения (127 или 220 В) и разъединитель. На крышке расположена кнопка старта и светодиодная лампочка.

РУ-380/660

Аппаратный отдел этой модификации оснащен разъединителем и выемным блоком со смонтированной арматурой для коммутации. Крышка оборудована кнопкой проверки и смотровым окошком для контроля показаний.

Отделение вводов имеет три ввода для кабелей с диаметром 1,6-2,5 см и клеммные зажимы. Также в реле предусмотрены заземляющие зажимы: два внутренних и один наружный.

Технические условия ТУ 3148-015-62509866-2011
Сертификат соответствия № РОСС RU.МШ06.В00166
Исполнение (маркировка взрывозащиты) РВ Exd I
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ и Т 5
Температура окружающей среды, ⁰С -40…+65
Степень защиты от внешних воздействий IP54
Группа механического исполнения по ГОСТ 17516.1 М3
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I



Модификация РУ-127/220 РУ-380/660
Номинальное напряжение  питания, В 127/220 380/660
Потребляемая мощность, Вт ≤ 10 ≤ 100
Сопротивление срабатывания при трехфазной утечке, кОм на фазу при U=127В ≤ 3,3
при U=220В ≤ 10
при U=380В ≤ 10
при U=660В ≤ 30
Сопротивление срабатывания при однофазной утечке  и емкости сети от 0 до 0,1мкФ на фазу, кОм при U=127В ≤ 5,0
при U=220В ≤ 8,0
при U=380В ≤ 12
при U=660В ≤ 20
Время срабатывания при  сопротивлении однофазной утечке и емкости сети от 0 до 0,1 мкФ на фазу, с при U=127В ≤ 0,2
при U=220В ≤ 0,2
при U=380В ≤ 0,1
при U=660В ≤ 0,1
Габаритные размеры, мм длина 375 629
ширина 340 500
высота 260 440
Масса, кг 17 70
Срок службы, мес. 60
Гарантийный срок, мес. 12
