Вводы под трубную проводку бронированного кабеля ВЛ1, ВС1

Вводы под трубную проводку бронированного кабеля ВЛ1, ВС1

Основная роль сводится к уплотнению и поддержанию бронированных и гибких кабелей с круглым сечением.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

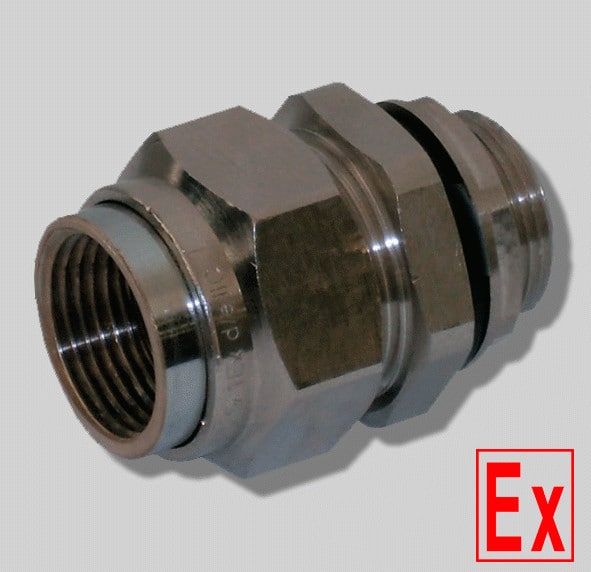

Вводы для кабеля серии В имеют взрывозащищенную конструкцию. Их основная роль сводится к уплотнению и поддержанию бронированных и гибких кабелей с круглым сечением. Они подключаются к переносному/передвижному/стационарному электрическому оборудованию, которое эксплуатируется в помещениях и наружных установках, опасных по взрыву.

Плюсы эксплуатации

  • Модель характеризуется повышенными показателями прочности и устойчивости к механическому влиянию, вибрации и проникновению агрессивных веществ.
  • Кабельные вводы легко устанавливаются в промышленный агрегат.
  • Устройство выпускается в различных вариантах, что предусматривает наличие разных типов резьбы. Это делает вводы более универсальной деталью и расширяет сферу их использования. К ним можно подсоединять всевозможные металлорукава и кабели (как гибкий, так и бронированный).
  • Уплотнительные кольца сделаны по-особенному: они гарантируют защиту кабелей от растягивающего влияния и берут на себя роль заглушки.

Вводы трубного типа оснащены одним кольцом-уплотнителем для гибкого кабеля, проложенного в трубопроводе. Их конструкция надежно защищает кабель от выдергивания и повышенной нагрузки, что возможно благодаря высоте кольца в 2.0-2.5 см (значение соответствует внешнему диаметру кабеля). Вводы используются для прямого подключения в составе взрывоустойчивых оболочек IIC подгруппы объемом свыше 2 тыс. см3.

Технические условия ТУ3400-021-62509866-2012
Сертификат соответствия № ТС RU C-RU.ГБ08.В.00489
Исполнение

(маркировка взрывозащиты)

ВЛ1/ВС1, ВЛ2/ВС2 ExeI/ExeII или ExdI/ExdIIC или ExtD A21 IP67
Климатическое исполнение и категория размещения по ГОСТ 15150 ВЛ, ВС В1,5
Температура окружающей среды, °С ВЛ, ВС -70…+185
Степень защиты от внешних воздействий ВЛ, ВС IP67
Материал корпуса ВЛ Никелированная латунь
ВС Нержавеющая сталь



Обозначение Диаметр вводимогокабеля, ,мм Размер внешнего присоединения к кабельному вводу, мм Размер под ключ, мм Габаритные размеры, мм Масса Л/С, кг
внутреннее уплотнение А*В*С а
Min Max
ВЛ1-М20/(M20;G1/2״;К1/2״ 6 12 M20;G1/2״;К1/2״ 30 63*34*30 14,5 0,159/0,15
ВЛ1-М25/(M25; G3/4״;К3/4״) 6 17 M25; G3/4״;К3/4״ 36 63*41*36 16,3 0,205/0,2
ВЛ1-М32/(M32; G1״;К1״) 14 23 M32; G1״;К1״ 46 73*50*44 16,3 0,306/0,29
ВЛ1-М40/(M40;G1 1/4״;К1 1/4״) 23 30 M40;G1 1/4״;К1 1/4״ 60 73*65*58 18 0,565/0,54
ВЛ1-М50/(M50;G1 1/2״;К11/2״) 30 40 M50;G1 1/2״;К1 1/2״ 65 82*67*61 25 0,776/0,74
ВЛ1-М63/(M63; G2״;К2״) 40 53 M63; G2״;К2״ 75 84*82,5*72 25 0,92/0,877
ВЛ1-G1/2״/(M20;G1/2״;К1/2״) 6 12 M20;G1/2״;К1/2״ 30 63*34*30 14,5 0,159/0,15
ВЛ1-G3/4״/(M25; G3/4״;К3/4״) 6 17 M25; G3/4״;К3/4״ 36 63*41*36 16,3 0,205/0,2
ВЛ1-G1״/(M32; G1״;К1״) 14 23 M32; G1״;К1״ 46 73*50*44 16,3 0,306/0,29
ВЛ1-G1 1/4״/(M40;G1 1/4״;К1 1/4״) 23 30 M40;G1 1/4״;К1 1/4 60 73*65*58 18 0,565/0,54
ВЛ1-G1 1/2״/(M50;G1 1/2״;К11/2״) 30 40 M50;G1 1/2״;К1 1/2״ 65 82*67*61 25 0,776/0,74
ВЛ1-G2״/(M63; G2״;К2״) 40 53 M63; G2״;К2״ 75 84*82,5*72 25 0,92/0,877
ВЛ1-К1/2״/(M20;G1/2״;К1/2״) 6 12 M20;G1/2״;К1/2״ 30 63*34*30 14,5 0,159/0,15
ВЛ1-К3/4״/(M25; G3/4״;К3/4״) 6 17 M25; G3/4״;К3/4״ 36 63*41*36 16,3 0,205/0,2
ВЛ1-К1״/(M32; G1״;К1״) 14 23 M32; G1״;К1 46 73*50*44 16,3 0,306/0,29
ВЛ1-К1 1/4״/(M40;G1 1/4״;К1 1/4״) 23 30 M40;G1 1/4״;К1 1/4״ 60 73*65*58 18 0,565/0,54
ВЛ1-К1 1/2״/(M50;G1 1/2״;К11/2״) 30 40 M50;G1 1/2״;К1 1/2״ 65 82*67*61 25 0,735/0,7
ВЛ1-К2״/(M63; G2״;К2״) 40 53 M63; G2״;К2״ 75 84*82,5*72 25 0,873/0,83

ВС1 — обозначение кабельного ввода из нержавеющей стали

2 D/D1 — M, G, K/M, G, K

ВЛ1, ВС1 — шаг метрической резьбы  — 1,5 мм.
