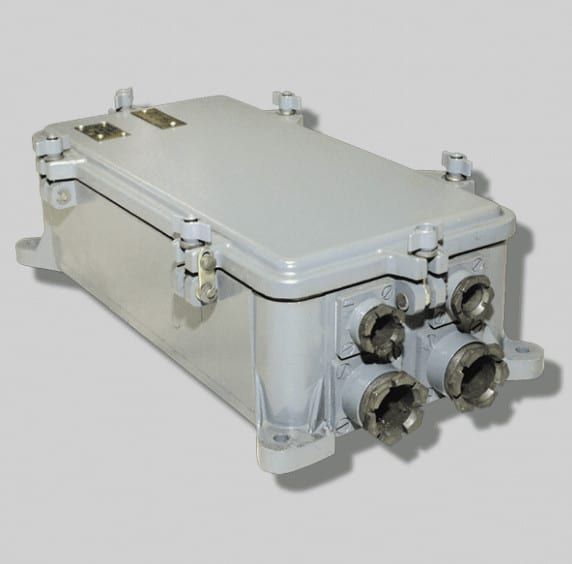

Коробки распределительные троллейбусные пылевлагозащищенные КРТЛ
Для состыковки и разведения эластичных кабелей, внедряемых в цепи управления или силовые цепи троллейбусов, используется коробка КРТЛ распределительная.
Конструкция
Модификации агрегата имеют определенные различия из-за оснащения или отсутствия плат, назначенных для фиксирования зажимов:
- 2 платы, оснащенные зажимами, 4 ввода проводов, имеющих диаметр 1,6 см, и 4 ввода проводов по 2,8 см в диаметре. На плате предусмотрено 3 зажима цепей управления и 6 силовых зажимов ‒ версия КРТЛ-42.
- Отсутствие плат, 5 вводов проводов, у которых диаметр оценивается в 1,2 см – версия КРТЛ-24.
- Отсутствие плат и кабельных вводов, наличие отверстий, размещенных на передней части корпуса: одно с диаметром 3,7 см и два по 4,9 см ‒версия КРТЛ-24-БУ.
- Отсутствие плат и кабельных вводов, наличие отверстий, расположенных на торцевой стороне корпуса: одно с диаметром 3,7 см и два по 3,3 см ‒ версия КРТЛ-24-КА.
- Отсутствие плат и кабельных вводов, специальные отверстия, имеющие место на лицевой части корпуса ‒версия КРТЛ-24-БУД14.
Налажено производство коробок с иным числом вводов и размещением кабелей, а также отверстий с другими величинами.
| Технические условия | ТУ 3459-004-62509866-2010 |
| Исполнение (маркировка взрывозащиты) | Общепромышленное |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Температура окружающей среды, ⁰С | -60…+40 |
| Степень защиты от внешних воздействий | IP54 |
| Группа механического исполнения по ГОСТ 17516.1 | М29 |
| Модификация | КРТЛ-24 | КРТЛ-42 | |
| Номинальное напряжение сети постоянного тока, В | 700 | ||
| Номинальный ток, А | силовых цепей | – | 200 |
| цепей управления | – | 7,5 | |
| Количество кабельных вводов, шт | 12мм | 5 | – |
| 16мм | – | 4 | |
| 28мм | – | 4 | |
| Габаритные размеры (L*B*H), мм | 310*230*150 | 500*250*150 | |
| Масса, кг | 5,5 | 9,5 | |
| Срок службы, лет | 5 | ||
| Гарантийный срок, мес. | 12 | ||
