Оповещатель взрывозащищенный типа ОВ

Оповещатель взрывозащищенный типа ОВ

Взрывозащищенный оповещатель изготовлен из коррозионностойкого кремниево-алюминиевого сплава.

+7 (342) 204 52 86, 204 52 91  e-mail: 2045286@mail.ru

руб. / шт.

штук

Оповещатель взрывозащищенный ОВ используется в качестве световой и звуковой сигнализации. Разработано 4 исполнения оповещателей:

  1. ОВ-1 ‒ световой оповещатель,
  2. ОВ-2 ‒ светозвуковой оповещатель,
  3. ОВ-3 ‒ световой оповещатель, который оборудованный автономным блоком питания;
  4. ОВ-4 ‒ светозвуковой оповещател, который имеет автономный блок питания.

Отличительные характеристики оповещателей:

  • сокращение расходов на обслуживание за счет применения светодиодов в качестве источника света;
  • увеличение срока службы благодаря применению коррозионностойких материалов;
  • кабельный ввод, рассчитанный на транзитную нагрузку.

Конструктивные особенности

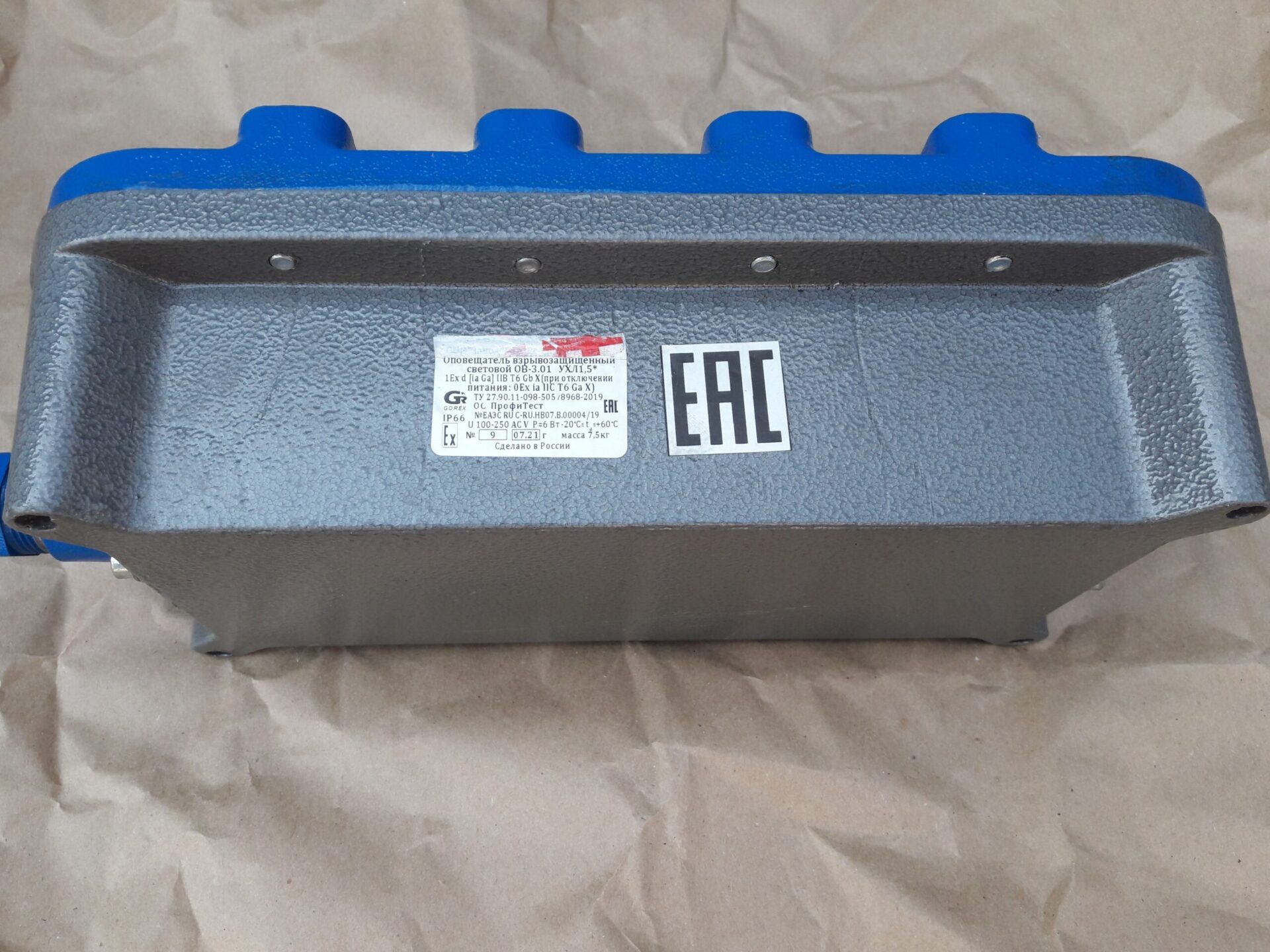

Взрывозащищенный оповещатель изготовлен из коррозионностойкого кремниево-алюминиевого сплава. Его конструкция представляет собой прямоугольную оболочку с крышкой и корпусом во взрывонепроницаемом исполнении. Крышка крепится к корпусу винтами с шестигранными головками. Внутренняя часть укомплектована светодиодным модулем, платой питания (может иметь автономный источник питания или быть без него) с заливкой компаундом и оборудованием двумя двухрожковыми клеммами, подключающими кабели питания.

Переключатели в количестве 4 шт. размещены на плате и могут устанавливать разные режимы работы устройства:

  • управлять световыми индикаторами;
  • включать питание звукового излучателя;
  • включать аккумуляторную батарею;
  • управлять звуковым излучателем.

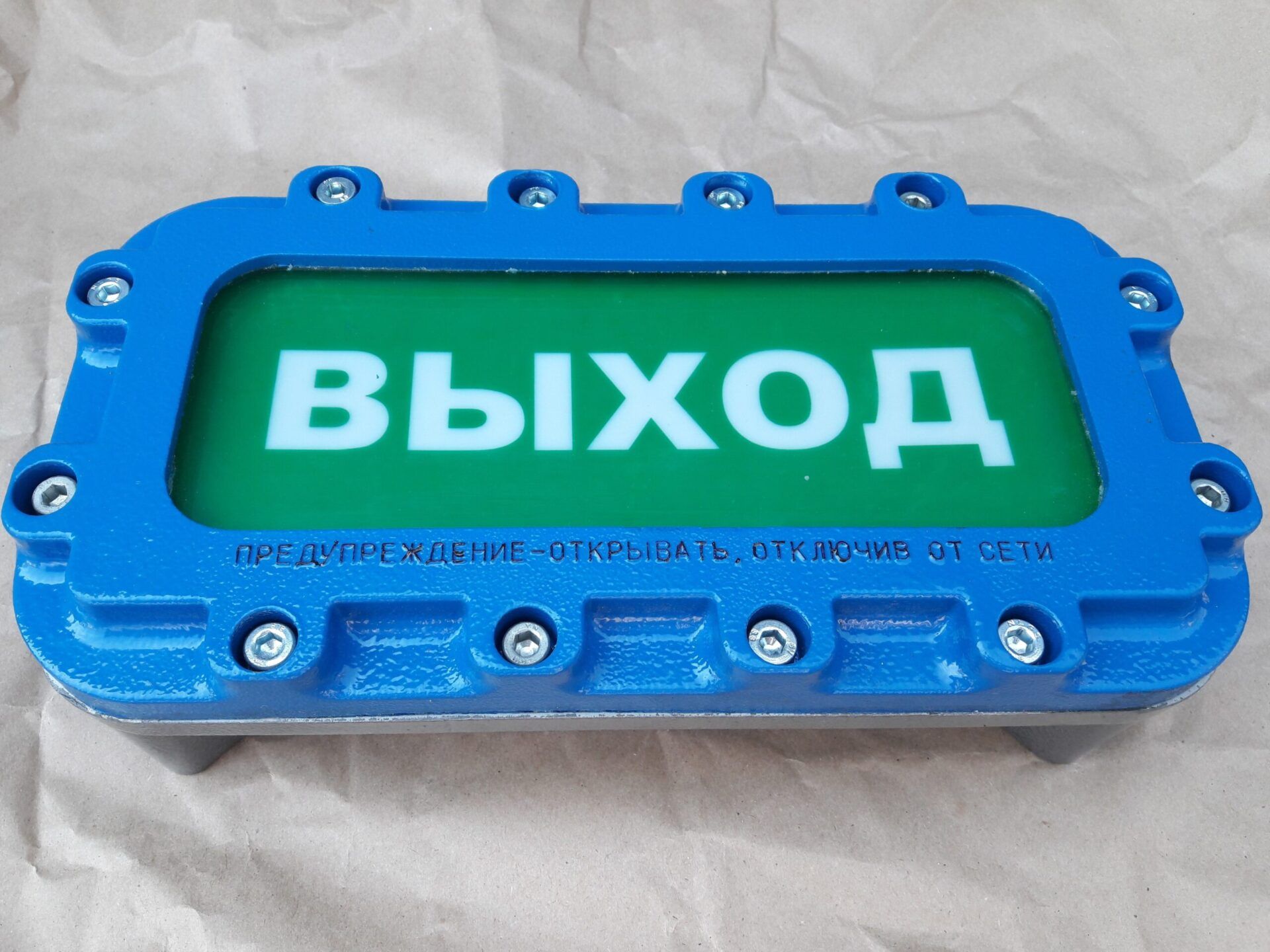

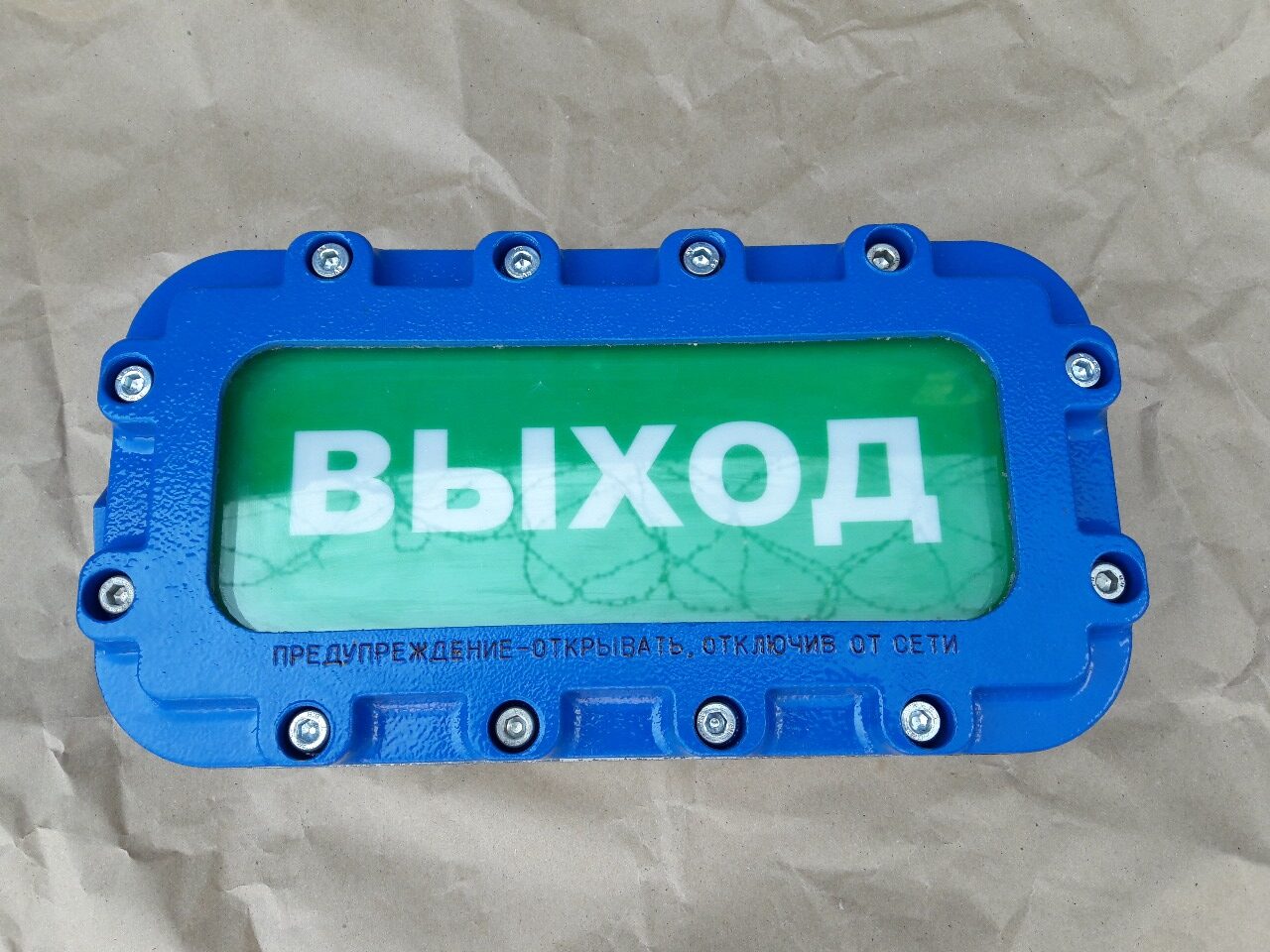

Крышка светового оповещателя оборудована поликарбонатным защитным стеклом, имеющим толщину 5 мм. Светорассеивающее стекло толщиной 3 мм с нанесенной на него надписью находится под защитным стеклом.

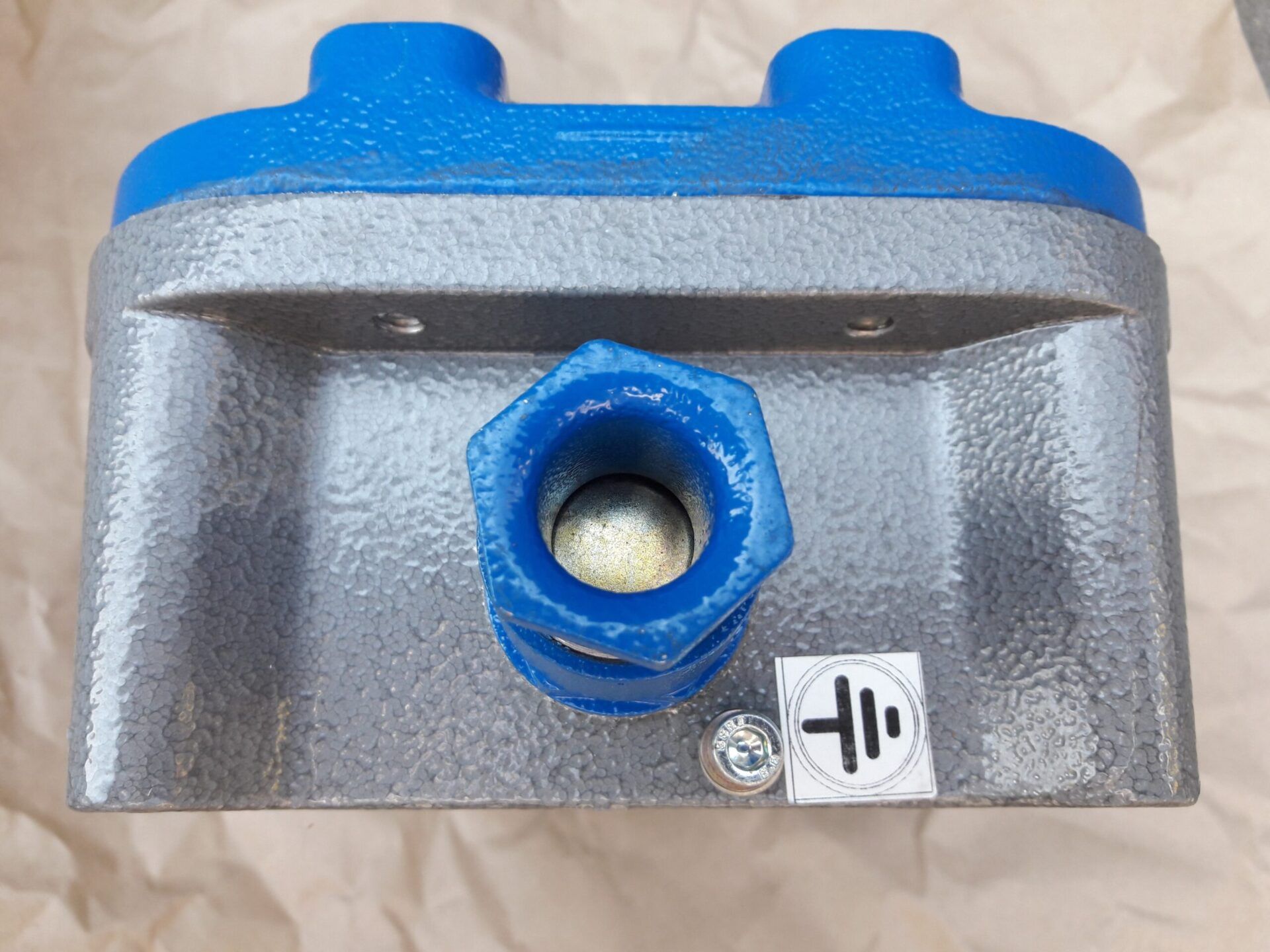

Крышка светозвукового оповещателя имеет защитное стекло и оборудована звуковым оповещателем. Изделие может иметь один или два ввода для питающего кабеля и введения транзитной нагрузки. Корпус оповещателя оборудован внешними и внутренними заземляющими зажимами.

У серии оповещателей ОВ 1.03, 2.03, 3.03, 4.03 вводные ячейки расположены за переделами корпуса: они разместились в вводной коробке. Вводное отделение оснащено клеммами, подключающими кабеля питания.

Крепление изделия на внешние элементы осуществляется через 4 установочных болтовых отверстия. Для маркировочных надписей и табличек использован металлизированный полимерный материал, обладающий свойствами и эксплуатационными характеристиками, обеспечивающими сохранность маркировки во время всего периода использования оповещателя.

Технические условия ТУ 3146-004-50578968-2013
Сертификат соответствия № ТС RU.МН04.В.00212
Исполнение (маркировка взрывозащиты) ОВ-1.01; ОВ-2.01; ОВ-3.01; ОВ-4.01; ОВ-1.02; ОВ-2.02; ОВ-3.02; ОВ-4.02 РВ ExdI X/1ExdIIBT6 X
ОВ-1.03; ОВ-2.03; ОВ-3.03; ОВ-4.03 РВ Exdm[ia]I X/1Exdm[ia]IIСT6 X
Климатическое исполнение и категория размещения по ГОСТ 15150 У1; УХЛ1; УХЛ5
Вид  химостойкого исполнения Х2
Температура окружающей среды, ⁰С ОВ-1; ОВ-2 -60…+70
ОВ-3; ОВ-4 -20+60
Степень защиты от внешних воздействий IP66
Группа механического исполнения по ГОСТ 17516.1 М7
Сейсмостойкость по шкале MSK-64, балл 9
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I



Тип ОВ

1.01

ОВ

2.01

ОВ

3.01

ОВ

4.01

ОВ

1.02

ОВ

2.02

ОВ

3.02

ОВ

4.02

ОВ

1.03

ОВ

2.03

ОВ

3.03

ОВ

4.03

Номинальное напряжение, В АС 100…250
Номинальный ток, А 0,25
Потребляемая мощность, Вт 6
Номинальное напряжение АБ, В 6 6 6
Емкость АБ, А·ч 1,2 1,2 1,2
Максимальная продолжительность работы АБ без подзарядки, ч 6 6 6
Сила света, кд 150…200
Кабельный ввод , шт 1; 2
Диаметр вводимого кабеля, мм 6…17 14…24 9…16
Тип кабельного ввода Ввод  гибкого кабеля d16 d16
ввод гибкого или бронированного кабеля ВЛ1-М25; ВЛ1-G3/4″;

ВЛ2-М25;  ВЛ2-G3/4″

d25; ВЛ1-М32; ВЛ1-G1″;

ВЛ2-М32; ВЛ2-G1″

ВЛ1-М25; ВЛ1-G3/4″;

ВЛ2-М25;  ВЛ2-G3/4″

Ввод  гибкого кабеля, располо-женного в трубопроводе ВЛ1-М25/(М25; G3/4″) ВЛ1-М32/(М32; G1″) ВЛ1-М25/(М25; G3/4″)
Ввод  гибкого или бронирован-ного кабеля, расположенного в металлорукаве ВЛ2-М25/МР20;

ВЛ2-G3/4″/МР20

ВЛ2-М32/МР25;

ВЛ2-G1″/МР25

ВЛ2-М25/МР20;

ВЛ2-G3/4″/МР20

Звуковое давление на расстоянии  1м,  дБ 95-

110

95-

110

95-

110

95-

110

95-

110

95-

110

Габаритные размеры (L*B*H), мм 390*175*108 460*175*108 450*210*108
Масса, кг 7,5 7,5 8,3
Тип крепления Настенное; потолочное
Срок службы, лет 12
Гарантийный срок, мес. 24
