Коробки соединительные взрывозащищенные типа КВСА-2

Коробки соединительные взрывозащищенные типа КВСА-2

Коробка соединительная КВСА-2, КВСА (О)-2 имеет прямоугольную или квадратную форму оболочки. Крышка и корпус соединены взрывонепроницаемым резьбовым соединением с защитой от самопроизвольного отвинчивания.

+7 (342) 204 52 86, 204 52 91  e-mail: 2045286@mail.ru

руб. / шт.

штук

Предназначение взрывозащищенных соединительных коробок КВСА – соединение и разводка гибкого и бронированного кабеля, который имеет медные или алюминиевые жилы и используется для монтажа цепей с переменным и постоянным током на разнопрофильных промышленных объектах.



Достоинства КВСА 2:

  • имеют высокую степень защиты от влияния факторов внешней среды;
  • изготавливаются в семи типоразмерах корпусов;
  • кабельные вводы могут иметь различные комбинации;
  • обладают высокой механической и вибрационной прочностью;
  • кабельные жилы удобно подключаются к зажимам клемм независимо от размеров коробки;
  • простота и доступность обслуживания;
  • высокие антикоррозионные свойства и устойчивость к влиянию морской воды благодаря модифицированному сплаву алюминия и кремния с незначительным содержанием меди и железа;
  • обладают антифрикционными свойствами за счет пониженного содержания магния.

Конструктивные особенности

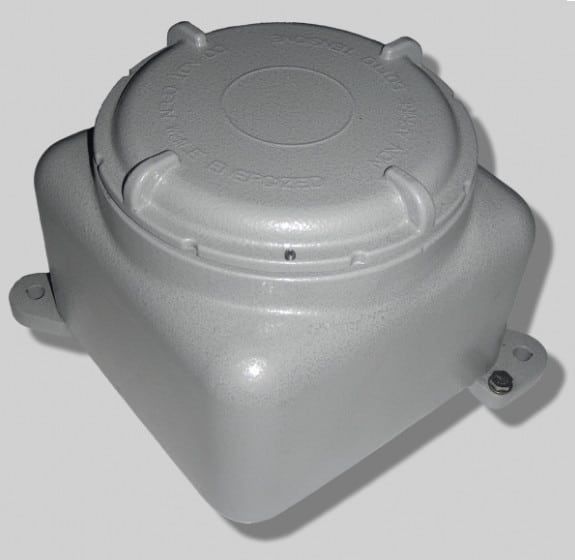

Коробка соединительная КВСА-2, КВСА (О)-2 имеет прямоугольную или квадратную форму оболочки. Крышка и корпус соединены взрывонепроницаемым резьбовым соединением с защитой от самопроизвольного отвинчивания. Продукция изготовлена из алюминиево-кремниевого сплава, имеющего высокую коррозионную стойкость, устойчивость к солевым туманам и воздействию различных химических веществ, включая пары сероводорода и соляной кислоты. Характеризуется высокой фрикционной искробезопасностью.

Конструктивной особенностью коробки КВСА (О)-2 является наличие смотрового окна, расположенного в крышке и закрытого ударопрочным поликарбонатным 8 мм стеклом. Внутренний объем корпуса имеет монтажную панель, к DIN-рейке которой прикрепляются зажимы клемм и клеммы заземления. Последние установлены также с наружной стороны коробки.

В коробке КВСА (О)-2 предусмотрена возможность установки электронных устройств.

Кабельные вводы имеют заглушки, которые обеспечивают герметичность транспортировки с возможностью использования коробки в пустом виде. Взрывозащита при этом сохраняется на заданном уровне.

При необходимости ввода кабеля заглушка может быть удалена. В качестве уплотнителей применен силиконовый материал, который обеспечивает расширение температурного диапазона их применения от -60 до +130°С.

Крепление коробки к конструкциям осуществляется при помощи 4 болтовых соединений. Для маркировки и табличек применен металлизированный полимер с высокими эксплуатационными характеристиками, обеспечивающими сохранность надписей во время всего срока использования.

Технические условия ТУ 3424-033-50578968-2013
Сертификат соответствия № ТС RU C-RU.МН04.В.00080
Исполнение (маркировка взрывозащиты) РВЕхdI/1ExdIIC Т6/Т5/Т4
ExdI U/ExdIIC U
Климатическое исполнение и категория размещения по ГОСТ 15150 У1, ХЛ1, УХЛ5
Температура окружающей среды, ⁰С -60…+80/+95/+130
Степень защиты от внешних воздействий IP66
Группа механического исполнения по ГОСТ 17516.1 М7
Сейсмостойкость по шкале MSK-64, балл 9
Материал корпуса коррозионностойкий Al-Si сплав



Номинальное напряжение питания, В ≤ 660
Номинальный ток, А ≤ 210
Сечение жил подсоединяемого кабеля,   мм2 ≤ 150
Габаритные размеры (L*B*H), мм ≤ 600*600*365
Масса, кг ≤ 78
Срок службы, лет 12
Гарантийный срок, мес. 24

Также мы рады предложить нашим клиентам соединительные взрывозащищенные коробки КП, заказ можно сделать, позвонив по телефону или оставив заявку на сайте.
