Коробки соединительные взрывозащищенные типа КСА

Коробки соединительные взрывозащищенные типа КСА

Коробки соединительные взрывозащищенные типа КСА предназначены для соединения и разветвления бронированных и небронированных кабелей с медными или алюминиевыми жилами в цепях переменного или постоянного тока. Быстро и удобно коробки КСА купить можете у нас оптом и в розницу. Гарантия качества!

+7 (342) 204 52 81, 204 52 91;  e-mail: 2045286@mail.ru

руб. / шт.

штук

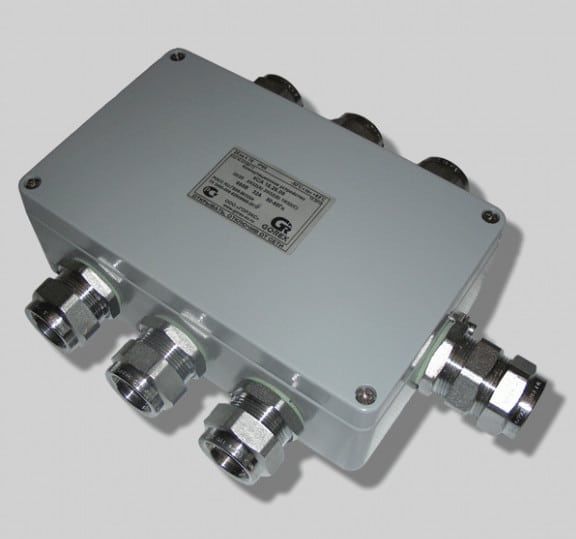

Коробка соединительная КСА



Используются в цепях с переменным или постоянным током и служат разветвляющими и соединяющими узлами гибких или бронированных кабелей, имеющих алюминиевые и медные жилы с возможностью их прокладки в металлорукавах.

Коробки характеризуются:

  • современным дизайном и высоким качеством изготовления;
  • высокой степенью защиты от влияния окружающей природной и рабочей среды;
  • высокой стойкостью к механическим, ударным, вибрационным воздействиям;
  • небольшим весом;
  • беспрепятственным доступом к внутренним элементам;
  • повышенной коррозионной стойкостью – никелированная латунь, использованная для изготовления кабельных вводов, предотвращает электрокоррозию корпуса;
  • удобным подключением кабельных жил к зажимам клемм, в том числе в коробках, имеющих малые размеры;
  • возможностью комбинирования кабельных вводов;
  • современными универсальными зажимами для клемм.

Соединительные коробки изготавливаются в 30 типоразмерах корпуса. Заказчики могут воспользоваться инженерной поддержкой и помощью для подбора необходимого корпуса по конкретным требованиям. Возможно изготовление коробки по спецификации заказчика в срочном порядке.

Конструктивные особенности

Оболочка имеет прямоугольную форму и закрывается крышкой. Изделия производят из коррозионностойкого кремниево-алюминиевого сплава. Он устойчив к солевым туманам, влиянию паров сероуглерода, соляной кислоты и прочих химических веществ, является фрикционно искробезопасным.

Для соединения корпуса с крышкой и увеличения антикоррозионных свойств корпуса используются стальные невыпадающие болты. Крепление клеммных зажимов, заземляющих клемм или несущих шин и держателей заземляющих проводов осуществляется на DIN-рейке. Клеммные блоки в зависимости от габаритных размеров корпуса могут располагаться в 1, 2 или 3 ряда. На наружной поверхности предусмотрена клемма заземления.

Кабельные вводы размещаются на боковых гранях корпуса. Его стенки имеют оптимальную толщину, позволяющую делать в них резьбовые отверстия для вводов кабеля разных типов. Кабельные вводы оснащены взрывозащищенными заглушками, обеспечивающими транспортировочную герметичность и возможность использования устройства без введения кабеля (пустой). При этом заданные параметры взрывозащиты сохраняются. При введении кабеля заглушка снимается.

Высокий уровень защиты от влияния окружающих факторов обеспечивается специальной лабиринтной системой стыковых уплотнений корпуса и крышки. Также эта система создает дополнительную защиту силиконового уплотнителя. Последний позволяет эксплуатировать коробку в пределах рабочих температур от -60 до +135°С.

Для крепления коробки к внешним конструкциям в корпусе предусмотрено 4 установочных отверстия под болты. Они не имеют связи с болтами крепления крышки и системой уплотнения.

Материал табличек и маркировочных надписей – металлизированный полимер со свойствами и эксплуатационными характеристиками, обеспечивающими сохранность маркировки во время всего срока использования соединительных коробок.

Технические условия ТУ 3424-008-50578968-2013
Сертификат соответствия № ТС RU C-RU.МН04.В.00080
Сертификат соответствия

системы добровольной сертификации ГАЗПРОМСЕРТ

ГО00.RU.1131.Н00328
Исполнение (маркировка взрывозащиты) 2ЕхеII Т6/Т5/Т4
0ЕхiaIIC Т6/Т5/Т4
Климатическое исполнение и категория размещения по ГОСТ 15150 У1, ХЛ1
Температура окружающей среды, ⁰С -60…+40/+55/+90
Степень защиты от внешних воздействий IP66
Группа механического исполнения по ГОСТ 17516.1 М7
Сейсмостойкость по шкале MSK-64, балл 9
Материал корпуса коррозионностойкий Al-Si сплав



Номинальное напряжение питания, В силовые цепи ≤ 660
искробезопасные цепи ≤ 60
Номинальный ток, А силовые цепи ≤ 415
искробезопасные цепи ≤ 5
Сечение жил

подсоединяемого кабеля, мм2

силовые цепи ≤ 240
искробезопасные цепи ≤ 4
Габаритные размеры (L*B*H), мм ≤ 600*600*200
Масса, кг ≤ 26
Срок службы, лет 12
Гарантийный срок, мес. 24

Также мы рады предложить нашим клиентам коробки пылевлагозащищенные КПБ, заказ можно сделать, позвонив по телефону или оставив заявку на сайте.
