Муфта кабельная концевая

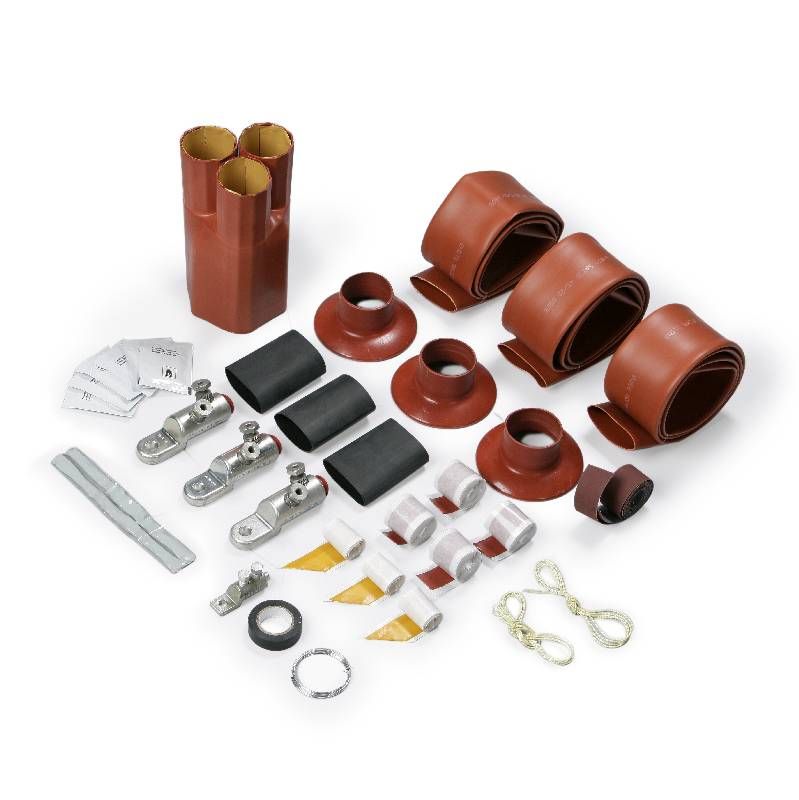

Муфта концевая  кабельная предназначена для оконцевания силовых кабелей внутри помещения или на улице. По требованию заказчика муфты снабжаются полным набором основных и вспомогательных комплектующих: болтовые наконечники, изолирующая манжета с клеевым слоем, маслостойкая изоляционная труба, термоусаживаемая перчатка с клеевым подслоем, герметизирующая лента, пружина, заземляющий проводник, манжета. Муфты можно заказать без наконечников (в маркировке обозначение «б/н») или с лужеными наконечниками и латунными болтами ( в маркировке обозначение «л/н»)

Для правильного выбора кабельной муфты необходимо знать:

  • сечение жил кабеля, мм2 (15/25, 25/50, 35/50, 70/120, 150/240, 300/400, 500/630, 800)
  • рабочее напряжение кабеля, кВ (до 1кВ, 10кВ)
  • тип изоляции жилы (БПИ, ПВХ, СПЭ, резиновая)
  • количество жил (1, 3, 4, 5)
  • наличие бронированных лент

Например:

 4ПК(С)В(Н)Тп(б)-1 70/120

  • 1,2,3,4,5 – количество жил
  • П – для кабеля с бумажной изоляцией (если изоляция бумажная, то «П» не указывается)
  • Р – для кабеля с резиновой изоляцией
  • К(С) – тип муфты концевая или соединительная
  • В(Н) – внутренняя или наружная установка
  • Т – из термоусаживаемых материалов
  • п – наличие термоусаживаемых перчаток
  • Б – для кабеля с броней
  • Э- для кабеля с ленточным экраном
  • О – для одножильного кабеля
  • В (в некоторых случаях «Н») муфта с наконечниками с контактными болтами со срывающимися головками
  • 1,6,10,20,35 – номинальное напряжение, кВ
  • 25/50, 70/120, 150/240 – диапазон сечений жил кабеля, мм2

Если неизвестен тип изоляции 4-жильного кабеля, то вы можете использовать универсальную муфту 4КВ(Н)Тп-1

Муфта 1кВ

  1. Муфта для кабеля бумажной пропитанной изоляцией до 1кВ (ААШв, ААШп, ААБл, ААБ2л, АСБл, АСБ2л, СБл и др.):
  • 3КВНТп-1 (3КВТп-муфта внутренней установки, 3КНТп- муфта наружной установки для 3-х жильных кабелей сечением 25/50мм2, 70/120мм2, 150/240мм2)
  • 4КВНТп-1 (4КВТп-муфта внутренней установки, 4КНТп- муфта наружной установки для 4-х жильных кабелей сечением 25/50мм2, 70/120мм2, 150/240мм2)

      2. Муфта для кабеля с пластмассовой (ПВХ и сшитый полиэтилен) изоляцией без брони до 1кВ (АВВГ, ВВГ, АПвВГ, ПвВГ и др.):

  • 3ПКВ(Н)Тп (3ПКВТп, 3ПКНТп)- для 3-х жильных кабелей сечением 16/25мм2, 35/50мм2, 70/120мм2, 150/240мм2
  • 4ПКВ(Н)Тп (4ПКВТп, 4ПКНТп)- для 4-х жильных кабелей сечением 16/25мм2, 35/50мм2, 70/120мм2, 150/240мм2
  • 5ПКВ(Н)Тп (5ПКВТп, 5ПКНТп)-для 5-х жильных кабелей сечением 16/25мм2, 35/50мм2, 70/120мм2, 150/240мм2

      3. Муфта для кабеля с пластмассовой (ПВХ и СПЭ) изоляцией с броней до 1кВ (АВБбШв, ВБбШв, АПвБбШв, АПвБбШп, ПвБбШв(п).и др.):

  • 3ПКВ(Н)ТпБ (3ПКВТпБ, 3ПКНТпБ) — муфта для 3-х жильных кабелей сечением 16/25мм2, 35/50мм2, 70/120мм2, 150/240мм2
  • 4ПКВ(Н)ТпБ (4ПКВТпБ, 4ПКНТпБ) — муфта для 4-х жильных кабелей сечением 16/25мм2, 35/50мм2, 70/120мм2, 150/240мм2
  • 5ПКВ(Н)ТпБ (5ПКВТпБ, 3ПКНТпБ) — муфта для 5-х жильных кабелей сечением 16/25мм2, 35/50мм2, 70/120мм2, 150/240мм2

Муфта 6 кВ

Кабель с резиновой изоляцией КГЭ, КГЭ-ХЛ 3 РКВТп-6
Кабель с ПВХ изоляцией АВВГ, ВВГ, АВБбШв, ВБбШв, ВБВ, АВВБ, АВВБГ 3 ПКВТПб-6
3 ПКНТПб-6

Муфта концевая 10 кВ



Кабель с бумажной изоляцией

ААШв(П), ААБл, ААБлГ, ААБ2л, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, СБ, СБГ, СБл, СБ2л, СБ2лГ и т.п. 3 КВТп-10
3 КНТп-10
Кабель с изоляцией из СПЭ АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу2г-10, ПвВ-10, ПвП- 10, ПвПг-10, ПвПу-10, АПвПу-10 и т.п. 1 ПКВТ-10
1 ПКНТ-10
3 ПКВТпб-10
3 ПКНТпб-10

Концевая муфта цены

Цена на кабельные муфты зависит от объема заказа и условий поставки.

Звоните! Наши менеджеры предложат Вам наилучшие условия для покупки!

Концевая муфта купить

Купить Вы можете следующим способом — позвоните нашим специалистам по номеру +7 (342) 204-52-86 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Доставка

Доставим кабельные муфты в транспортные компании БЕСПЛАТНО! А также в зависимости от объема закупаемой продукции мы имеем возможность отправить кабельные муфты выделенным транспортом в такие города, как Архангельск, Астрахань, Абакан, Барнаул, Благовещенск, Вологда, Владимир, Волгоград, Владивосток, Грозный, Екатеринбург, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Красноярск, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Новосибирск, Нижний Тагил, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Тюмень, Тверь, Уфа, Ульяновск, Улан-Удэ, Хабаровск, Челябинск, Чебоксары, Чита, Якутск, Ярославль а также в любую точку России!

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Также мы рады предложить нашим клиентам муфту кабельную соединительную, заказ можете сделать, позвонив по телефону или оставив заявку на сайте.
