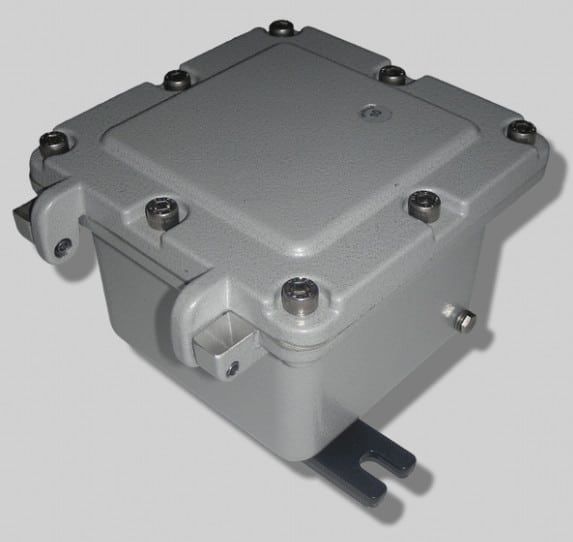

Коробки соединительные взрывозащищенные типа КВСА-1

Коробки соединительные взрывозащищенные типа КВСА-1

Материал изготовления представляет собой антикоррозийный алюминиево-кремниевый сплав, который гарантирует устойчивость к разным химическим веществам, в частности к солевым кислотам и сероводородному пару. Быстро и удобно коробки КВСА 1 купить оптом и в розницу. Гарантия качества!

+7 (342) 204 52 81, 204 52 91;  e-mail: 2045286@mail.ru

29500 руб. / шт.

штук

Коробки соединительные взрывозащищенные типа КВСА-1



Соединительные коробки используют для стыка разветвлений гибких и бронированных кабелей с алюминиевыми или медными жилами в цепях постоянного либо переменного тока высокого напряжения. Их используют для разнообразных целей, но чаще всего в электромонтажных работах. Благодаря надежной защите от погодных и механических факторов коробки можно использовать как в помещении, так и под открытым небом.

Преимущества системы соединения

  • Наличие 18 типоразмеров коробок.
  • Широкий ассортимент комбинаций кабельных вводов.
  • Прочная защита от внешних механических повреждений, устойчивость к вибрациям.
  • Легкий доступ к клеммным зажимам в коробках абсолютно разных размеров.
  • Измененное алюминиево-кремниевое соединение включает в себя незначительное количество железа (до 0,35%) и меди (до 0,02%), что гарантирует хорошую стойкость к коррозии. Магний (до 0,08%) осуществляет антифрикционную защиту соединительной коробки.
  • Выбирая корпус по чертежам и конкретным требованиями, вы можете рассчитывать на квалифицированную инженерную помощь.
  • Кратчайшие сроки изготовления с момента оформления заказанного изделия.

Конструктивная составляющая

Соединительные коробки типа КВСА-1, КВСА(О)-1 имеют прямоугольную или квадратную оболочку, корпус и крышка формируют плоское взрывозащищенное прочное соединение. Материал изготовления представляет собой антикоррозийный алюминиево-кремниевый сплав, который гарантирует устойчивость к разным химическим веществам, в частности к солевым кислотам и сероводородному пару. Посредством винтов с шестигранным углублением «под ключ» осуществляется крепление верхней крышки корпуса. Тип коробки КВСА(О)-1 включает в себя смотровое окно на крышке люка, ударопрочное карбонатное стекло которого имеет толщину 8 мм.

Внутри корпуса расположена монтажная DIN-рейка, к ней осуществляется крепление защитных заземляющих и зажимных клемм. Корпус снаружи также имеет клемму заземления.

Кабельные вводы с вмонтированными в них заглушками размещены на боковых поверхностях. Они обеспечивают герметичность и безопасность коробки даже без кабеля внутри, при этом сохраняя высокий уровень защиты от взрывов и механических повреждений. После ввода кабеля в специальное отверстие заглушка снимается. Силиконовый уплотнитель позволяет эксплуатировать коробку в разных температурных условиях: от-60 до +125°С.

К внешним элементам приспособление крепится болтами при помощи четырех установочных отверстий.

Маркировочные надписи представляют собой таблицы из металлизированного полимера. Благодаря им сохранность маркировки обеспечивается на долгие годы срока эксплуатации.

Технические условияТУ 3424-033-50578968-2013
Сертификат соответствия №ТС RU C-RU.МН04.В.00080
Исполнение (маркировка взрывозащиты)1ЕхdIIB Т6/Т5/Т4+H2;  ExdIIB U
Климатическое исполнение и категория размещения по ГОСТ 15150У1, ХЛ1, УХЛ5
Температура окружающей среды, ⁰С-60…+80/+95/+130
Степень защиты от внешних воздействийIP66
Группа механического исполнения по ГОСТ 17516.1М7
Сейсмостойкость по шкале MSK-64, балл9
Материал корпусаКоррозионностойкий  Al-Si  сплав



Номинальное напряжение питания, В≤ 660
Номинальный ток, А≤ 210
Сечение жил подсоединяемого кабеля,   мм2≤ 150
Габаритные размеры (L*B*H), мм≤ 963*660*472
Масса, кг≤ 214
Срок службы, лет12
Гарантийный срок, мес.24

Также мы рады предложить нашим клиентам купить коробки соединительные взрывозащищенные типа КСП, заказ можно сделать, позвонив по телефону или оставив заявку на сайте.
