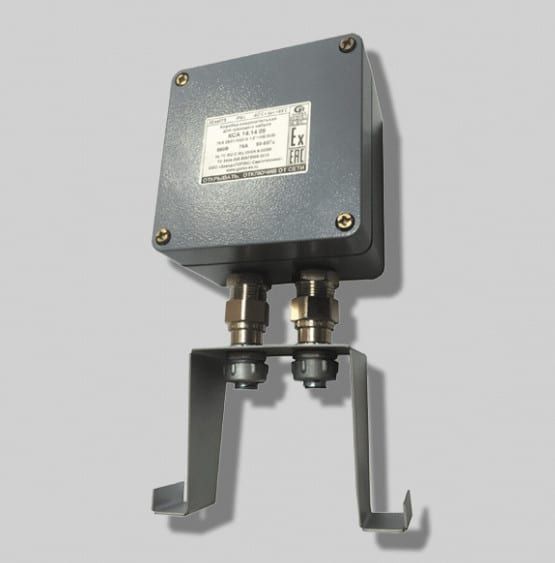

Коробки соединительные типа КСА, КСП для греющих кабелей
Коробки применяются в различных отраслях народного хозяйства: нефтяного, газового, химического, металлургического, целлюлозно-бумажного. Оборонная индустрия, водоснабжение, энергетика. Быстро и удобно коробку соединительную КСП купить у нас оптом и в розницу. Гарантия качества!
+7 (342) 204 52 81, 204 52 91; e-mail: 2045286@mail.ru
4500,00 руб. / шт.
Коробки соединительные КСП, КСА
Для обеспечения целостности кабеля, а также упрощения монтажа применяются коробки взрывозащищенные КСА и КСП. Их главная цель ‒ состыковка и расхождение греющего кабеля, имеющего плоское/круглое сечение.
Оболочка с определенными клеммными зажимами и взрывозащищенными вводами является составляющей коробки. Предусмотрена возможность дополнительной инсталляции взрывозащищенного светодиодного индикатора, который демонстрирует наличие питания. Для закрепления к трубе используют хомуты из металла (2 шт.) и опорные кронштейны.
Типовое оснащение коробки обеспечивает подсоединение 1 или 2 кабелей. Также для проходного подключения применяется на выбор 2 вводных кабеля или 1 под две ленты. При необходимости возможно оснащение большим числом кабелей. Устройство коробки разрешает подсоединение плоских нагревающихся кабелей разных производителей.
Сфера использования
Коробки применяются в различных отраслях народного хозяйства: нефтяного, газового, химического, металлургического, целлюлозно-бумажного. Не являются исключением оборонная индустрия, водоснабжение, а также энергетика.
Производятся по запросу:
- Кронштейны иной высоты.
- Инсталляция зажимов на различные токи.
- Коннект двух нагревающихся кабелей.
- Кабеля закругленного вида.
- Иные типоразмеры вводов кабеля.
- Два вводных кабеля для проходного исполнения.
- Световой индикатор, свидетельствующий о напряжении.
Коробки пользуются спросом, а при индивидуальном исполнении позволяют расширять сферу применения.
| Горэкс | КОРТЕМ | ВЭЛАН | ССТ/ Raychem |
| КСА / КСП | SA-CORD / S-CORD | КЗГ-ВЭЛ | РТВ-401, РТВ-601 и т.д. |
| Технические условия | ТУ 3424-008-50578968-2013 |
| Сертификат соответствия № | ТС RU C-RU.МН04.В.00080 |
| Сертификат ГАЗПРОМСЕРТ | Г000.RU.1131.Н00328 |
| Исполнение (маркировка взрывозащиты) | 2ЕхеII Т6/Т5/Т4 |
| Климатическое исполнение и категория размещения | У1, ХЛ1 |
| Температура окружающей среды, ⁰С | -60…+40/+55/+90 |
| Степень защиты | IP66 |
| Материал корпуса | Алюминиевый сплав (КСА) и полиэстер(КСП) |
| Максимальное напряжение, В: | 800 |
| Максимальный ток, А: | 175 |
| Диаметр подключаемого кабеля питания и типоразмер кабельного ввода: | от 6мм до 12мм для кабельного ввода М20х1,5 (по умолчанию) от 12мм до 17мм для кабельного ввода М25х1,5 (возможны другие типы вводов по требованию заказчика) |
| Количество подключаемых кабелей питания: | По требованию заказчика. (По умолчанию 1 кабельный ввод для подключения питания.) |
| Высота кронштейна: | H=100мм |
| Заземление: | 2 зажима заземления (внутренний и внешний) |
| Материал кронштейна: | Нержавеющая сталь |
| Фиксация на трубе: | 2 хомута |
| Тип корпуса | Габариты | Максимальное количество клемм по сечению провода, мм2 | |||||
| А | B | C | 2,5 | 5 | 6 | 10 | |
| КСА 14.14.09 | 140 | 140 | 90 | 16 | 13 | 10 | 8 |
| КСА 14.20.09 | 140 | 200 | 90 | 26 | 22 | 16 | 14 |
| КСП 12.22.09 | 120 | 220 | 90 | 31 | 26 | 20 | 16 |
| КСП 16.16.09 | 160 | 160 | 90 | 19 | 16 | 12 | 9 |
Также мы рады предложить нашим клиентам купить коробки соединительные взрывозащищенные типа КП (-6, -12, -24, -48), заказ можно сделать, позвонив по телефону или оставив заявку на сайте.
