Ящики соединительные пылевлагозащищенные серии СЯ

Ящики соединительные пылевлагозащищенные серии СЯ

Ящики соединительные типа СЯ используются в качестве коммутирующих и защитных узлов электроцепей для приборов кабельной внутренней связи.

+7 (342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

Цена: По запросу

штук

Ящики соединительные типа СЯ используются в качестве коммутирующих и защитных узлов электроцепей для приборов кабельной внутренней связи (световой и звуковой сигнализации, машинных телеграфов) в цепях переменного тока до 320 В и в цепях, использующих постоянный ток 380 В.

Ящики СЯ.1М могут применяться в качестве соединительных и разветвительных узлов гибкого кабеля в цепях управления и силовых цепях переменного тока до 660 В. Могут эксплуатироваться на разных промышленных и оборонных предприятиях, в невзрывоопасных зонах по пыли, газу и пару.

Ящики СЯ и СЯ-1М отличаются такими характеристиками:

  • механической, ударной и вибрационной прочностью, высокой степенью защиты от влияния условий внешней среды;
  • качественным изготовлением;
  • стойкостью к влиянию соленой морской воды и высокими антикоррозийными свойствами;
  • использованием откидных винтов;
  • разных способов комбинирования вводов для кабелей.

Изделия сертифицированы в морском регистре. Возможно изготовление коробок по спецификациям заказчиков в срочном порядке.

Коробки СЯ.1М применяются в сетях напряжением до 660 В. Использование модульных зажимов клемм этой версии позволяет:

  • сделать доступным монтаж на DIN-рейку и легко подключить кабельные жилы;
  • использовать винтовые и пружинные зажимы для клемм;
  • устанавливать необходимое заказчикам количество зажимов для клемм;
  • маркировать клеммные зажимы согласно схемам заказчиков.

Применяемые пластиковые и металлические кабельные вводы с различными типами резьб и различными диаметрами кабелей (включая прокладывание внутри трубопровода, металлорукава или электромонтажного шланга ШЕВ) позволяют упрощать инсталляцию вводных кабелей и присоединять разные типы кабеля.

Конструктивные особенности

У соединительных ящиков оболочка имеет корпус и крышку из сплава алюминия с коррозионностойкими свойствами. Покрытие устойчиво к воздействию рабочих сред и ультрафиолетового излучения. Соединение корпуса и крышки СЯ.1М10/СЯ10 осуществляется с помощью винтов с цилиндрическими головками под шестигранный ключ. Затянутые винты не имеют выступающих частей после их ввинчивания.

Ящики СЯ.1М24/32/42/72/112/СЯ оборудованы шарнирно откидывающимися винтами и имеют невыпадающие гайки.

С наружной и внутренней стороны корпусов предусмотрены заземляющие элементы. Использование системы лабиринтов стыковых уплотнителей между корпусом и крышкой создает дополнительную защиту уплотнителя и ящика от влияния внешней среды.

Монтаж и крепление на внешних конструкциях осуществляется при помощи болтов и 4 установочных отверстий, предусмотренных в отливах корпуса.

Версия СЯ

Внутренняя часть корпусов у этого типа ящиков оборудована предохранителями и имеет платы для клемм. Клеммные блоки могут быть расположены в 1, 2, 3, 4 ряда в зависимости от габаритных размеров корпусов.

Боковые поверхности оснащены кабельными вводами, изготовленными из алюминиево-кремниевого сплава.

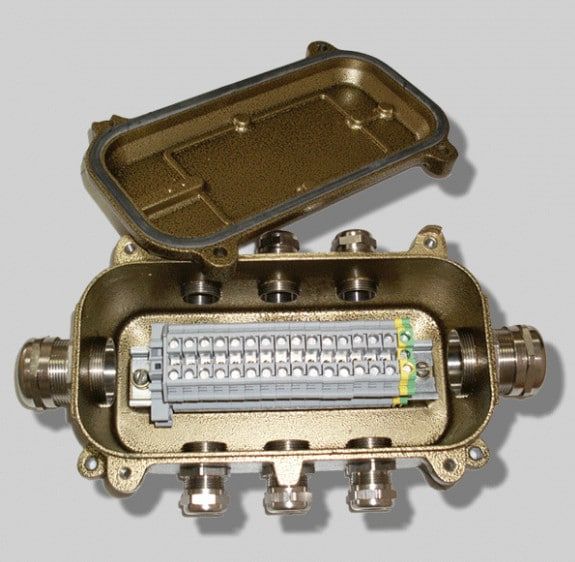

Ящики СЯ.1М

DIN-рейка, расположенная во внутренней части корпуса этого типа ящиков, имеет зажимы для клемм и для защитного заземления. Предусмотрена возможность установки предохранительных устройств. Блоки для клемм могут располагаться в 1, 2, 3, 4 ряда в зависимости от габаритных размеров.

Вводы для кабелей размещены на боковых поверхностях ящика. Стенки имеют толщину, позволяющую сверлить резьбовые отверстия для ввода кабелей разных типов. Кабельные вводы, устанавливаемые в таких ящиках, изготавливаются из никелированной латуни. Также они могут производиться из материала, оговоренного заказчиком.

Технические условия общепромышленное исполнение
морское исполнение
ТУ 3434-037-50578968-2013
ТУ 3434-032-50578968-2013
Сертификат соответствия № ТС RUC-RU.МН04.В.00078
Российский Морской регистр судоходства.

Свидетельство о типовом одобрении №

15.51090.130
Исполнение общепромышленное
Климатическое исполнение и категория размещения по ГОСТ 15150 У1, Т1, ОМ1
Температура окружающей среды, ⁰С -50…+65
Степень защиты от внешних воздействий IP56
Группа механического исполнения по ГОСТ 17516.1 М46
Сейсмостойкость по шкале MSK-64, балл 9
Материал корпуса Коррозионностойкий Al-Si сплав
