Кабельные вводы взрывозащищенные серии В

Кабельные вводы взрывозащищенные серии В

Выполняют функцию фиксатора и уплотнителя бронированных/гибких жил, имеющих круглое сечение.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

Вводы для кабелей оснащены системой защиты от взрыва. Они относятся к серии В и выполняют функцию фиксатора и уплотнителя бронированных/гибких жил, имеющих круглое сечение. Устройство монтируется в стационарное или мобильное электрическое оборудование, которое работает в зонах, опасных по взрыву (во внутренних и наружных условиях). Приспособление принадлежит к группе Ех-компонентов и используется для прямого ввода в составе непроницаемых по взрыву оболочек группы I, подгруппы IIC объемом свыше 2 тыс. см3 в соответствии с маркировкой взрывозащиты, ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-7-2006, ГОСТ Р МЭК 60079-0-2011 и прочими нормативными документами, которые определяют порядок использования электрического оборудования в зонах, опасных по взрыву.

Плюсы кабельных вводов

  • Их удобно устанавливать.
  • Приспособление проявляет стойкость к вибрационному и механическому влиянию, характеризуется высокой степенью
  • Кабельные вводы выпускаются в разных версиях, что позволяет применять их для разных металлорукавов и кабелей (бронированных/гибких). Устройство может иметь отличительные типы резьбы.
  • Конструкции универсальны, поэтому их можно одновременно использовать для гибкого и бронированного кабеля.
  • В вводах есть кольца-уплотнители, которые выступают защитой кабелей от растягивания и играют роль заглушки.

Конструктивные особенности

Кабельные/трубные вводы сделаны из трех частей: уплотнительных и нажимных колец, корпуса. Последний сделан из нержавейки или никелированной латуни. Эти материалы проявляют высокую устойчивость к парообразной форме сероводорода, соляной кислоты и морскому туману. Трубные вводы имеют особенность: они оснащены резьбой на выходном отверстии, которая дает возможность подсоединить трубопроводы, гибкие шланги, металлорукава и другие элементы.

Благодаря универсальности нажимных колец вводы для кабелей можно использовать как для бронированных, так и гибких жил с любой бронью или оплеткой. Также нажимные кольца обеспечивают крепление кабеля механическим путем и электрическую целостность заземляющей цепи через заделку брони. Этот механизм позволяет при подсоединении бронированных кабелей нивелировать разброс в величине диаметра, что встречается в партиях одного кабеля (показатель может отклоняться до 15% от стандарта). Наличие цилиндрической и конусной втулки для фиксации брони упрощает процесс отсоединения кабеля от оборудования, что необходимо при реализации профилактических мер: сервиса, замены, проверки и т. д. После этого кабель так же легко снова подключить. Это существенно облегчает монтаж, что важно при ограниченном пространстве.

Назначение кабельного ввода определяет количество уплотнительных колец. Приспособление может иметь одно кольцо или два. Оно обеспечивает уплотнение на внутренней оболочке кабеля, которое выполняет взрывозащищающие функции. Также кольца создают уплотнение на внешней оболочке и таким образом предостерегают устройство от факторов окружающей среды. Самое малое значение осевой высоты колец-уплотнителей в несжатом состоянии разное:

  • 0 см для деталей с типоразмерами резьбы М20, G1/2”,К1/2” (D вводимого кабеля 0.6…0.12 cм), М25, G3/4”, К3/4” (D вводимого кабеля 0.6…0.17 см);
  • 5 см для деталей с типоразмерами резьбы М32, G1″, К1″ (D вводимого кабеля 1.4…2.3 см), М40, G1 1/4″, К1 1/4″ (D вводимого кабеля 2.3…3.0 см), М50, G1 1/2″, К1 1/2″ (D вводимого кабеля 3.0…4.0 см), М63, G2″, К2″ (D вводимого кабеля 4.0…5.3 см) согласно ГОСТ Р МЭК 60079-1-2008.

Удлиненные кольца-уплотнители разгружают кабель и предотвращают его скручивание, растяжение. Грамотная конструкция вводов не повреждает оболочку проводников и кабеля и не пережимает ее. Эластичные кольца-уплотнители удлиненного типа тоже обеспечивают надежную защиту жил от ненарочного и специального выдергивания.

Универсальность приспособления, в частности его колец-уплотнителей с кольцевыми надрезами, дает возможность реализовать такие цели:

  • подключать жилы с разным диаметром, а это значит, что клиенту понадобится всего один механизм вместо нескольких;
  • компенсировать разницу в диаметрах в разных партиях одного типа кабеля;
  • сыграть роль заглушки, не теряя при этом взрывозащитных свойств.

Кабельные вводы этого типа служат долгие годы благодаря своим отменным характеристикам.

Технические условия ТУ 3449-031-50578968-2013
Сертификат соответствия № ТС RU C-RU.ГБ08.В.00489
Исполнение (маркировка взрывозащиты) ВЛ1…, ВС1… ExeI/ExeII или ExdI/ExdIIC или ExtD A21 IP67
ВЛ1…/…, ВС1…/… ExeII или ExdIIC ExtD A21 IP67
ВЛ2…, ВС2… ExeI/ExeII или ExdI/ExdIIC или ExtD A21 IP67
ВЛ2…/МР…, ВС2…/МР… ExeI/ExeII или ExdI/ExdIIC или ExtD A21 IP67
ВП1… ExeII Х1 или ExtD A21 IP68 Х1
Климатическое исполнение и категория

размещения по ГОСТ 15150

 ВЛ, ВС  В1,5
 ВП  У1,5; УХЛ5; Т1,5
Температура окружающей среды, ⁰С  ВЛ, ВС  -70…+185
 ВП  -35…+95
Степень защиты от внешних воздействий  ВЛ, ВС  IP67
 ВП  IP68
Материал корпуса  ВЛ  Никелированная латунь
 ВС  Нержавеющая сталь
 ВП  Полиамид

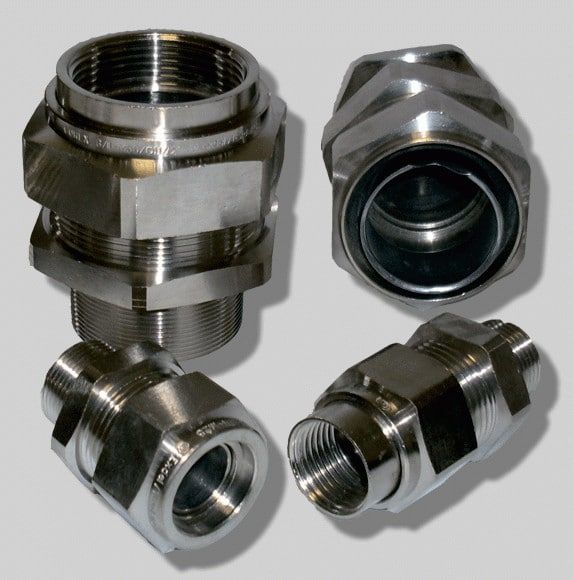

fitingi1 296x300 - Кабельные вводы взрывозащищенные серии В
