Взрывозащищенная аппаратура громкоговорящей связи в лаве АС-3СМ

Взрывозащищенная аппаратура громкоговорящей связи в лаве АС-3СМ

Устройство для связи через громкоговоритель и производства предупредительных сигналов в лаве.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

АС-ЗСМ – это устройство для связи через громкоговоритель и производства предупредительных сигналов в лаве. Его основная функция заключается в обеспечении двухсторонней симплексной связи по громкоговорителю между рабочими штрека и очистного забоя. Кроме того, АС-ЗСМ производит и контролирует предупредительные сигналы, которые поступают перед стартом работы и началом передвижения забойной техники. Не менее весомая функция аппарата – командование автоматическим фидерным выключателем и аварийным отключением конвейера.

Основная сфера применения:

  • очистные забои шахт (в учет также идут и зоны, опасные по газу и пыли);
  • зоны, разрабатывающие пласты пологого и наклонного падения с индивидуальной крепью для всех разновидностей очистных комбайнов и струговых установок или механизированным оборудованием;
  • зоны, разрабатывающие пласты крутого падения, оснащенные электроприводом, щитовыми установками и механизированной техникой;
  • заводы железобетонных изделий, цементные фабрики, котельные.

Функциональные возможности аппаратуры

  1. Предоставление симплексной связи по громкоговорителю, осуществляемой в две стороны, между рабочими очистного и проходческого забоя. Это происходит при наличии электропитания. А при его отсутствии связь обеспечивается благодаря встроенному источнику.
  2. Производство и регулировка осуществления сигнала предупреждения, который активируется перед запуском и началом движения механизмов и забойной техники.
  3. Остановка конвейера, что возможно с любой абонентской точки путем активизации кнопки «Стоп конвеера». Фидерный автоматический выключатель можно деактивировать кнопкой «Стоп АФВ».
  4. Выявление поломок в каналах управления и связи.
  5. Передача данных от системы аварийного оповещения в шахтах.

Конструктивные особенности

Составляющими элементами АЗ-ЗСМ является станция громкоговорящей связи (СГС), концевой блок (БК) и абонентский пост (ПА). Рассмотрим характеристики каждого из них.

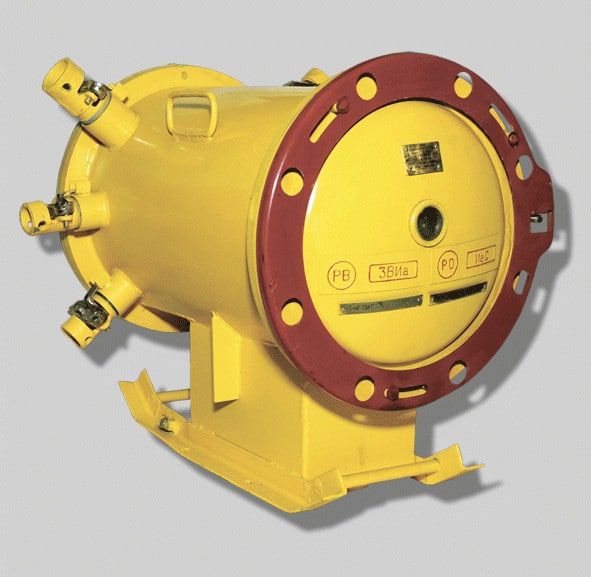

СГС

Ее основная функция – прием и передача сигналов на линию связи. Также система обеспечивает питание всего устройства от общей сети электроэнергии или от аккумулятора (в случае отсутствия сетевых источников). СГС имеет цилиндрический корпус, произведенный из стали. Отдельно вынесен отсек для батареи. Корпус разделен на две части: камеру, предназначенную для ввода кабелей, и аппаратный отсек, в котором предусмотрены две выемные панели. На каждой из них расположены элементы электросхемы. Инсталляция происходит с помощью установочных отверстий на салазках.

ПА

Задача абонентского поста заключается в установке связи между рабочими, озвучивании предупредительного сигнала и проделывании стоп-операций. Элемент изготовлен в виде пластмассового корпуса. На его фронтальной стороне размещены детали управления и световой сигнал, срабатывающий при зажатии соответствующих кнопок.

БК

Концевой блок контролирует движение сигнала-предупреждения по линиям связи к последнему абонентскому посту. Также он следит за целостностью цепей управленческих линий. Элемент представляет собой блок с гибким выводом, крепящимся к завершающему абонентскому посту.

Технические условия ТУ 12.48.066-84
Сертификат соответствия № РОСС RU.МГ07.В.00421
Разрешение на применение РРС 00-36715
Исполнение

(маркировка взрывозащиты)

станция громкоговорящей связи (СГС) при питании от сети РВ 3В Иа
при питании от встроенного источника РО Иа
пост абонентский (ПА) РО Иа
блок концевой (БК) РО Иа
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ5, Т5
Температура окружающей среды, ⁰С -10…+35
Степень защиты от внешних воздействий IP54
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I



Модификация АС-3С.МIII АС-3С.МIV
Напряжение питания, В 36; 127 380; 660
Максимальная длина линии связи, м 400
Мощность потребления от сети станцией СГС , в режиме молчания, не более, Вт 70
Продолжительность работы в режиме громкоговорящей связи при автономном питании и соотношении разговор/молчание 1/7, не менее, ч 15
Число жил кабеля для сигнализации и связи, шт 3
Число жил кабеля для стоповых команд, шт 2
Количество вводов под кабель на станции СГС 5
Уровень звукового давления на расстоянии 1м от громкоговорителя, не менее, Дб 95
Количество постов абонентских 30 30/10
Габаритные размеры (L*B*H), мм станция СГС 600*480*510
пост абонентский 250*140*200
Блок концевой 140*110*70
Масса, кг станция СГС 85
пост абонентский 8
Блок концевой 0,6
Срок службы, лет 3
Гарантийный срок, мес. 15
