Муфта тройниковая МТ-1 служит соединительным и разветвительным элементом для гибкого и бронированного кабеля на разных промышленных и сельскохозяйственных объектах.

+7 (342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru

руб. / шт.

штук

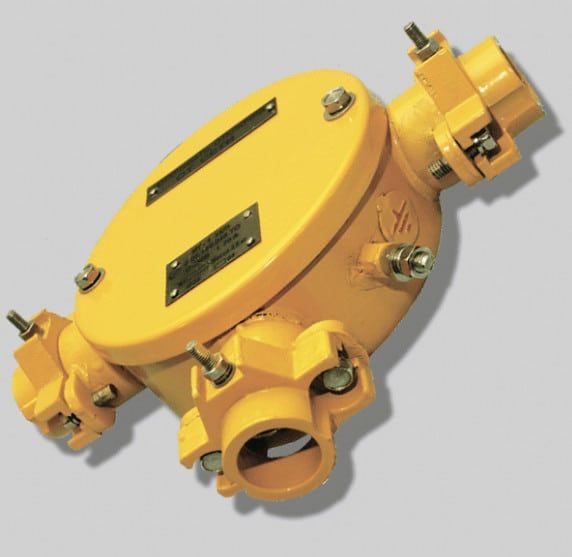

Муфта тройниковая МТ-1

Служит соединительным и разветвительным элементом для гибкого и бронированного кабеля на разных промышленных и сельскохозяйственных объектах.

Конструктивные особенности

Муфта тройниковая типа МТ-1 состоит из цилиндрической оболочки, выполненной из стали. Она покрыта порошково-полимерным веществом, защищающим от влияния рабочей среды. Крышку с корпусом соединяют невыпадающие болты.

Боковые поверхности коробки для ввода кабелей имеют отверстия с заглушками. Они обеспечивают герметичность при транспортировке с возможностью использования муфты без кабелей (пустой). Во время введения кабеля заглушка снимается. Кабельные жилы защищены от усилия растягивания.

Во внутренней части корпуса расположена изоляционная панель, которая оборудована тремя контактными зажимами. К ним присоединены жилы кабеля. С наружной стороны корпус оборудован одним заземляющим зажимом, внутри – двумя.

Силиконовый уплотнитель позволяет эксплуатировать коробки в заданном режиме.

Монтаж коробок на объектах осуществляется подвешиванием при помощи кронштейна.

Техническое описание ТО 0.06.140.048
Исполнение Общепромышленное
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
Температура окружающей среды, ⁰С -60…+40⁰
Степень защиты от внешних воздействий IP32



Напряжение максимальное, В 380
Ток максимальный, А 70
Количество кабельных вводов, шт. 3
Диаметр подключаемого кабеля , мм 16…25
Габаритные размеры (L*B*H), мм 380*315*100
Масса, кг 4,5
Срок службы, лет 10
Гарантийный срок, мес. 30
