Кабельные вводы серии КВе

Кабельные вводы серии КВе

Предназначены для уплотнения и фиксации гибких кабелей при вводе их в стационарное, передвижное или переносное электрооборудование.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

руб. / шт.

штук

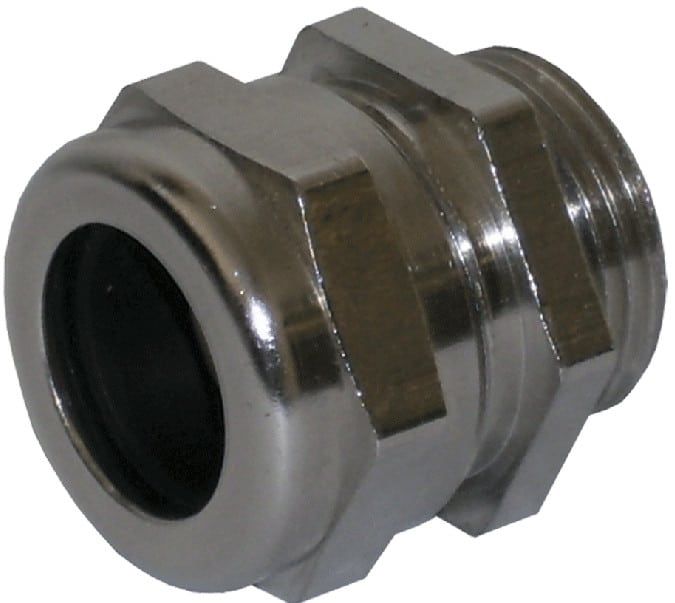

Кабельные вводы серии КВе



Кабельный ввод IP68 серии КВе, предназначены для уплотнения и фиксации гибких кабелей при вводе их в стационарное, передвижное или переносное электрооборудование.

Преимущества кабельный ввод IP68

  • Высокая механическая прочность к ударам и вибрации, высокая степень защиты IP.
  • Различные типы резьб.

Конструкция кабельный ввод IP68

Кабельные вводы состоят из корпуса и уплотнительного кольца, которое  защищает кабель от случайного выдергивания.  Материал корпуса – никелированная латунь или нержавеющая сталь.Универсальность  конструкции уплотнительных колец с  кольцевыми надрезами позволяет решать следующие  задачи:

  • подключение кабелей различных диаметров, что дает возможность отказаться от набора различных уплотнительных колец
  • компенсация разброса в размерах диаметра в разных партиях одного кабеля, который может достигать до 15%
  • выполнение функции заглушки
Технические условия ТУ 3449-049-50578968-2015
Сертификат соответствия № TC RU С-RU.ГБ08.B.01265
Исполнение (маркировка взрывозащиты) ЕхеII X1
Климатическое исполнение и категория размещения по ГОСТ 15150 У1, УХЛ1, УХЛ5, Т1, Т5
Температура окружающей среды, ⁰С -60…+130
Степень защиты от внешних воздействий IP68
Материал корпуса КВе-Л Никелированная латунь
КВе-С Нержавеющая сталь

1Кабель должен иметь средства защиты от прокручивания и выдергивания в системе прокладки кабеля

Обозначение Диаметр вводимого кабеля, мм

Размеры, мм



Масса, кг
Min Max S А*В а
КВе — Л(С)-М12х1,5 2 7  20 30*21,5 10,5 0,024 (0,022)
КВе — Л(С)-М16х1,5 5 12 24  32*26,5 11,5 0,032 (0,03)
КВе — Л(С)-М20х1,5 6,5 15 28 34,5*27 12,5 0,04 (0,037)
КВе — Л(С)-М25х1,5 6,5 20,5 33  42,5*36 14 0,07 (0,065)
КВе — Л(С)-М32х1,5 16 26 42  40*42 14  0,105 (0,098)
КВе — Л(С)-М40х1,5 24 35 50 48,5*54 15,5 0,2 (0,185)
КВе — Л(С)-М50х1,5 35 45 62  46*67 22,5 0,25 (0,23)
КВе — Л(С)-М63х1,5 38 49 78 46*84 22,5 0,35 (0,28)
КВе — Л(С)-G1/2″ 6,5 15 28  34,5*27 12,5 0,04 (0,037)
КВе — Л(С)-G3/4″ 6,5 20,5 33 42,5*36 14 0,07 (0,065)
КВе — Л(С)-G1″ 16 26 42  40*42 14  0,105 (0,098)
 КВе — Л(С)-G1 1/4″ 24 35 50  48,5*54 15,5 0,2 (0,185)
 КВе — Л(С)-G1 1/2″ 35 45 62  46*67 22,5  0,25 (0,23)
 КВе — Л(С)-G2″ 38 49 78 46*84 22,5  0,35 (0,28)
 КВе — Л(С)-К1/2″ 6,5 15 28 34,5*27 12,5 0,04 (0,037)
 КВе — Л(С)-К3/4″ 6,5 20,5 33  42,5*36 14 0,07 (0,065)
 КВе — Л(С)-К1″ 16 26 42  40*42 14  0,105 (0,098)
 КВе — Л(С)-К1 1/4″ 24 35 50 48,5*54 15,5 0,2 (0,185)
 КВе — Л(С)-К1 1/2″ 35 45 62  46*67 22,5 0,25 (0,23)
 КВе — Л(С)-К2″  38 49 78  46*84 22,5  0,35 (0,28)
