Щиты автоматического переключения на резерв типа ШАВР

Щиты автоматического переключения на резерв типа ШАВР

ШАВР щит для автоматического переключения силового оборудования и осветительных цепей на резервное питание при внезапном отключении нормального напряжения питания в сети.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

штук

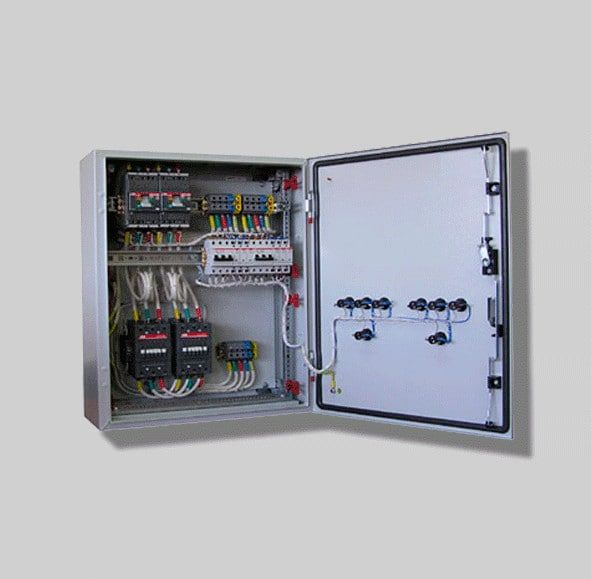

ШАВР щит

Щиты типа ШАВР для автоматического переключения в резервный режим используются:

  • для автоматического переключения силового оборудования и осветительных цепей на резервное питание при внезапном отключении нормального напряжения питания в сети;
  • для автоматического возврата в исходное положение отключенных цепей и оборудования при восстановлении нормального напряжения питания в сети.

Управляющая цепь рассчитана на напряжение 220 В при частоте 50 Гц.

Особенности конструкции

Конструкционно щиты представляют собой сварные металлические корпуса с панелью для размещения оборудования. По типу крепежа – навесные. Для ввода кабелей снизу или сверху предусмотрены специальные отверстия.

В щитах установлено реле контроля фаз, которое контролирует заданное значение напряжения и порядок чередования фаз (для систем трехфазного напряжения). Также реле защищает от работы на двух фазах и недопустимого уровня ассиметрии напряжений фаз. Реле можно регулировать по выдержке времени срабатывания. Щиты изготавливаются на импортном оборудовании и на отечественной низковольтной аппаратуре.

Условия эксплуатации

Изделия соответствуют ГОСТ 14254-96.

Степень защиты:

  • по умолчанию – IP31,
  • по спецзаказу – IP54.

Устанавливать на высоте не более 2000 м над уровнем моря, в невзрывоопасных местах и помещениях, в среде без агрессивных паров и газов, способных разрушить изоляционные материалы и металлические части конструкции.
