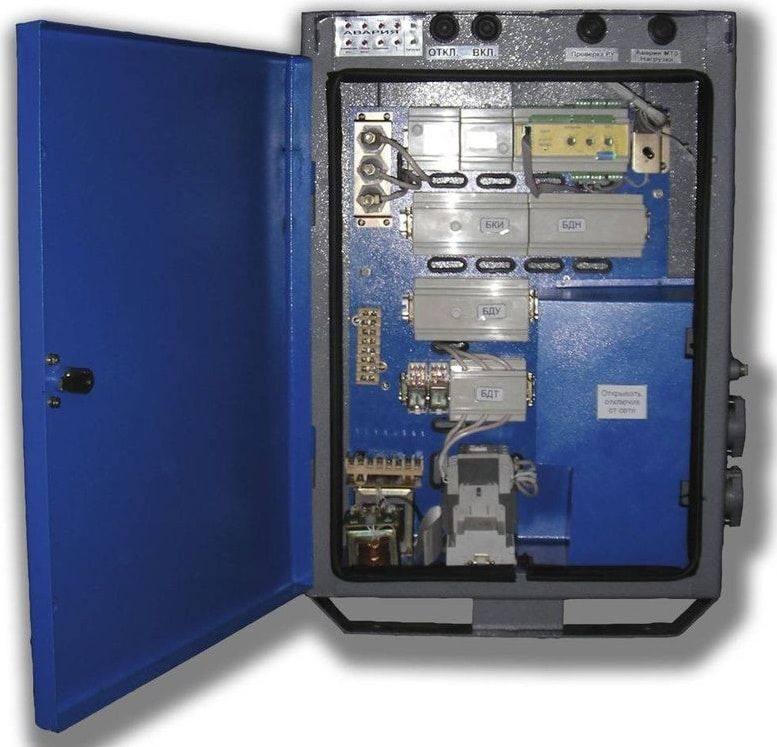

Пускатель рудничный ПРН
Пускатель ПРН рудничный предназначен для управления и защиты электрических двигателей стационарных и передвижных механизмов, эксплуатируемых в трехфазной сети переменного тока с изолированной нейтралью трансформатора, на предприятиях горнорудной промышленности, в рудниках и шахтах, на опасных по взрыву газа и пыли. Быстро и удобно купить пускатель ПРН можете у нас оптом и в розницу. Гарантия качества!
+7 (342) 204 52 81, 204 52 91; e-mail: 2045286@mail.ru
79500,00 руб. / шт.
Пускатель ПРН
Пускатель ПРН рудничный предназначен для управления и защиты электрических двигателей стационарных и передвижных механизмов, эксплуатируемых в трехфазной сети переменного тока с изолированной нейтралью трансформатора, на предприятиях горнорудной промышленности, в рудниках и шахтах, на опасных по взрыву газа и пыли.
Модификации пускателя ПРН
- с одним пускателем – прямого пуска
- с двумя пускателями – прямого и реверсного пуска (в базовой комплектации поставляется с ручным реверсом, по заказу – автоматическим реверсом)
- прямого и реверсивного пуска, с линией управления с персонального компьютера
Управление пускателем осуществляется блоками:
- БЗУП – блок защиты и управления пускателем
- БКИ – блок контроля изоляции
- БДУ – блок дистанционного управления
- БДН – блок датчиков напряжения
- БДТ – блок датчиков тока
- БКЗ – блок контроля заземления
- БКТ – блок контроля температуры
- БСПН – блок стабилизатора переменного напряжения
- ИВП – источник вторичного питания
- реле включения БКИ
- реле включения автоматики
Преимущества
Пускатель обеспечивает:
- устойчивую работу в продолжительном, прерывисто-продолжительном и повторно-кратковременном режимах
- включение при снижении напряжения на его вводе в момент касания главных контактов контактора
- дистанционное управление при помощи кнопочного поста, установленного отдельно от пускателя (возможность управления от встроенного в пускатель поста при условии переключения тумблера SA1 «Местное управление Дистанционное управление»)
- возможность подключения температурной защиты с размыкающим контактом, встроенным в электродвигатель
Электрическая схема обеспечивает:
- защиту от токов короткого замыкания по ГОСТ 24754 и световую индикации, от потери управления при замыкании проводов цепи дистанционного управления с заземляющим проводом и световую индикацию
- защиту при обрыве или увеличении сопротивления заземляющей цепи между пускателем и управляемым токоприемником до значения более 50 Ом и световую индикацию
- сохранение от самовключения при кратковременном повышении напряжения питающей сети до 150% номинального и световую индикацию
- токовую защиту от перегрузки и световую индикацию
- электрическое блокирование включений пускателя посредством устройства контроля снижения сопротивления изоляции питаемой цепи и осуществления блокировки по ГОСТ 22929 и световую индикацию
- защиту от асимметрии фазных токов и световую индикацию
- защиту от неполно фазного режима работы или обрыва фазы питающего фидера и световую индикацию
- проверку исправности устройства предварительного контроля изоляции и световую индикацию при его срабатывании
Технические характеристики
- маркировка взрывозащиты: РН1
- степень защиты от внешних воздействий: IP54
- климатическое исполнение и категория размещения: УХЛ5
- ток продолжительного режима, А: 63, 100, 125
- температура окружающей среды, °С: -10…+35
- класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I
- относительная влажность при температуре +25°С, не более %: 98
- запыленность окружающей среды, не более мг/м3: 100
- номинальное рабочее напряжение главной цепи, В^ 380/660
- номинальный режим работы: продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный
- номинальное напряжение цепей управления, В: 24
- время отключения пускателя, с, не более: 0,15
- погрешность уставок МТЗ и ТЗП, %, не более: ±10
- габаритные размеры (ВхLхН), мм, не более: 290х675х805
- масса, кг, не более: 40
Основные параметры | ПРН-063 | ПРН-100 | ПРН-125 | |
Номинальные рабочие токи главной цепи, А | 25, 32, 63 | 100 | 125 | |
Номинальное напряжение вспомогательной цепи, В | 24 | 36 | ||
Максимальная мощность управляемого электродвигателя, кВт | 380В | 13, 16, 32 | 50 | 63 |
660В | 22, 27, 55 | 80 | 100 | |
Уставки блока контроля изоляции, кОм: | предупредительные | 100 | ||
аварийные | 30 |
Уставки максимальной токовой защиты МТЗ
Величина номинального тока электродвигателя Iном, А | Номер уставки | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |
Величина тока контроля Iк, А | |||||||||||
25 | 63 | 75 | 87 | 100 | 112 | 125 | 137 | 150 | 163 | 175 | 197 |
32 | 78 | 93 | 109 | 125 | 140 | 156 | 171 | 187 | 203 | 218 | 234 |
63 | 156 | 187 | 218 | 250 | 281 | 312 | 242 | 375 | 406 | 438 | 468 |
100 | 249 | 300 | 349 | 400 | 449 | 500 | 549 | 600 | 649 | 700 | 749 |
125 | 312 | 375 | 437 | 500 | 562 | 625 | 687 | 750 | 812 | 875 | 937 |
Уставки технологической защиты от перегрузок ТЗП
Величина номинального тока электродвигателя Iном, А | Номер уставки | |||||
0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | |
Величина тока уставки Iуст, А | ||||||
25 | 12 | 15 | 18 | 20 | 23 | 25 |
32 | 16 | 19 | 22 | 26 | 29 | 32 |
63 | 32 | 38 | 44 | 50 | 57 | 63 |
100 | 50 | 60 | 70 | 80 | 90 | 100 |
125 | 63 | 75 | 88 | 100 | 113 | 125 |
Пускатель ПРН купить
Купить пускатели рудничные типа ПРН Вы можете следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-81, 204-52-91 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru
Пускатель ПРН 125, ПРН 100, ПРН 063 цена зависит от объема закупки и условий поставки.
Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!
