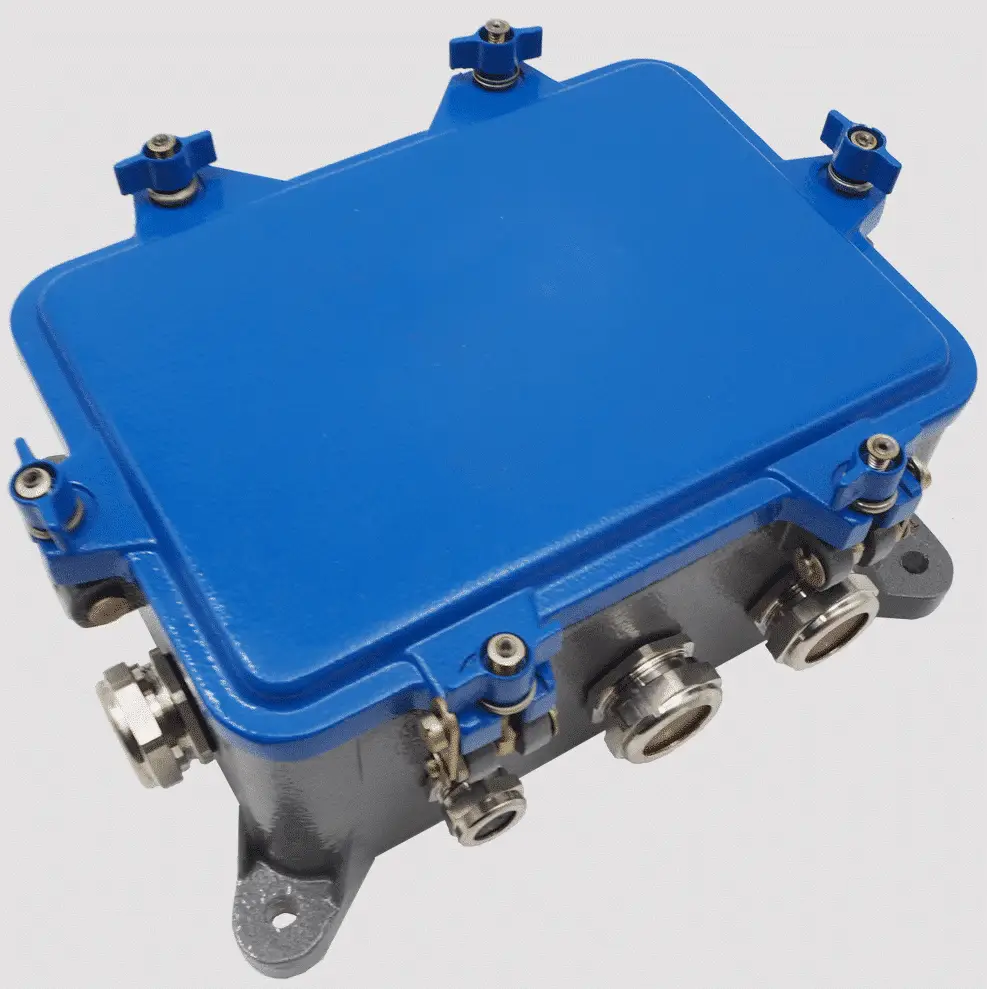

Соединительный ящик СЯ

Соединительный ящик СЯ

Ящики СЯ предназначены для коммутации и защиты электрических цепей приборов кабельной внутренней связи (машинные телеграфы, звуковая и световая сигнализация). Применяются в цепях постоянного тока с напряжением до 320 В и переменного тока до 380 В. Быстро и удобно ящики СЯ купить можете у нас оптом и в розницу. Гарантия качества!

+7 (342) 204 52 81, 204 52 91;  e-mail: 2045286@mail.ru

13500 руб. / шт.

штук

Соединительный ящик СЯ



Ящики СЯ предназначены для коммутации и защиты электрических цепей приборов кабельной внутренней связи (машинные телеграфы, звуковая и световая сигнализация). Применяются в цепях постоянного тока с напряжением до 320 В и переменного тока до 380 В. Ящики соединительные типа СЯ.1М предназначены для соединения и разветвления гибких кабелей в силовых цепях и цепях управления переменного тока напряжением до 660 В и эксплуатации во всех областях промышленности, в т.ч. оборонной, в средах неопасных по взрыву газа, пыли или пара.

Преимущества

  • высокое качество изготовления
  • высокая степень защиты от внешних воздействий, в т.ч. механическая прочность к ударам и вибрации
  • коррозионностойкий модифицированный алюминиево-кремниевый сплав изделия
    применение откидных винтов
  • различные комбинации кабельных вводов
  • сертификат морского регистра

Дополнительно ящики СЯ.1М имеют отличительные особенности

  • применение ящиков в сети с номинальным напряжением до 660В
  • применение модульных клеммных зажимов обеспечивает:
    • удобство монтажа на DIN-рейку
    • применение как винтовых, так и пружинных клеммных зажимов
    • удобство подключения жил кабеля
    • установку количества клеммных зажимов по требованию заказчика
    • маркировка клеммных зажимов по схеме заказчика
  • применение кабельных вводов как из пластика, так и из металла с различными типами
    резьбы под различные диаметры кабеля, в т.ч. с прокладкой в трубопроводе, металлорукаве или шланге электромонтажном ШЭВ, обеспечивает:

    • упрощение монтажа кабельных вводов
    • подсоединение различных типов кабеля

Конструкция ящиков СЯ

Соединительные ящики СЯ состоят из оболочки, образованной прямоугольной формы корпусом и крышкой. Материал изготовления: коррозионностойкий алюминиевый сплав с покрытием, устойчивым к рабочим средам и УФ излучению. Корпус и крышка ящиков СЯ10/СЯ.1М10 соединяются винтами с цилиндрической головкой и шестигранным углублением под ключ. Винты не выступают из отверстия под резьбу после их затяжки. В ящиках типа СЯ/СЯ.1М 24/32/42/72/112 – шарнирно откидывающимися винтами с невыпадающими гайками.
Внутри и снаружи корпуса ящиков оснащены элементами заземления.
Специальная лабиринтная система уплотнения стыка крышки и корпуса дополнительно
защищает уплотнитель от воздействия окружающей среды и обеспечивает высокую степень
защиты. Ящики к внешним поверхностям крепятся болтами через четыре установочных отверстия, расположенных в отливах корпуса.

Ящики СЯ

Внутри корпуса в ящиках типа СЯ устанавливаются клеммные платы и предохранители.
Расположение клеммных блоков в зависимости от габарита корпуса может быть 1, 2, 3 и 4 – рядное. На боковых поверхностях размещаются кабельные вводы. Материал кабельных вводов, устанавливаемых в СЯ – AlSi сплав.

Ящики СЯ.1М

Внутри корпуса в ящиках типа СЯ.1М на DIN-рейках монтируются клеммные зажимы и защитные заземляющие клеммы. Возможна установка предохранителей. Расположение клеммных блоков в зависимости от габарита корпуса может быть 1, 2, 3 и 4 – рядное.
На боковых поверхностях коробки размещаются кабельные вводы. Толщина стенок позволяет сверлить резьбовые отверстия в стенках корпуса для присоединения кабельных вводов различных типов. Материал кабельных вводов, устанавливаемых в СЯ.1М по умолчанию – никелированная латунь или другой материал по требованию заказчика.

Структура обозначения ящика соединительного СЯ

СЯХ1-Х2-Х3\Х4 Х5 Х6

  • СЯ – соединительный ящик
  • Х1 – тип ящика: 10; 24; 32; 42; 72; 112
  • Х2 – номер схемы в зависимости от типоразмера и количества кабельных вводов
  • Х3 – количество предохранителей
  • Х4 – покрытие:
    • А – эмаль ПФ-115 серого цвета ГОСТ 6465-76
    • П – эмалью ПФ-218ГС зеленовато-желтого цвета ГОСТ 21227
  • Х5 – климатическое исполнение и категория размещения по ГОСТ 15150
  • Х6- обозначение ТУ

Условное обозначение при заказе или в документации другого изделия:
Ящик СЯ10-5-0/А ТУ 3434-032-50578968-2013

Структура обозначения ящика соединительного СЯ.1М

СЯ.1М.Х1.Х2 П-Х3-Х4/Х5(М) Х6 Х7

  • СЯ.1М – ящик соединительный первой модернизации
  • Х1 – тип ящика: 10, 24, 32, 42, 72, 112
  • Х2–количество клеммных зажимов, с учетом клемм заземления
  • П – применение пружинных клеммных зажимов. В случае применения винтовых клеммных зажимов – индекс «П» не ставится
  • Х3 – номер схемы в зависимости от типоразмера и количества кабельных вводов
  • Х4 – количество предохранителей
  • Х5 – покрытие:
    • А – эмаль ПФ-115 серого цвета ГОСТ 6465-76
    • П – эмаль ПФ-218ГС зеленовато-желтого цвета ГОСТ 21227-75
    • Р – полимерно-порошковое
  • М – маркировка клеммных зажимов (схема маркировки предоставляется заказчиком). По умолчанию маркировка на клеммных зажимах не ставится
  • Х6 – климатическое исполнение и категория размещения по ГОСТ 15150
  • Х7 – обозначение ТУ3434-037-50578968-2013

Условное обозначение при заказе или в документации другого изделия:
Ящик СЯ.1М.42.42П-12-0/Р(М) У1 ТУ3434-037-50578968-2013

Технические характеристики

  • стандарт: ТУ 3434-037-50578968-2013 (общепромышленное)/ ТУ 3434-032-50578968-2013 (морское исполнение)
  • исполнение (маркировка взрывозащиты): общепромышленное
  • материал корпуса: коррозионностойкий Al-Si сплав
  • степень защиты от внешних воздействий: IP56
  • климатическое исполнение и категория размещения по ГОСТ 15150: У1, Т1, ОМ1
  • температура окружающей среды, ⁰С: -50 … +65
  • группа механического исполнения по ГОСТ 17516.1: М46
  • сейсмостойкость по шкале MSK-64, балл: 9

Ящики СЯ купить

Купить ящики СЯ-24, СЯ-10 или других размеров Вы можете следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-81, 204-52-91 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Ящик СЯ цена зависит от объема закупки и условий поставки.

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Ящик СЯ 24-11, 24-5 доставляются в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить ящики соединительные СЯ 10 клемм, 24 клеммы выделенным транспортом в такие города, как Архангельск, Астрахань, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Бугуруслан, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Грозный, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Таганрог, Томск, Тюмень, Тверь, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!

Покупайте сейчас! Тел: +7 (342) 204-52-81, 204-52-91; e-mail: 2045286@mail.ru
