Устройство телефонной связи взрывозащищенное УТС

Устройство телефонной связи взрывозащищенное УТС

Устройство телефонной связи УТС позволяет разветвлять и соединять контрольные и телефонные кабеля в цепях управления, сигнализации, телемеханики, автоматики и прочих искробезопасных цепях.

+7 (342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

руб. / шт.

штук

Устройство телефонной связи УТС позволяет разветвлять и соединять контрольные и телефонные кабеля в цепях управления, сигнализации, телемеханики, автоматики и прочих искробезопасных цепях. Этот аппарат в основном применяется:

  • в зонах, опасных из-за высокой концентрации паров метана и угольной пыли;
  • в наружных установках и внутри помещений, имеющих взрывоопасные зоны, в которых могут выделяться парогазовые смеси, относящиеся к категориям ПС, IIB, IIA.

Конструктивные особенности

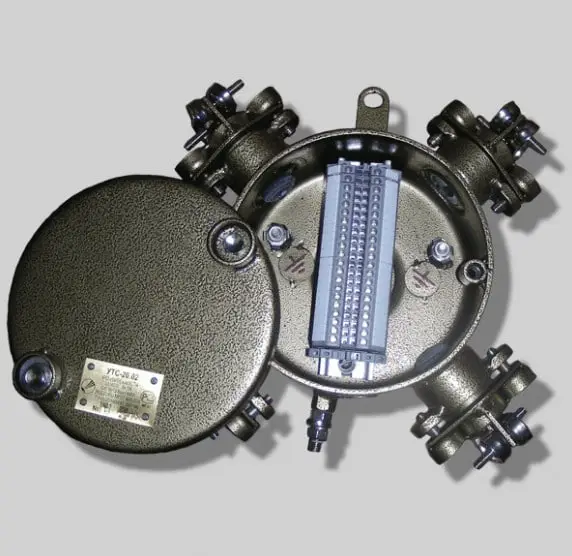

Версии УТС-30-03, УТС-30-02, УТС-10, УТС-20, УТС-30 состоят из стальных оболочек прямоугольной формы с креплением крышки к корпусу при помощи шарниров. Оболочка версии УТС-20-02 представлена в цилиндрической форме, ее крышка присоединяется к корпусу с помощью невыпадающих винтов. Корпуса устройств имеют эмалевое покрытие, защищающее от влияния агрессивной рабочей среды.

Боковые поверхности оборудованы вводами для кабелей, закрытыми заглушками. Они обеспечивают герметичность транспортировки и позволяют применять устройство в пустом виде без кабеля. Заданные уровни взрывозащиты при этом сохраняются. Заглушку вынимают при введении кабеля.

Могут быть использованы такие вводы для кабеля, отличающиеся по диаметру проходного отверстия:

  • 25 мм – на три отверстия под кабель с размерами в пределах 7-9 мм;
  • 25 мм – на одно отверстие, имеющее специальные надрезы для кабеля с размерами 7-25 мм;
  • 14 мм – с надсечками для кабеля размерами 7-14 мм.

Жилы защищены от усилия растягивания. Изделия УТС оснащены четырьмя внутренними и одним наружным зажимом для заземления. Установка к окружающим предметам осуществляется посредством кронштейна.

Технические условия ТУ 3148-015-50578968-2013
Сертификат соответствия № ТС RU C-RU.МН04.В.00061
Исполнение (маркировка взрывозащиты) РО Exia I/0 Exia IIC T4
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ5
Температура окружающей среды, ⁰С -30…+45
Степень защиты от внешних воздействий IP54
Группа механического исполнения по ГОСТ 17516.1 M1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I



Модификация Uном, В Iмакс, А Количество пар клемм Количество кабельных вводов с диаметр проходного отверстия 14мм, 25мм, шт Габаритные размеры

(H*L*B),мм

Масса, кг
УТС-10 60 5 10*2 1÷4 370*310*130 8,0
УТС-20 60 5 20*2 1÷6 495*410*130 10,0
УТС-20.02-2 60 5 21 1÷4 300*300*100 5,0
УТС-20.02-3
УТС-20.02-4
УТС-30 60 5 30*2 1÷6 495*410*130 10,0
УТС-30.02-2 60 5 30*2 1÷12 410*410*130 15,0
УТС-30.02-4
УТС-30.02-6
УТС-30.02-8
УТС-30.02-10
УТС-30.02-12
УТС-30.03-2 60 5 30*3 1÷12 410*410*130 15,0
УТС-30.03-4
УТС-30.03-6
УТС-30.03-8
УТС-30.03-10
УТС-30.03-12
Срок службы, лет 10
Гарантийный срок, мес. 30
