Взрывозащищенное устройство телеуправления и телесигнализации ВЕТЕР-3М

Взрывозащищенное устройство телеуправления и телесигнализации ВЕТЕР-3М

ВЕТЕР-3М осуществляет сбор и передачу данных от технологических устройств контроля к диспетчерскому пункту, расположенному на поверхности.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

Добывающая промышленность получила новинку в виде свежей разработки из серии обогатительного оборудования «Ветер-3М».

Назначение устройства

ВЕТЕР-3М осуществляет сбор и передачу данных от технологических устройств контроля к диспетчерскому пункту, расположенному на поверхности. А также аппарат обеспечивает последующее выполнение команд, направляемых от диспетчерского пункта к технологическим устройствам контроля. Применяется в качестве контролера и средства управления конвейерными лентами стационарного типа, шурфо-вентиляторами, высоковольтными ячейками (КРУВ-6, ЯВ-6400, РВД-6), различными технологическими устройствами, отвечающими за воздухообмен подготовительных тупиковых выработок и водоотведение (водоотлив), и другими объектами, рассредоточенными в шахтах.

Особенности конструкции

Конструкция ВЕТЕР-3М состоит из нескольких аппаратов КП (контролируемых пунктов) и ПУ (пульта управления) в диспетчерском пункте. Также в комплект поставки входит имитатор.

Аппараты КП выполняют отдаваемые с ПУ телеуправляемые команды и передают телесигнализации обратно на пульт управления. В составе устройства около 10 аппаратов КП. Их распределяют по откаточным штрекам, распредпунктам подготовительных участков, вентиляционным штрекам.

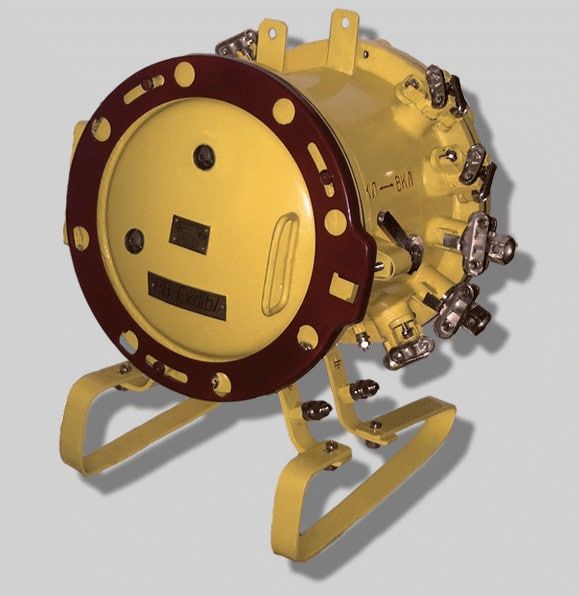

Аппарат КП представляет собой стальной цилиндрический корпус, разделенный на аппаратное отделение и отделение вводов.

В отделении вводов предусмотрено 10 кабельных вводов, из которых 4 для кабелей с внешним диаметром не более 14 мм, а 6 для кабелей с внешним диаметром не более 25 мм. Искробезопасные цепи телесигнализации отделены от цепей питания и управления специальными перегородками. Цепи управления также разделены перегородками на искробезопасные и искроопасные цепи подключения.

Аппаратное отделение содержит съемные функциональные блоки:

  • блок переключателей;
  • силовой блок;
  • блок управления.

Для безопасности при включенном состоянии разъединителя блокируется открывающаяся крышка аппаратного отделения.

Осуществление монтажа на объекте происходит при помощи установочных отверстий.

Аппарат КП и ПУ связаны между собой посредством двухпроводной ЛС (линии связи).

Пульт управления (ПУ) предназначен для управления оператором различными подземными устройствами и объектами, а также для получения обратной информации от этих же устройств и объектов.

ПУ представляет собой настольную конструкцию в аппаратном зале диспетчерского пункта. Все функциональные блоки ПУ, связь между которыми осуществляется посредством разъемов, размещены на печатных платах. Сигнальные и управленческие панели расположены с лицевой стороны. В качестве ПУ можно использовать компьютеризованный ПУ «ВЕТЕР-К», в состав которого входит резервный и основной компьютер, а также модуль приема и передачи информации.

Имитатор может работать в режиме диагностики и в режиме непосредственно имитатора внешних цепей телесигнализаций (ТС) и телеуправления (ТУ). При включении имитатора в режиме диагностики он автоматически тестирует ТУ и ТС подсоединенного аппарата КП. Все результаты тестирования отображаются у оператора.

Имитатор представляет собой пластмассовый корпус с индикаторами и тумблерами, расположенными на лицевой панели, и разъемами на тыльной. Может быть использован только на поверхности.

Функции устройства ВЕТЕР-3М

  • осуществление телеуправления по искроопасным цепям;
  • осуществление телеуправления по искробезопасным цепям;
  • осуществление телеуправления одновременно по искроопасным и искропезопасным цепям;
  • осуществление телеуправления двухпозиционными устройствами;
  • осуществление телесигнализации устройств контроля.

Устройство имеет ряд преимуществ перед подобными конструкциями:

  1. ВЕТЕР-3М изготовлен с применением самых современных микропроцессоров.
  2. Рассчитан на 15 км линию связи между аппаратом КП и пультом управления без дополнительных повторителей.
  3. Линия связи между аппаратом КП и датчиками телесигнализации в сумме составляет 20 км.
  4. Компьютеризированный ПУ ВЕТЕР-К имеет вид удобного графического интерфейса, сходного с прототипом ПУ. Предусматривает возможность настроек, диагностирования и автоматизированного ведения журнала событий.
  5. Все электронные компоненты расположены в съемных малогабаритных блоках, что обеспечивает их максимально быстрый ремонт без подъема на поверхность корпусов аппаратов.
  6. Наличие имитатора, который выступает в роли минидиагностического центра и работает в автоматизированном режиме, делает ненужным наличие пульта управления для настройки и тестирования.

Основной областью применения устройства ВЕТЕР-3М являются газоопасные шахты и шахты с опасной концентрацией угольной пыли, а также надшахтные здания и выработки, где применяется электрооборудование во взрывобезопасном исполнении.

Технические условия ТУ 3148-114-48645077-2007
ТУ 3148-121-48645077-2008
Сертификат соответствия № РОСС RU.МГ07.В00295
Исполнение (маркировка взрывозащиты) аппарат КП РВ Exd[ib]
аппарат ПУ [Exia]
имитатор общепромышленное
АПТВ.М.КП РВ Exd[ia]
Климатическое исполнение и категория размещения по ГОСТ 15150 аппарат КП УХЛ5
аппарат ПУ; имитатор УХЛ4.2
АПТВ.М.КП УХЛ5
Температура окружающей среды, ⁰С аппарат КП -10…+40
аппарат ПУ; имитатор +1…+40
АПТВ.М.КП -10…+40
Степень защиты от внешних воздействий аппарат КП IP54
аппарат ПУ; имитатор IP30
АПТВ.М.КП IP54
Объем передаваемой информации, сообщений телесигнализация (ТС) ≥ 90
телеуправления (ТУ) ≥ 30
Быстродействие передачи сигнала, с ≤ 1
Расстояние линии связи от аппарата КП до ПУ, км ≤ 15



Ветер-3М

КП

Ветер-3М

ПУ

Ветер-К ИМПИ АПТВ.М.КП

ИУ

Номинальное напряжение питания, В 220; 127; 36 220 220 36
Номинальная мощность, Вт ≤ 5 ≤ 10 ≤ 2 ≤ 17,5
Допустимая активная нагрузка контактов реле ТУ коммутируемый ток, А 5 0,8(ампл.)
коммутируемое напряжение, В 60 29(ампл.)
число коммутаций (максимальное) 106 не ограничено
Диапазон контролируемых скоростей воздуха в трубопроводе, м/с 4…25
Диаметр трубопровода, в который возможна установка датчика, мм 500; 600; 800;1000;

1200

Габаритные размеры , мм длина 526 860 200 526
ширина 508 600 180 508
высота 590 344 65 590
Масса, кг 45,0 18,0 0,75 70,0
Срок службы, лет 8
Гарантийный срок, мес. 12
