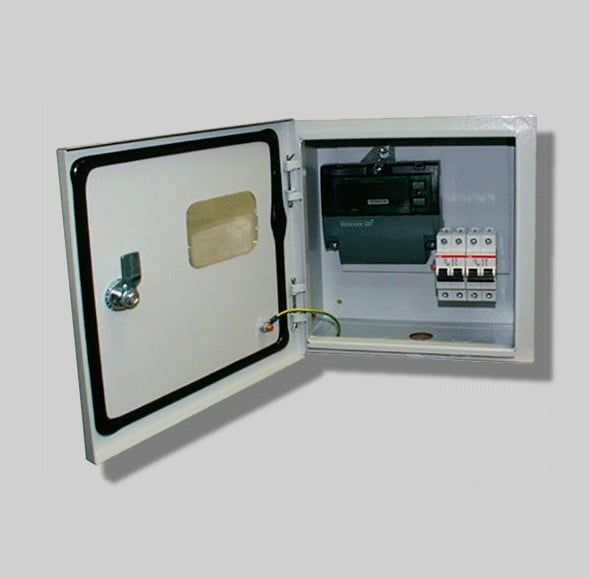

Шкаф коммерческого учета электроэнергии серии ШУ1, ШУ2



Модификации шкафов ШУ-1 и ШУ-2 используются для коммерческого учета использованной электроэнергии в электросетях переменного тока с напряжением 220В/380В при частоте 50Гц:

  • потребителями промышленного масштаба;
  • жилыми объектами;
  • офисными объектами.

Может устанавливаться:

  • в жилах домах и квартирах;
  • офисах;
  • дачных и гаражных постройках;
  • мобильных сооружениях;
  • любых других сооружениях, в том числе с повышенными требованиями к электробезопасности и металлических.

Внутренне пространство устройства оборудовано металлическими рейками для возможности монтажа счетчика и отключающих автоматов.

Особенности конструкции

Конструкция шкафа разработана для подключения к пятипроводной сети. В зависимости от типа счетчика она может отличаться:

  • при установке счетчиков трансформаторного включения в шкаф монтируется испытательная пробка;
  • при установке счетчиков прямого включения шкаф оснащается вводным аппаратом без расцепителя.

Для ввода и вывода питающих кабелей в ШУ-1 и ШУ-2 предусмотрены три отверстия.

Монтаж трансформаторов тока осуществляется либо на главном распределительном щите, либо на вводной панели.

Шкаф имеет замковый механизм и может закрываться.

Условия эксплуатации

  • В окружающей шкаф среде не должно быть токопроводящей пыли с концентрацией более 1 мг/м3, а также агрессивных паров и газов с концентрацией более 50 мг/м3.
  • Устанавливать в невзрывоопасных помещениях и местах.
  • Влажность до 80%, температурный режим 250 С.
  • Высота до 2000 м над уровнем моря, при установке на высоте превышающей 1000 м над уровнем моря номинальные параметры токов шкафа необходимо снизить на 10%.
  • Категория размещения и климатическое исполнение по УХЛ3.1

Предполагаемый номинальный ток короткого замыкания – до 10кА.

Степень защиты: по умолчанию IP31, по спецзаказу – IP54.
