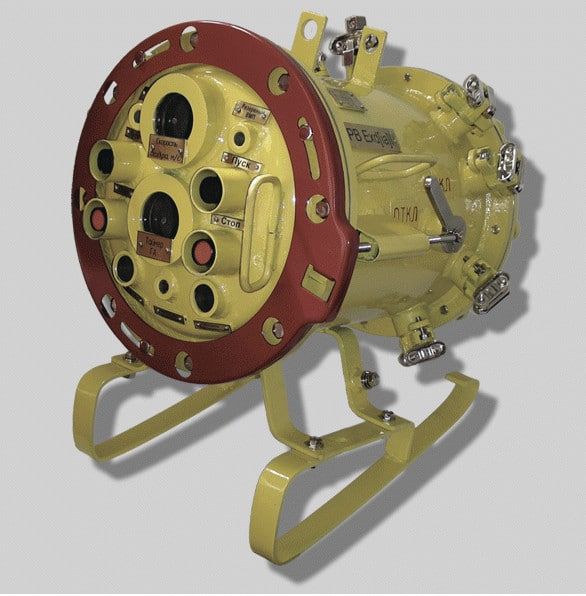

Взрывозащищенная аппаратура контроля поступления воздуха АПТВ

Взрывозащищенная аппаратура контроля поступления воздуха АПТВ

Главная цель – постоянный автоматический контроль поступления воздуха на определенной скорости к забою тупиковой выработки.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

Устройства, предназначенные для контроля поступления воздуха в тупиковые выработки, представлены в версиях АПТВ.М и АПТВ.М.КП. Их главная цель – постоянный автоматический контроль поступления воздуха на определенной скорости к забою тупиковой выработки. Источник потока – вентиляторы местного проветривания (ВМП). Еще одна функция аппаратуры – отключение электрической энергии в случае отклонений от нормы в режиме проветривания выработки. Также АПТВ управляет активными и резервными вентиляторами, обеспечивающими местное поступление свежего воздуха.

Достоинства устройства:

  • в АПТВ заложены функции передачи дополнительных данных в отдел телемеханики;
  • устройство имеет довольно гибкие настройки и периодически осуществляет самотестирование.

Конструктивные особенности

Аппаратура включает в себя три конструктивных составляющих: рабочее, или исполнительное устройство, имитатор и датчик скорости воздуха. Первая составляющая обрабатывает данные, которые фиксирует датчик СВ, осуществляет управление и передает информационные сигналы. Исполнительное устройство имеет две версии:

  • АПТВ.М.КП. Эта модель предоставляет возможность соединения с системой телемеханики Ветер-3М, что осуществляется с помощью узла приемопередатчика.
  • АПТВ.М. Эта модель дает возможность соединиться с системой телемеханики через сигнализацию и цепи управления.

Датчик скорости воздуха выполняет соответствующий своему названию контроль. Он берет в счет усредненные по сечению трубопровода показатели скорости потока, поступающего от ВМП к забою тупиковой выработки.

Посредством имитатора осуществляется наладка и регулировка всего аппарата, а также проверка исправности работы оборудования и своевременное обнаружение поломок. Эта часть также выпускается в двух версиях:

  • для АПТВ.М и настройки его исполнительного устройства;
  • для АПТВ.М.КП и наладки его исполнительного устройства.

Обе версии комплектуются патрубками различного диаметра: 50, 60, 80, 100, 120 см.

Функциональные возможности

АПТВ.М:

  • управление ВМП без вмешательства человека;
  • отслеживание и регулировка скорости потока воздуха;
  • управленческие функции, направленные на групповые аппараты;
  • контроль электропитания;
  • обращение к системе телемеханики;
  • выработка местной световой индикации;
  • регулировка уставок;
  • самонастройка и самостоятельное выявление неисправностей, выставление алгоритма функционирования и т.д.

К версии АПТВ.М.КП относятся еще такие особенности:

  • внедрение в систему телемеханики;
  • возможность управления ВМП людьми, если в целях ремонта из оболочки аппаратуры изымается электронный блок (без импульсного запуска);
  • обеспечение дополнительной световой индикации местного уровня.

Аппаратура отличается долгим сроком службы и надежностью эксплуатации.

Технические условия ТУ 3148-121-48645077-2008
Сертификат соответствия №  № РОСС RU.МЕ92. В02335
Разрешение на применение РРС 00-36715
Исполнение

(маркировка взрывозащиты)

исполнительное устройство РВ Exd [ia] I
датчик РО [Exia] I
имитатор общего назначения
Климатическое исполнение и категория размещения по ГОСТ 15150 исполнительное устройство УХЛ5, Т5
имитатор УХЛ4, Т4
Температура окружающей среды, ⁰С исполнительное устройство -5…+35
имитатор -1…+45
Степень защиты от внешних воздействий исполнительное устройство IP54
датчик IP32
имитатор IP30
Группа механического исполнения по ГОСТ 17516.1 М1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I



Напряжение питания, В исполнительное устройство 36
имитатор 220; адаптер 12В
Потребляемая мощность, Вт исполнительное устройство 17,5
имитатор 4,5
Количество выполняемых функций, шт 25
Диапазон контролируемых скоростей воздуха в трубопроводе, м/с от 4 до 25
Диаметры трубопроводов, в которые возможна установка датчика,  мм 600; 800; 1000; 1200
Габаритные размеры (L*B*H), мм исполнительное устройство 580*470*620
датчик (ДСВ) с патрубком, диаметр, мм 600 760*680*590
800 785*880*890
100 985*1080*1090
1200 1170*1280*1290
имитатор 210*176*109
Масса, кг исполнительное устройство 70
датчик (ДСВ) с патрубком, диаметр, мм 600 35
800 65
100 85
1200 110
имитатор 1,1
Срок службы, лет исполнительное устройство 5
датчик (ДСВ) 2,5
имитатор 5
Гарантийный срок, мес. 12
