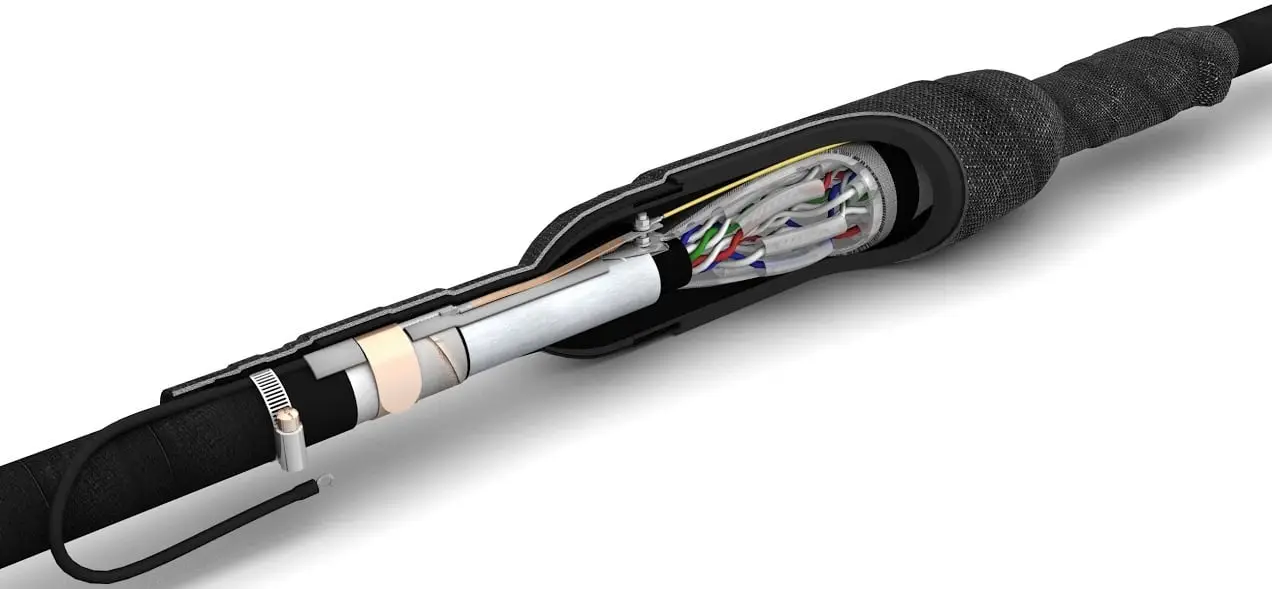

Муфта кабельная соединительная

Муфта кабельная соединительная предназначена для соединения строительных длин или ремонта кабеля. Изделие может быть использовано в грунтах, на эстакадах и в кабельных каналах при температуре от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС.

Для правильного выбора кабельной муфты необходимо знать:

• сечение и напряжение кабеля
• тип изоляции жилы
• количество жил
• наличие бронированных лент

Муфта соединительная для кабеля до 1кВ

1. Муфта для кабеля бумажной маслопропитанной изоляцией с броней и без нее до 1кВ (ААШв, ААШп, ААБл, ААБ2л, АСБл, АСБ2л, СБл и др.) :

СТП (3СТП, 4СТП)

для 3-х жильного кабеля:

• 3СТП 25/50 (размер упаковки ДхШхВ: 1260х190х138мм/вес 2кг)
• 3СТП 70/120 (размер упаковки ДхШхВ: 1260х190х138мм/вес 2,5кг)
• 3СТП 150/240 (размер упаковки ДхШхВ: 1260х190х138мм/вес 3,5кг)

для 4-х жильного кабеля:

• 4СТП 25/50 (размер упаковки ДхШхВ: 1260х190х138мм/вес 2кг)
• 4СТП 70/120 (размер упаковки ДхШхВ: 1260х190х138мм/вес 2,5кг)
• 4СТП 150/240 (размер упаковки ДхШхВ: 1260х190х138мм/вес 3,5кг)

В комплект входит: болтовой соединитель, изолирующие манжеты с клеевым подслоем, термоусаживаемый кожух с клеевым подслоем, маслостойкая труба, заземляющий проводник, термоусаживаемая перчатка, герметизирующая лента, пружина.

2. Муфта для 4-х и 5-ти жильных кабелей с пластмассовой изоляцией без брони до 1кВ (АВВГ, ВВГ, АПвВГ, ПвВГ и др.):

ПСТп (4ПСТ, 5ПСТ)

для 4-х жильного кабеля:

• 4ПСТ 10/16 (размер упаковки ДхШхВ: 700х185х50мм/вес 0,3кг)
• 4ПСТ 25/50 (размер упаковки ДхШхВ: 900х185х50мм/вес 0,5кг)
• 4ПСТ 70/120 (размер упаковки ДхШхВ: 900х185х50мм/вес 0,9кг)
• 4ПСТ 150/240 (размер упаковки ДхШхВ: 1100х250х50мм/вес 1,4кг)

для 5-ти жильного кабеля:

• 5ПСТ 10/16 (размер упаковки ДхШхВ: 700х185х50мм/вес 0,4кг)
• 5ПСТ 25/50 (размер упаковки ДхШхВ: 900х185х50мм/вес 0,6кг)
• 5ПСТ 70/120 (размер упаковки ДхШхВ: 900х185х50мм/вес 0,9кг)
• 5ПСТ 150/240 (размер упаковки ДхШхВ: 1100х250х50мм/вес 1,5кг)

В комплект входит: болтовой соединитель, изолирующие манжеты с клеевым подслоем, термоусаживаемый кожух с клеевым подслоем, герметизирующая лента, пружина.

3. Муфта для кабеля с пластмассовой (ПВХ и СПЭ) изоляцией с броней до 1кВ (АВБбШв, ВБбШв, АПвБбШв, АПвБбШп, ПвБбШв(п).и др.):

4ПСТБ, 5ПСТБ

для 4-х жильного кабеля:

• 4ПСТБ 10/16
• 4ПСТБ 16/25
• 4ПСТБ 35/50
• 4ПСТБ 70/120
• 4ПСТБ 150/240

для 5-ти жильного кабеля:

• 5ПСТБ 10/16
• 5ПСТБ 16/25
• 5ПСТБ 35/50
• 5ПСТБ 70/120
• 5ПСТБ 150/240

В комплект входит: болтовой соединитель, изолирующие манжеты с клеевым подслоем, термоусаживаемый кожух с клеевым подслоем, заземляющий проводник, герметизирующая лента, пружина.

Муфта соединительная для кабеля до 10 кВ

1. Муфта для 3-х жильного кабеля с бумажной пропитанной изоляцией до 10кВ (ААШв(П), ААБл, ААБлГ, ААБ2л, АСБ, АСБГ, АСБл, АСБ2лГ, СБл, СБ2л и т.п.)

• 3СТп-10 25/50 (размер упаковки ДхШхВ: 1260х190х138мм/вес 3,9кг)
• 3СТп-10 70/120 (размер упаковки ДхШхВ: 1260х190х138мм/вес 5,1кг)
• 3СТп-10 150/240 (размер упаковки ДхШхВ: 1260х190х138мм/вес 6,4кг)

2. Муфта соединительная для кабелей с пластмассовой (СПЭ) изоляцией до 10кВ (АПвВ, АПвП, АПвП2г, АПвПг, АПвПу2г, ПвВ, ПвП, ПвПг, ПвПу, АПвПу и т.п.)

для одножильных  кабелей

• 1ПСТО-10 25/50
• 1ПСТО-10 70/120
• 1ПСТО-10 150/240
• 1ПСТО-10 300/400
• 1ПСТО-10 500/630
• 1ПСТО-10 800

для 3-х жильных кабелей

• 3ПСТ-10 25/50
• 3ПСТ-10 70/120
• 3ПСТ-10 150/240
• 3ПСТ-10 300/400
• 3ПСтпБ-10 25/50
• 3ПСтпБ-10 70/120
• 3ПСтпБ-10 150/240

Ремонтная муфта для кабеля до 10кВ

Муфта предназначена для оперативных работ по восстановлению мест повреждений в кабельной линии. Специальные соединители увеличенной длины дают возможность соединить кабели с вырезанным поврежденным участком 150мм.

• 3СТп(Р)-10 25/50
• 3СТп(Р)-10 70/120
• 3СТп(Р)-10 150/240

Муфта соединительная переходная

изделие предназначено для соединения кабелей разного типа:

1. для соединения 3-х жильного кабеля с бумажной изоляцией с 3-мя одножильными кабелями с СПЭ изоляцией до 10кВ

• 3ПСТП-10 25/50
• 3ПСТП-10 70/120
• 3ПСТП-10 150/240

2. для соединения 3-х жильного кабеля с бумажной изоляцией с 3-х жильным кабелем с СПЭ изоляцией до 10кВ

• 3СТП-10 25/50
• 3СТП-10 70/120
• 3СТП-10 150/240

Муфты соединительные для кабеля цена

Цена на изделие зависит от объема заказа и условий поставки.

Звоните! Наши менеджеры предложат Вам наилучшие условия для покупки!

Купить муфту соединительную для кабеля

Купить Вы можете следующим способом — позвоните нашим специалистам по номеру +7 (342) 204-52-86 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Доставка

Доставку в транспортные компании делаем БЕСПЛАТНО. А также в зависимости от объема закупаемой продукции мы имеем возможность отправить муфты соединительные для кабеля выделенным транспортом в такие города, как Архангельск, Астрахань, Абакан, Барнаул, Благовещенск, Вологда, Владимир, Волгоград, Владивосток, Грозный, Екатеринбург, Иркутск, Ижевск, Кемерово, Киров, Курган, Кострома, Красноярск, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Новосибирск, Нижний Тагил, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Сыктывкар, Ставрополь, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Тамбов, Тюмень, Тверь, Уфа, Ульяновск, Улан-Удэ, Хабаровск, Челябинск, Чебоксары, Чита, Якутск, Ярославль а также в любую точку России!

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Также мы рады предложить нашим клиентам муфту кабельную концевую, заказ можете сделать, позвонив по телефону или оставив заявку на сайте.
