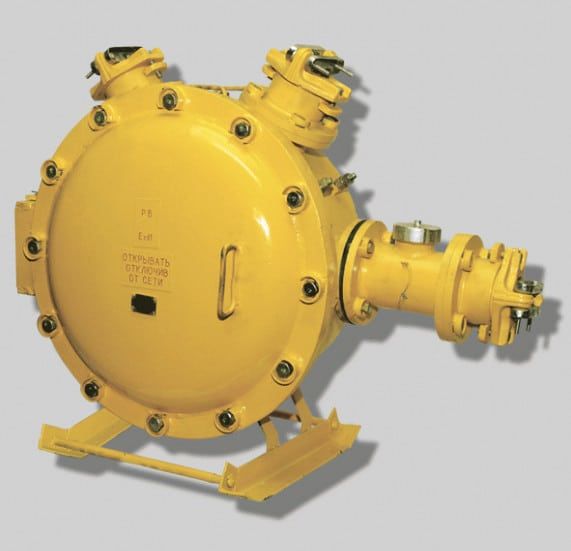

Коробка разветвительная высоковольтная взрывозащищенная КРВ-6

Коробка разветвительная высоковольтная взрывозащищенная КРВ-6

Корпус коробки может иметь одну или две камеры для заведения кабелей с панелями изоляторов и контактных групп, позволяющих присоединять силовые жилы.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

штук

Коробка высоковольтная разветвительная КРВ-6 служит соединяющим и разветвляющим узлом для гибких и бронированных кабелей. Это высоковольтное распредустройство используется в подземных разработках угольных шахт и рудников с разной категорийностью, в средах, имеющих опасные концентрации метана и пыли угля, а также при поверхностном прокладывании силового кабеля и его соединения.

Конструктивные особенности

Для изготовления напольной конструкции корпуса коробки, которая размещена на эмалированных салазках, использована сталь. Оболочка взрывонепроницаема, состоит из корпуса и крышки. Соединяющими элементами служат невыпадающие болты. Кабельные вводы предназначены для кабелей диаметром в 34-63 мм, они оборудованы защитой от несанкционированного выдергивания кабеля.

Корпус коробки может иметь одну или две камеры для заведения кабелей с панелями изоляторов и контактных групп, позволяющих присоединять силовые жилы. Для заливки кабельных жил в камере применяется масса по МБ-90 ГОСТ 6997-77. В качестве заземляющих элементов используются внутренние и наружные зажимы.

Технические условия ТУ 3148-015-50578968-2014
Сертификат соответствия № ТС RU C-RU.МГ07.В.00178
Исполнение (маркировка взрывозащиты) РВ Exd I
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ2,5
Температура окружающей среды, ⁰С -30…+45
Степень защиты от внешних воздействий IP54
Группа механического исполнения по ГОСТ 17516.1 М1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
Материал корпуса Сталь



Модификация КРВ-6.01 КРВ-6.02
Номинальное напряжение, В 6000
Номинальный ток , А 400
Количество кабельных вводов, с условным диаметром проходного отверстия: -гибкого кабеля 2 2
-бронированного кабеля 1 2
-резервный ввод 1
Количество камер вводов, шт 1 2
Наружный диаметр подключаемых кабелей, мм — наименьший 34
— наибольший 72
Габаритные размеры (L*B*H), мм 950*750*550 1250*750*550
Масса, кг 105 110
Срок службы, лет 10
Гарантийный срок, мес. 18
