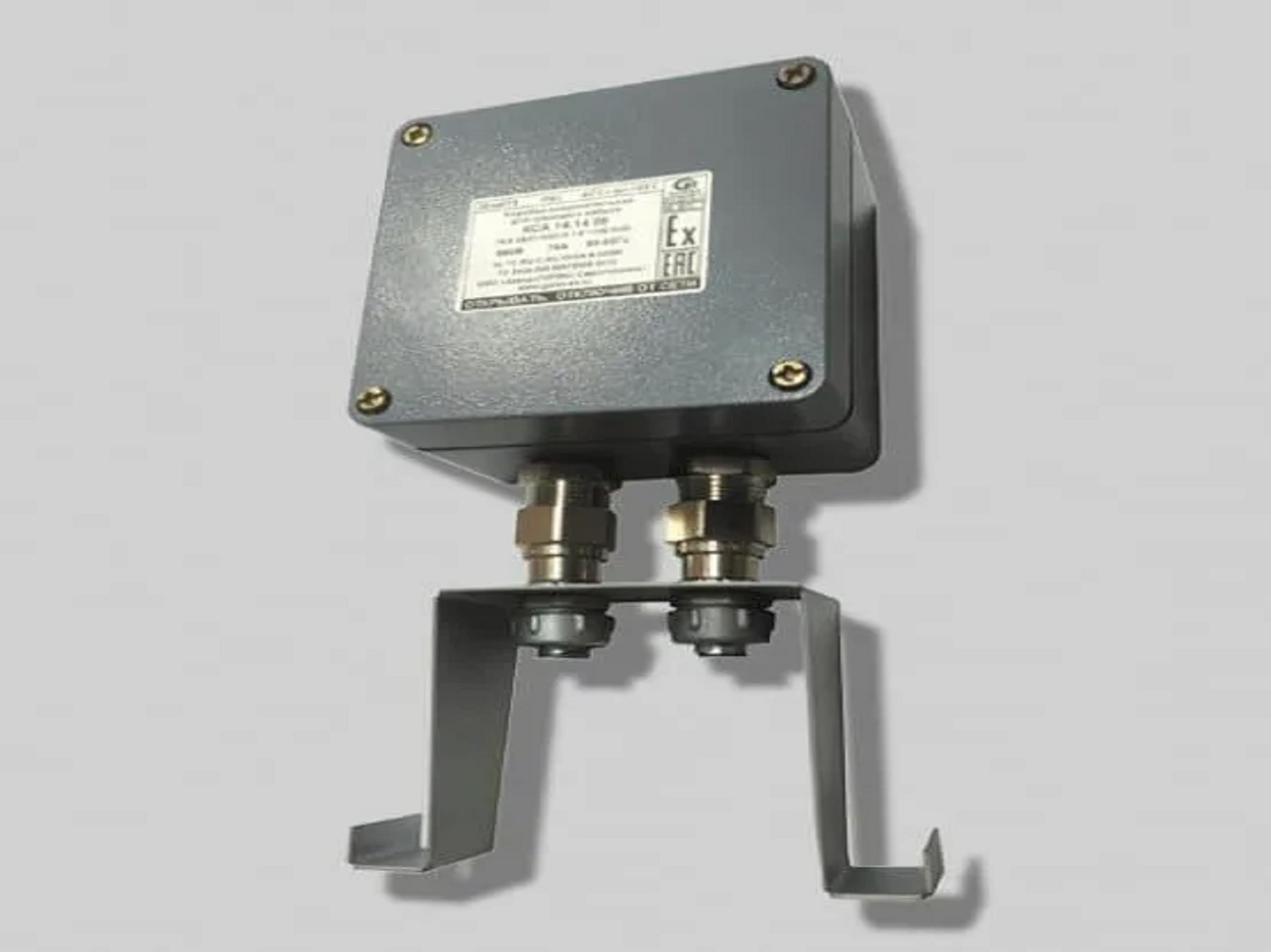

Коробки соединительные взрывозащищенные типа КСП

Коробки соединительные взрывозащищенные типа КСП

Оболочка коробки сделана из армированного стекловолокном термореактивного полиэстера с графитом. Она имеет цельнолитую прямоугольную форму, образованную корпусом и крышкой.

+7 (342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

руб. / шт.

штук

Коробки соединительные КСП предназначаются для размещения в них соединений и разветвлений медных или алюминиевых бронированных/гибких кабелей в цепях с переменным или постоянным током. Их прокладка может осуществляться с применением металлорукава.



Коробки отличаются:

  • высоким качеством и современным дизайном;
  • высокой степенью защиты от воздействия внешней среды;
  • наличием 18-ти типоразмеров корпуса;
  • механической прочностью к ударным и вибрационным воздействиям;
  • легким весом;
  • термостойкостью, стойкостью к ультрафиолетовому излучению, антистатичностью;
  • универсальными клеммными зажимами;
  • возможностью комбинирования вводов для кабелей;
  • удобством подключения кабельных жил к зажимам клемм, в том числе и в коробках с малыми размерами;
  • легкостью доступа и обслуживания размещенных в коробке компонентов;
  • прочностью и антикоррозионной стойкостью.

Возможен подбор корпуса по требованиям заказчика с предоставлением чертежей и инженерное сопровождение. Изделие в соответствии со спецификацией может быть изготовлено в срочном порядке.

Конструктивные особенности

Оболочка коробки сделана из армированного стекловолокном термореактивного полиэстера с графитом. Она имеет цельнолитую прямоугольную форму, образованную корпусом и крышкой. Корпус обогащен углеродом, который служит для уменьшения поверхностного сопротивления материала и снижения риска возникновения электростатического искрения.

Материал корпуса и компонентов коробки имеет высокую стойкость к воздействию химических веществ рабочей среды и к влиянию ультрафиолетового излучения.

Для соединения крышки и корпуса применяются невыпадающие винты из нержавеющей стали марки 316. После затягивания они не выходят за пределы резьбовых отверстий.

Крепление клеммных зажимов и защитных заземляющих клемм в корпусе коробки осуществляется на DIN-рейке. Клеммные блоки могут быть расположены в 1, 2 и 3 ряда в зависимости от габаритных размеров корпуса.

Боковые поверхности коробки имеют кабельные вводы. Оптимальная толщина стенок позволяет присоединять кабельные вводы разных типов путем сверления для них отверстий с резьбой. Вводы для кабелей имеют заглушки во взрывозащищенном исполнении. Они обеспечивают герметичное состояние коробки во время транспортировки и возможность использования ее без кабелей (пустой). Заданные параметры взрывозащиты при этом сохраняются. Заглушка во время введения кабеля снимается, на ее месте устанавливается уплотняющее кольцо с наружным диаметром.

Корпус и крышка на стыках уплотняется специальной лабиринтной системой, которая служит дополнительной защитой силиконового уплотнителя от воздействия внешней среды.

Силиконовый уплотнитель позволяет эксплуатировать коробки в рабочих температурных показателях от -60 до +135°С.

В корпусах предусмотрено 4 установочных отверстия под болты для крепления коробок к внешним конструкциям. Болты не имеют связи с уплотнительной системой и болтами крепежей крышки.

Для маркировочных надписей и табличек использован металлизированный полимер со свойствами и эксплуатационными характеристиками, обеспечивающими первозданное состояние маркировки во время всего срока использования коробок.

Технические условия ТУ 3424-008-50578968-2013
Сертификат соответствия № ТС RU C-RU.МН04.В.00080
Сертификат соответствия

системы добровольной сертификации ГАЗПРОМСЕРТ

ГО00.RU.1131.Н00328
Исполнение (маркировка взрывозащиты) 2ЕхеII Т6/Т5/Т4
0ЕхiaIIC Т6/Т5/Т4
Климатическое исполнение и категория размещения по ГОСТ 15150 У1, УХЛ1, ХЛ1
Температура окружающей среды, ⁰С -60…+40/+55/+90
Степень защиты от внешних воздействий IP66
Группа механического исполнения по ГОСТ 17516.1 М7
Сейсмостойкость по шкале MSK-64, балл 9
Материал корпуса армированный стекловолокном
термореактивный полиэстер с добавлением
графита
армированным стекловолокном
термореактивный премикс



Номинальное напряжение питания, В силовые цепи ≤ 660
искробезопасные цепи ≤ 60
Номинальный ток, А силовые цепи ≤309
искробезопасные цепи ≤ 5
Сечение жил

подсоединяемого кабеля, мм2

силовые цепи ≤ 150
искробезопасные цепи ≤ 4
Габаритные размеры (L*B*H), мм ≤ 405*400*200
Масса, кг ≤ 6,65
Срок службы, лет 12
Гарантийный срок, мес. 24
