Взрывозащищенный аппарат защиты от токов утечки унифицированный АЗУР

Взрывозащищенный аппарат защиты от токов утечки унифицированный АЗУР

Устройство унифицированное рудничное, предназначенное для защиты от токов утечки.

+7 (342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

Цена: По запросу

штук

Устройство унифицированное рудничное, предназначенное для защиты от токов утечки называется АЗУР. Оно изготавливается в четырех вариантах исполнения и предоставляет рабочему персоналу защиту от поражающего действия электрического тока и прочих негативных влияний токов утечки. Может эксплуатироваться в трехфазной электрической сети с переменным током при частоте колебаний 50 Гц и напряжении 380 В и 660 В для вариантов АЗУР.1, АЗУР.2, АЗУР.3. Напряжение 660 В и 1140 В выдерживает АЗУР.4. Устройства функционируют в цепях, имеющих изолированную нейтраль трансформатора. Предназначаются для установки в системах электропитания подземных выработок и в наземных электроустановках угольной и горнорудной промышленности. Могут использоваться в условиях с холодным, умеренным и тропическим климатом.

Конструктивные особенности

АЗУР.1 представлен в виде блока, который инсталлируется в распредустройство с более низким напряжением РУНН в шахтных передвижных трансформаторных подстанциях типа ТСШВП, ТСВШ. Воздействует на расцепители с нулевым напряжением или на независимые расцепители. Может работать с одновременным влиянием на эти расцепители с автоматическим выключателем А-3700. Создан для замены аппаратов АЗШ.1 и АЗПБ. Монтируется на кронштейнах.

АЗУР.2 блочного типа предназначен для установки в распредустройствах РУНН с низшими напряжениями шахтного передвижного трансформаторного оборудования подстанций ТСШВП, ТКШВП и влияет на выключатели автоматического типа так же, как и АЗУР.1. Аналогично работает в отношении независимого расцепителя выключателей автоматического типа АВМ, АВМ, АВМУ. При помощи АЗУР.2 осуществляется автоматическая защита подстанций. Может заменять аппараты АЗШ-2, БЗП-1А.

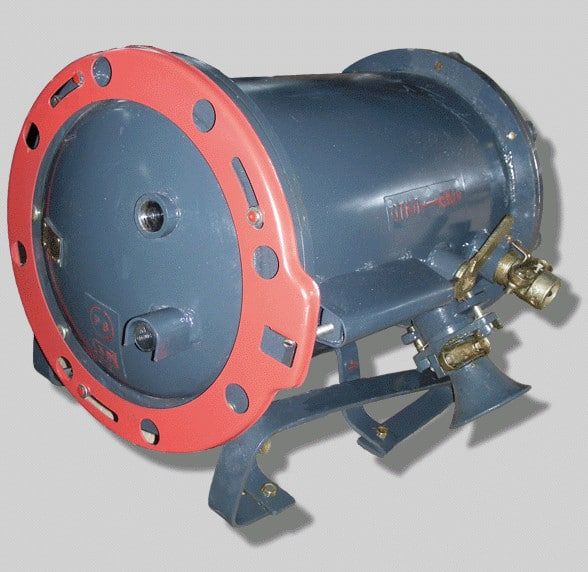

  • АЗУР.3 имеет конструктивную оболочку во взрывонепроницаемом исполнении. Аппарат влияет на независимые расцепители выключателей автоматического типа. Может заменять аппараты АЗШ.3 и АЗАК-380 В, 660 В.
  • АЗУР.4 имеет форму блока и устанавливается в распредустройствах РУНН с низшим напряжением в шахтных передвижных трансформаторных подстанциях типа КТПУ, КТВП, ТСШВП, ТСВП. Воздействует на расцепители с нулевым напряжением и на независимые расцепители отдельно и одновременно с автоматическим выключателем А-3700.

Устройства сделаны качественно, изготовлены из надежных материалов. Продуманность конструкции и устойчивость к агрессивным факторам рабочей и окружающей среды позволяет аппарату прослужить много лет.

Технические условия ТУ 3148-010-50578968-2014
ТУ3148-011-50578968-2014
Декларация о соответствии № TC N RU Д-RU.MM04.B.03655
POCC RU.AB28.H16562
Исполнение (маркировка взрывозащиты) АЗУР.1, АЗУР.2, АЗУР.4 Исп. в составе другого оборудования
АЗУР.3 РВ 3В
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ и Т 5
Температура окружающей среды, ⁰С -40…+65
Степень защиты от внешних воздействий АЗУР.1, АЗУР.2, АЗУР.4 Исп. в составе другого оборудования
АЗУР.3 IP54
Группа механического исполнения по ГОСТ 17516.1 М3
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I



Модификация АЗУР.1 АЗУР.2 АЗУР.3 АЗУР.4
Номинальное напряжение  защищаемой сети переменного тока, В 380/660 660/1140
Потребляемая мощность, кВ*А, не более 0,1 0,025
Сопротивление срабатывания при симметричной трехфазной утечке (критическое сопротивление изоляции) и емкости сети от 0 до 1мкФ на фазу, кОм при U=380В ≥ 10
при U=660В ≥ 30 ≥ 30
при U=1140В ≥ 60
Сопротивление срабатывания при однофазной утечке  и емкости сети от 0 до 1мкФ на фазу, кОм при U=380В ≤ 12
при U=660В ≤ 20 ≤ 20
при U=1140В ≤50
Длительный ток утечки при изменении

емкости сети от 0 до 1 мкФ/фазу, А

≤ 0,025
Время срабатывания основной защиты, с ≤ 0,2
Время срабатывания резервной защиты, с ≤ 0,07
Габаритные размеры, мм длина 335 400 620 280
ширина 275 275 500 320
высота 250 250 440 245
Масса, кг 17 18 70 17
Срок службы, мес. 60
Гарантийный срок, мес. 12
