Кабель ААБл-10 3х240 мж
Кабель силовой алюминиевый ААБл 3х240 10кВ используют для передачи электрического тока напряжением до 10 кВ.
+7 (342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru
1299 руб. / м
Кабель ААБл-10 3х240
ААБл-10 3х240 используют для передачи и распределения электрической энергии в стационарных установках в электрических сетях напряжением до 10кВ. Кабель применяют в макроклиматических районах с умеренным и холодным климатом.
Прокладывают ААБЛ 10кВ в земле (траншеях) с низкой и средней коррозийной активностью с отсутствием блуждающих токов.
Расшифровка маркировки кабеля ААБЛ 3х240 10кВ
А — жила из алюминия.
А — Алюминиевая оболочка.
Б — броня из двух стальных лент.
л — лавсановая лента в составе подушки.
10 — кабель рассчитан на напряжение 1000 Вольт.
3 — количество жил.
240 — сечение жил в квадратных миллиметрах.
ож, ок — монолитное исполнение жилы.
мж, мк, мс — многопроволочное исполнение жилы.

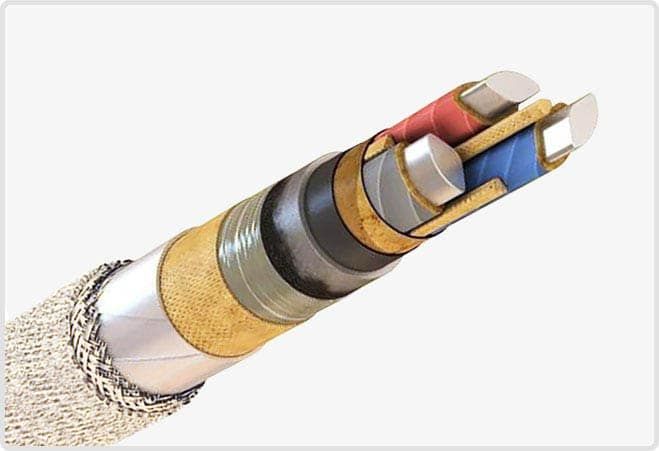

Конструкция кабеля ААБл 3х240 10кВ
1) Жила — алюминиевая, однопроволочная или многопроволочная.
2) Изоляция — бумажная, пропитанная вязким изоляционным составом.
3) Заполнение — из бумажных жгутов.
4) Экран — из электропроводящей бумаги.
5) Оболочка — из алюминия.
6) Подушка — из битума, лавсановой пленки и крепированной бумаги.
7) Броня — из стальных лент.
8) Наружный покров — из волокнистой пряжи и покрытие предохраняющее кабель от слипания.
Технические характеристики кабеля ААБл 3х240 — 10кВ
| Номинальное переменное напряжение | 10 кВ частотой 50 Гц |
| Длительно допустимая токовая нагрузка | 314 А в земле, 347 А на воздухе |
| Строительная длина | не менее 60% партии по 350 м, не более 40% — по 200 м |
| Маломеры в партии | не более 5% кусками от 50 м |
| Допустимая температура нагрева жил | 60…70 °C в зависимости от состава бумажной пропитки |
| Максимальная температура нагрева жил | 80…90 °C при перегрузке, 200 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
ААБл 3х240 10кВ аналоги
- ААБ2л-10
- ААБлГ-10
Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить-
Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!
Доставка кабеля ААБл 3х240 10кВ
Доставку по городу Перми и в транспортные компании делаем БЕСПЛАТНО. А также в зависимости от объема закупаемой продукции мы имеем возможность отправить ААБЛ 3х240 10 кВ выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Кемерово, Новокузнецк, Красноярск, Иркутск, Хабаровск, Уфа, Нижний Новгород, Саратов, Самара, Воронеж, Санкт-Петербург, Москва, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.
Отгрузка за 24 часа!
Совершите покупку сейчас! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru
Масса (вес), наружный диаметр кабеля ААБл 3х240 — 10кВ
| Расчетная масса (вес) | 5475,0 кг/км |
| Наружный диаметр | 57,9 мм |
| Минимальный барабан | № 20 — 230 м |
| Макс. длина в бухте | 9 м |
