Кабель ВВГнг-LS 4х70

Кабель ВВГнг-LS 4х70

Кабель силовой медный ВВГнг-LS 4х70 предназначен для стационарной установки в электрические сети напряжением до 1000 Вольт частотой 50 Гц.

(342) 204-52-86, 204-52-91;  e-mail: 2045286@mail.ru

Цена: По запросу

метров

Кабель ВВГнг-LS 4х70



Кабель ВВГнг-LS 4х70 предназначен для передачи и распределения электроэнергии. Изделию характерно всеклиматическое исполнение. Активно используется на различных промышленных объектах. Подходит для складских помещений. Возможна прокладка в зданиях общественного назначения. Успешно функционирует в реках, озерах и на высотах до 4300 метров над уровнем моря. Допускается прокладка под землей, в таком случае изделию необходимо обеспечить специальную защиту. Во время пожара товар не поддерживает горение. Расшифровка изделия:

  • В — изоляция сделана из ПВХ-композиции;
  • В — оболочка изготовлена из поливинилхлоридной композиции;
  • Г — нет наружного покрова;
  • нг — не поддерживает горение;
  • LS — пониженное газо- и дымовыделение.
  • — Количество токопроводящих жил.
  • 70 — Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
(ок) или (ож) — Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) — Жила выполнена в многопроволочном исполнении.
(0,66) — Кабель рассчитан на напряжение 660 Вольт.
(1) — Кабель рассчитан на напряжение 1000 Вольт.

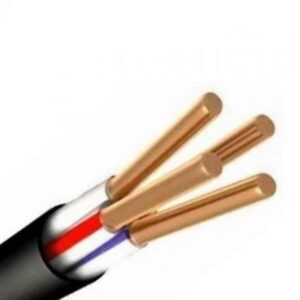

Конструкция кабеля ВВГнг-LS 4х70

1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным
сечением 70 мм2, соответствующие 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,4 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной
толщиной 1,2 мм.

5. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая
категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.

Технические характеристики кабеля ВВГнг-LS 4х70 — 1кВ

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 196 А на воздухе, 214 А в земле
Допустимый ток односекундного КЗ 7,54 кА
Сопротивление изоляции при 20 °С не менее 4,1 МОм·км
Строительная длина по заказу потребителя
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

ВВГнг-LS 4х70 аналоги:

Ближайшим аналогом, имеющим схожие параметры, является ВВГнг-FRLS или ВВГнг-LSLTx. Если вам не удается подобрать изделие, то обратитесь к нашим опытным менеджерам. Они найдут качественную продукцию, которая подходит вам по стоимости и техническим характеристикам.

Доставка кабеля ВВГнг-LS 4х70:

Доставим ВВГнг-LS 4х70 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить Кабель ВВГнг-LS 4х70 выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Спецификация
Количества жил 4
Материал жилы Медный
Маркировка ВВГнг-LS
Сечения кабеля 70

Масса (вес), наружный диаметр кабеля ВВГнг(A)-LS 4х70 — 1кВ

Расчетная масса (вес) 3 598,0 кг/км
Наружный диаметр 36,1 мм
Минимальный барабан № 12 — 225 м
Макс. длина в бухте 13 м
