Кабель ААБл-10 3х240 ож

Кабель ААБл-10 3х240 ож

Кабель силовой алюминиевый ААБл-10 3х240 предназначен для передачи электрического тока напряжением до 10000 Вольт с частотой 50 Герц.

+7 (342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

1299 руб. / м

метров

ААБл-10 3х240 ож — кабель силовой с 3 алюминиевыми жилами, сечением 240 миллиметров квадратных, в бумажной пропитанной изоляции, оболочке из алюминия и броне из стальных лент.

РАСШИФРОВКА МАРКИРОВКИ ААБЛ-10 3Х240

А — жила из алюминия.
А — Алюминиевая оболочка.
Б — броня из двух стальных лент.
л — лавсановая лента в составе подушки.
10 — кабель рассчитан на напряжение 10000 Вольт.
— количество жил.
240 — сечение жил в квадратных миллиметрах.
ож, ок — монолитное исполнение жилы.
мж, мк, мс — многопроволочное исполнение жилы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ ААБЛ-10 3Х240

Относительная влажность воздуха при эксплуатации кабеля ААБл-10 3х240 не должна превышать 98%.
Рабочая температура жилы — 60 градусов.
Максимальная температура жилы в режиме перегрузки — 80 градусов.
Номинальное переменное напряжение — 10000 Вольт.
Номинальное постоянное напряжение 25000 Вольт.
Минимальная температура при монтаже — 0 градусов.

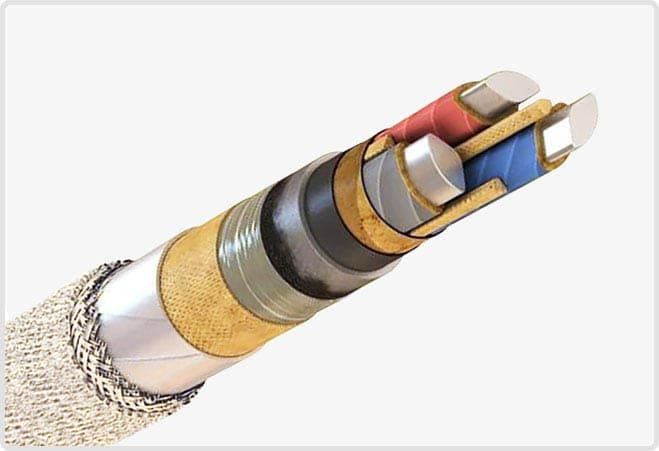

КОНСТРУКЦИЯ КАБЕЛЯ ААБЛ-10 3Х240

1) Жила — алюминиевая, однопроволочная или многопроволочная.
2) Изоляция — бумажная, пропитанная вязким изоляционным составом.
3) Заполнение — из бумажных жгутов.
4) Экран — из электропроводящей бумаги.
5) Оболочка — из алюминия.
6) Подушка — из битума, лавсановой пленки и крепированной бумаги.
7) Броня — из стальных лент.
8) Наружный покров — из волокнистой пряжи и покрытие предохраняющее кабель от слипания.

ПРИМЕНЕНИЕ КАБЕЛЯ ААБЛ-10 3Х240

Кабель силовой алюминиевый ААБл-10 3х240 предназначен для передачи электрического тока напряжением до 10000 Вольт с частотой 50 Герц.
Прокладывают кабель ААБл-10 3х240 в траншеях с низкой и средней коррозионной активностью с отсутствием блуждающих токов.

Спецификация
Количества жил 3
Материал жилы Алюминий
Маркировка ААБл
Сечения кабеля 240
