Кабель ААБл-10 3х185 ож

Кабель ААБл-10 3х185 ож

Кабель силовой алюминиевый ААБл 3х185  10кВ используют для передачи электрического тока напряжением до 10 кВ.

+7 (342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru

1080 руб. / м

метров

Кабель ААБл-10 3х185



Кабель ААБл-10 используют для передачи и распределения электрической энергии в стационарных установках в электрических сетях напряжением до 10кВ. Кабель применяют в макроклиматических районах с умеренным и холодным климатом.

Прокладывают ААБЛ 10кВ в земле (траншеях) с низкой и средней коррозийной активностью с отсутствием блуждающих токов.

Расшифровка маркировки кабеля ААБЛ 3х185 10кВ

А — жила из алюминия.
А — Алюминиевая оболочка.
Б — броня из двух стальных лент.
л — лавсановая лента в составе подушки.
10 — кабель рассчитан на напряжение 1000 Вольт.
— количество жил.
185 — сечение жил в квадратных миллиметрах.
ож, ок — монолитное исполнение жилы.
мж, мк, мс — многопроволочное исполнение жилы.

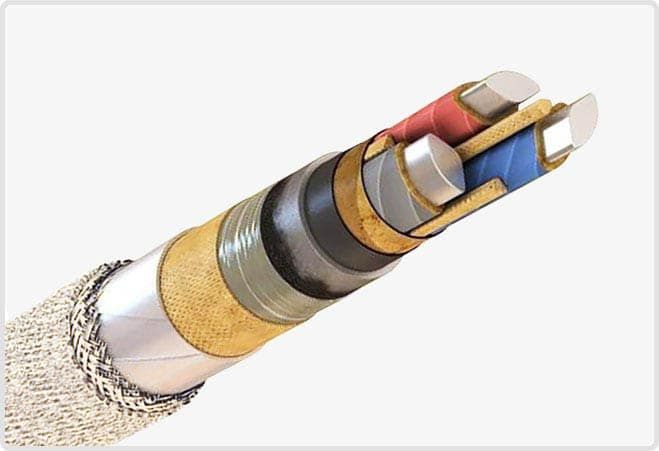

Конструкция кабеля ААБл 3х185 10кВ

1) Жила — алюминиевая, однопроволочная или многопроволочная.
2) Изоляция — бумажная, пропитанная вязким изоляционным составом.
3) Заполнение — из бумажных жгутов.
4) Экран — из электропроводящей бумаги.
5) Оболочка — из алюминия.
6) Подушка — из битума, лавсановой пленки и крепированной бумаги.
7) Броня — из стальных лент.
8) Наружный покров — из волокнистой пряжи и покрытие предохраняющее кабель от слипания.

Технические характеристики кабеля ААБл 3х185 — 10кВ

Номинальное переменное напряжение 10 кВ частотой 50 Гц
Длительно допустимая токовая нагрузка 275 А в земле, 298 А на воздухе
Строительная длина не менее 60% партии по 350 м, не более 40% — по 200 м
Маломеры в партии не более 5% кусками от 50 м
Допустимая температура нагрева жил 60…70 °C в зависимости от состава бумажной пропитки
Максимальная температура нагрева жил 80…90 °C при перегрузке, 200 °C при токе КЗ
Минимальный радиус изгиба 25 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет

ААБл 3х185 10кВ аналоги

  • ААБ2л-10
  • ААБлГ-10

Доставка кабеля ААБл 3х185 10кВ

Доставку по городу Перми и в транспортные компании делаем БЕСПЛАТНО. А также в зависимости от объема закупаемой продукции мы имеем возможность отправить ААБЛ 3х185 10 кВ выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Масса (вес), наружный диаметр кабеля ААБл 3х185 — 10кВ

Расчетная масса (вес) 4 713,0 кг/км
Наружный диаметр 53,9 мм
Минимальный барабан № 20 — 265 м
Макс. длина в бухте 10 м
