Кабель АВБбШв 4х35

Кабель АВБбШв 4х35

Кабель алюминиевый силовой бронированный АВБбШв 4х35 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91; e-mail: 2045286@mail.ru

147 руб. / м

метров

Кабель АВБбШв 4х35



АВБбШв 4х35 применяют для передачи и распределения тока. Его используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки. Также размещают марку в местах с повышенным уровнем пожаро- и взрывоопасности. Располагают изделия возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 4х35 — является устаревшей маркировкой. По новому ГОСТ 31996-2012 обозначение (б) было исключено, но конструкция и характеристики не изменились.

Современная маркировка: АВБШв 4*35

Расшифровка маркировки АВБбШв 4х35

А — алюминиевая токопроводящая жила.
В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — не имеет подушку между броней и внутренней оболочкой.
Шв — оболочка выполнена из поливинилхлорида.
— количество токонесущих жил.
35 — сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

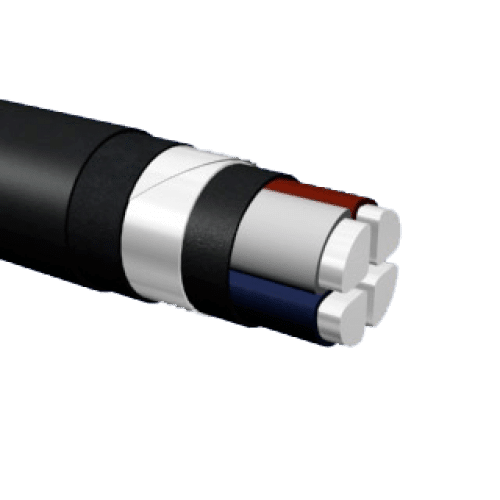

Конструкция кабеля

1. Четыре однопроволочные или многопроволочные круглые или секторные токопроводящие алюминиевые жилы номинальным сечением 35 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,2 мм.

3. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 2,0 мм.

Технические характеристики кабеля АВБбШв 4х35

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 101 А на воздухе, 112 А в земле
Допустимый ток односекундного КЗ 3,86 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления
АВБбШв 4х35 цена, аналоги

АВБбШв 4х35 пользуется большой популярностью на рынке. Вы можете купить кабель АВБбШв 4х35 в нашем интернет-магазине по самой выгодной цене. Доставку осуществляем во все регионы России. Также вы можете приобрести аналоги марки:

  • АВБбШвнг — при возгорании не поддерживает горение.
  • АВБбШв-ХЛ — в хладостойком климатическом исполнении
  • АВБШвнг — при возгорании не поддерживант горение.

Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить?

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Доставим кабель по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Кемерово, Новокузнецк, Красноярск, Иркутск, Хабаровск, Уфа, Нижний Новгород, Саратов, Самара, Воронеж, Санкт-Петербург, Москва, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.

Отгрузка за 24 часа!

Совершите покупку сейчас! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru

Масса (вес), габаритные характеристики кабеля АВБбШв 4х35
Расчетная масса (вес) 1 324,0 кг/км
Наружный диаметр 29,3 мм
Минимальный барабан № 10 — 220 м
Макс. длина в бухте 37 м
