Кабель АВБбШв 4х25

Кабель АВБбШв 4х25

Кабель алюминиевый силовой бронированный АВБбШв 4*25 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204 52 86, 204 52 91;   e-mail: 2045286@mail.ru

руб. / м

метров

Кабель АВБбШв 4х25



АВБбШв 4х25 применяется для передачи и распределения тока. Его используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки. Также размещают марку в местах с повышенным уровнем пожаро- и взрывоопасности. Располагают изделия возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 4х25 – является устаревшей маркировкой. По новому ГОСТ 31996-2012 обозначение (б) было исключено, но конструкция и характеристики не изменились. Современная маркировка: АВБШв 4*25

Расшифровка маркировки кабеля АВБбШв 4х25

А – алюминиевая токопроводящая жила.
В – изоляция из ПВХ пластиката.
Б – броня из стальных оцинкованных лент.
б – не имеет подушку между броней и внутренней оболочкой.
Шв – оболочка выполнена из поливинилхлорида.
– количество токонесущих жил.
25 – сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) – однопроволочное исполнение жил.
(мс), (мк) или (мж) – многопроволочное исполнение жилы.
(0,66) – номинальное напряжение 660 Вольт.
(1,0) – номинальное напряжение 1000 Вольт.

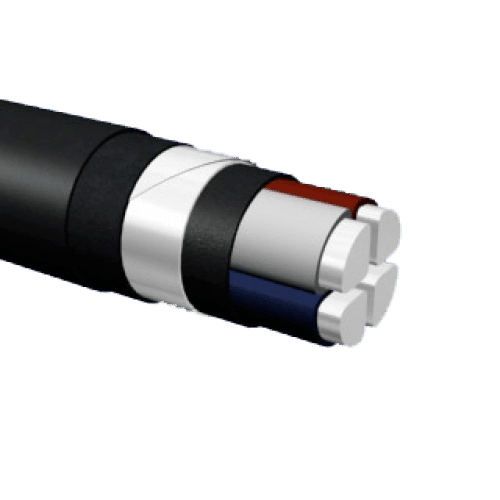

Конструкция кабеля

Жила – алюминиевая, первого или второго класса по ГОСТ 15150-69.

Изоляция – из ПВХ пластиката различных цветов.

Внутренняя оболочка – из поливинилхлорида.

Броня – из двух стальных оцинкованных лент.

Наружная оболочка – из ПВХ пластиката.

Технические характеристики кабеля АВБбШв 4х25

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 81 А на воздухе, 93 А в земле
Допустимый ток односекундного КЗ 2,78 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления
АВБбШв 4х25 цена, аналоги

Купить кабель АВБбШв 4х25 Вы можете в нашем интернет-магазине по самой выгодной цене. Также вы можете приобрести аналоги марки:

  • АВБбШвнг – при возгорании не поддерживает горение.
  • АВБбШв-ХЛ – в хладостойком климатическом исполнении
  • АВБШвнг – при возгорании не поддерживант горение.
Масса (вес), наружный диаметр кабеля АВБбШв 4х25 – 1кВ
Расчетная масса (вес) 986,0 кг/км
Наружный диаметр 26,7 мм
Минимальный барабан № 8 — 65 м
Макс. длина в бухте 50 м
