Кабель АВБбШв 4х16

Кабель АВБбШв 4х16

Кабель алюминиевый силовой бронированный АВБбШв 4*16 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru

102 руб. / м

метров

АВБбШв 4х16



Кабель АВБбШв используют для передачи и распределения тока. Изделие отлично переносит механические нагрузки. Кабель прокладывают в местах с повышенным уровнем пожаро- и взрывоопасности, а также возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 4х16 — устаревшая маркировка кабеля. По новому ГОСТ 31996-2012 обозначение (б) исключили. Но конструкция и характеристики не изменились. Современная маркировка: АВБШв 4*16.

Расшифровка маркировки АВБбШв 4х16:

  • А — алюминиевая токопроводящая жила.
    В — изоляция из ПВХ пластиката.
    Б — броня из стальных оцинкованных лент.
    б — не имеет подушку между броней и внутренней оболочкой.
    Шв — оболочка выполнена из поливинилхлорида.
    — количество токонесущих жил.
    16 — сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

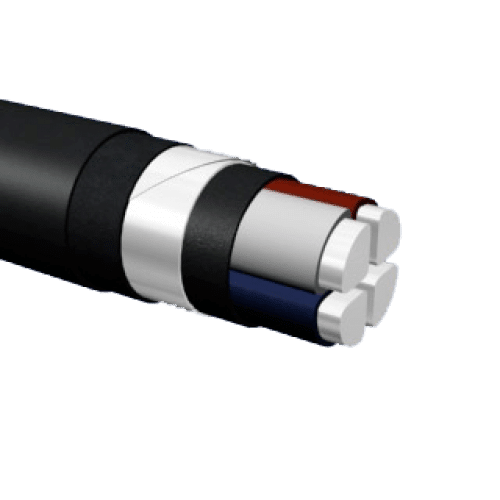

Конструкция кабеля АВБбШв 4х16

1. Четыре однопроволочные круглые токопроводящие алюминиевые жилы.

2. Изоляция жилы из ПВХ пластиката

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката

5. Броня из двух стальных оцинкованных лент

6. Герметичный защитный шланг из ПВХ пластиката.

Технические характеристики кабеля АВБбШв 4х16

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 62 А на воздухе, 71 А в земле
Допустимый ток односекундного КЗ 1,13 кА
Сопротивление изоляции при 20 °С не менее 5,8 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

АВБбШв 4х16 цена, аналоги.

Купить АВБбШв 4х16 Вы можете в нашем интернет-магазине по самой выгодной цене. Кабель в наличии. Но при необходимости вы можете приобрести аналоги марки:

  • АВБбШвнг — при возгорании не поддерживает горение.
  • АВБбШв-ХЛ — в хладостойком климатическом исполнении
  • АВБШвнг — при возгорании не поддерживант горение.

Доставка кабеля АВБбШв 4х16:

Доставим кабель АВБбШв 4х16 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Масса (вес), наружный диаметр кабеля АВБШв 4х16 — 1кВ

Расчетная масса (вес) 747,0 кг/км
Наружный диаметр 22,6 мм
Минимальный барабан № 8 — 90 м
Макс. длина в бухте 66 м
