Кабель АВБбШв 5х16

Кабель АВБбШв 5х16

Кабель алюминиевый силовой бронированный АВБбШв 5*16 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204 52 86, 204 52 91;  e-mail: 2045286@mail.ru

123 руб. / м

метров

Кабель АВБбШв 5х16



АВБбШв применяют для передачи и распределения тока. Изделие отлично переносит механические нагрузки. Также размещают марку в местах с повышенным уровнем пожаро- и взрывоопасности. Располагают изделия возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 5х16 — является устаревшей маркировкой. По новому ГОСТ 31996-2012 обозначение (б) было исключено, но конструкция и характеристики не изменились. Современная маркировка: АВБШв 5*16.

Расшифровка маркировки АВБбШв 5х16

А — алюминиевая токопроводящая жила.
В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — не имеет подушку между броней и внутренней оболочкой.
Шв — оболочка выполнена из поливинилхлорида.
— количество токонесущих жил.
16 — сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

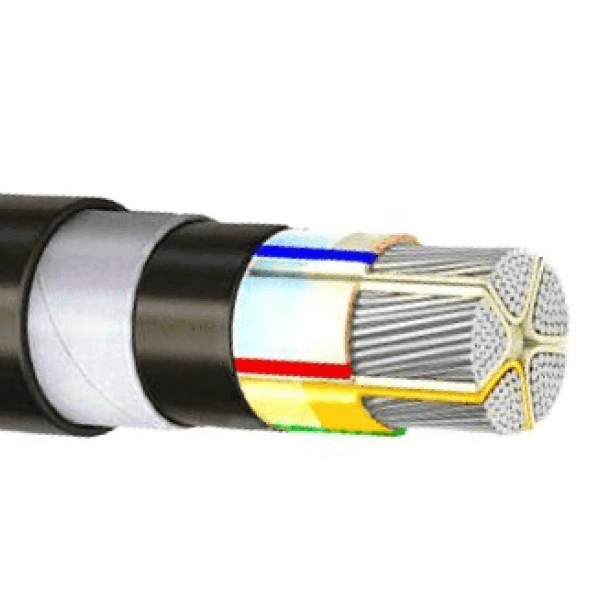

Конструкция кабеля АВБбШв 5х16

Жила — алюминиевая, первого или второго класса по ГОСТ 15150-69.

Изоляция — из ПВХ пластиката различных цветов.

Внутренняя оболочка — из поливинилхлорида.

Броня — из двух стальных оцинкованных лент.

Наружная оболочка — из ПВХ пластиката.

Технические характеристики кабеля АВБбШв 5х16

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 62 А на воздухе, 71 А в земле
Допустимый ток односекундного КЗ 1,13 кА
Сопротивление изоляции при 20 °С не менее 5,8 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

АВБбШв 5х16 цена, аналоги.

АВБбШв 5х16 пользуется большой популярностью на рынке. Вы можете купить кабель АВБбШв 5х16 в нашем интернет-магазине по самой выгодной цене. Доставку осуществляем во все регионы России. Также вы можете приобрести аналоги марки:

  • АВБбШвнг — при возгорании не поддерживает горение.
  • АВБбШв-ХЛ — в хладостойком климатическом исполнении
  • АВБШвнг — при возгорании не поддерживант горение.

Масса (вес), наружный диаметр кабеля АВБШв 5х16 — 1кВ

Расчетная масса (вес) 891,0 кг/км
Наружный диаметр 24,9 мм
Минимальный барабан № 8 — 75 м
Макс. длина в бухте 56 м
