Кабель ВВГнг 4х150



Кабель ВВГнг 4х150 используют для передачи и распределения электрической энергии внутри цепи. Как правило, ВВГнг монтируют в стационарных установках, прокладывают групповым и одиночным методом. Кабель ВВГнг не поддерживает горение.

ВВГнг 4х150– сокращенная маркировка кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 4*150

Кабель ВВГнг(А) 4х150 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Расшифровка кабеля ВВГнг:

• В — поливинилхлоридная изоляция;
• В — оболочка провода изготовлена из ПВХ пластика.
• Г — изделие не оснащено дополнительной защитой, то есть кабель «голый».
• нг — внешняя оболочка провода не поддерживает горения.
• 4 – Количество токопроводящих жил.
• 150 – Сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение до 660 Вольт.
(1,0) – Кабель рассчитан на напряжение до 1000 Вольт.

Силовой кабель ВВГнг 4х150 монтируется в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Кабель используют в пожароопасных зонах и взрывоопасных помещениях. Оно не боится влаги, поэтому его часто монтируют в затапливаемых туннелях и шахтах.

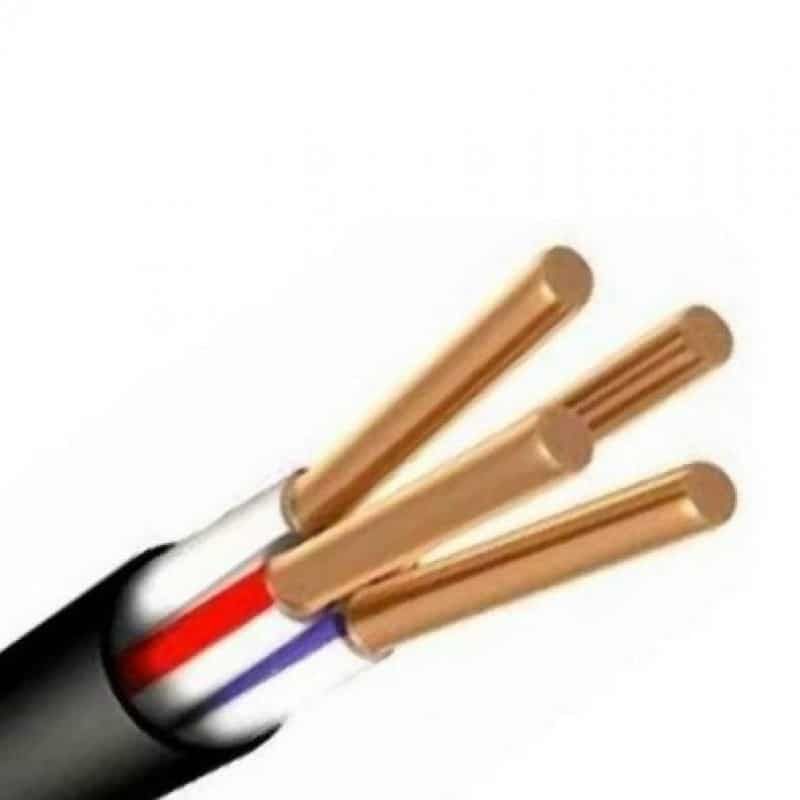

Конструкция кабеля ВВГнг 4х150:

1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным
сечением 150 мм², соответствующие 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,8 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,4 мм либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент или лент нетканого полотна суммарной номинальной толщиной 0,4 мм.

5. Оболочка из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2.3 мм.

Технические характеристики кабеля ВВГнг(A) 4х150 – 1кВ

Номинальное переменное напряжение	1 кВ частотой 50 Гц
Испытательное переменное напряжение	3,5 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Длительно допустимая токовая нагрузка	321 А на воздухе, 332 А в земле
Допустимый ток односекундного КЗ	16,30 кА
Сопротивление изоляции при 20 °С	не менее 3,7 МОм·км
Строительная длина	по заказу потребителя
Допустимая температура нагрева жил	70 °C
Максимальная температура нагрева жил	90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба	7,5 наружных диаметров
Диапазон рабочих температур	−50…+50 °C
Срок службы	не менее 30 лет с даты изготовления

ВВГнг 4х150 аналоги:

Кабель ВВГнг 4х150 всегда имеется в наличии на складе. Но при необходимости можно заменить кабелем ВВГнг-LS, ВВГнг-FRLS.

Доставка кабеля ВВГнг 4х150

Доставим кабель ВВГнг 4х150 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить Кабель ВВГнг 4х150 выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Спецификация
Количества жил	4
Материал жилы	Медный
Маркировка	ВВГнг
Сечения кабеля	150

Масса (вес), наружный диаметр кабеля ВВГнг(A) 4х150 – 1кВ

Расчетная масса (вес)	6 815,0 кг/км
Наружный диаметр	47,4 мм
Минимальный барабан	№ 14 — 270 м
Макс. длина в бухте	7 м
