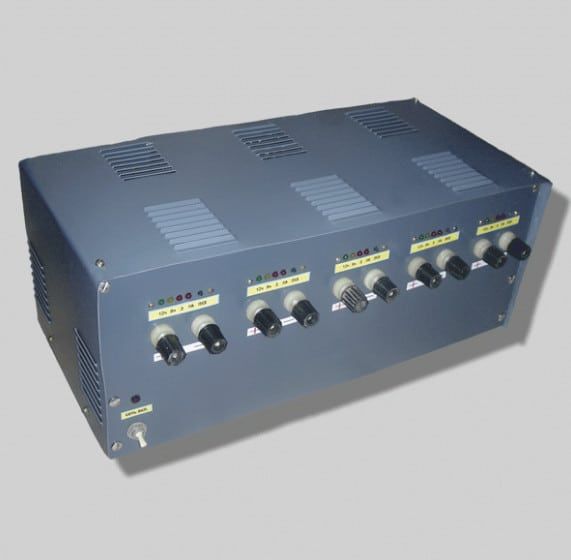

Блок зарядно-тренировочный БЗТ

Блок зарядно-тренировочный БЗТ предназначен для заряда, разряда и проведения тренировочных циклов доливных, герметичных Ni-Cd, Li-ion и других аккумуляторных батарей (АБ) на номинальную емкость до 14 А*ч, с номинальным напряжением до 3,6 В, применяемых в осветительных приборах.

Основное применение – горнодобывающая промышленность и железнодорожный транспорт.

Преимущества

• функция тренировки АБ в режиме «Цикл».

Конструкция

Конструктивно блок выполнен в настольном варианте и состоит из:

• шасси, на котором смонтированы элементы схемы выпрямителя и стабилизатора тока;
• металлического корпуса, на лицевой панели которого расположены органы управления, приборы контроля режимов работы, элементы сигнализации, клеммы подключения батарей или зарядные ключи. Включение блока в сеть 220В производится при помощи сетевого шнура.

Блок выпускается в исполнениях:

• 5 зарядных мест
• БЗТ-1 – для непосредственного подключения АБ
• БЗТ-1-02 – для непосредственного подключения АБ светильников типа СГВ
• 9 зарядных мест
• БЗТ-03 – для подключения АБ через зарядный узел, расположенный на фаре светильника
• 10 зарядных мест
• БЗТ-02 – для непосредственного подключения АБ светильников типа СГВ.

Различие модификаций обуславливается конструктивными решениями узлов зарядки АБ.

Функции

• заряд аккумуляторной батареи регулируемым стабилизированным током
• разряд аккумуляторной батареи регулируемым стабилизированным током
• контроль тока заряда батареи по амперметру
• индикацию режима разряда батареи по световому индикатору
• защиту от токов короткого замыкания в цепи заряда батареи
• контроль напряжения в режиме заряда и разряда по вольтметру.
