Автоматические зарядные станции серий Заряд

Автоматические зарядные станции серий Заряд

Область применения — угольная, горнорудная, нефтедобывающая, нефтеперерабатывающая промышленность, железнодорожный транспорт.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

Автоматические зарядные станции АЗС-Заряд 2 предназначены для заряда аккумуляторных батарей (АБ) шахтных головных светильников при постоянном стабилизированном напряжении.

Автоматическая зарядная станция нового поколения АЗС-Заряд 4 предназначена для автоматического заряда комбинированным режимом аккумуляторных батарей (АБ) шахтных головных светильников.

Автоматическая зарядная станция нового поколения АЗС-Заряд 4М предназначена для автоматического заряда комбинированным режимом переносных приборов аэрогазового контроля.

Автоматическая зарядная станция нового поколения АЗС-Заряд 5 не имеет аналогов на Российском рынке и предназначена для автоматического заряда аккумуляторных батарей (АБ) головных светильников и приборов аэрогазового контроля. Осуществляет автоматизированный учет работы батареи в течение всего срока службы.

Область применения — угольная, горнорудная, нефтедобывающая, нефтеперерабатывающая промышленность, железнодорожный транспорт.

Преимущества

АЗС-Заряд 2:

  • заряжает одновременно до 100 АБ и позволяет разместить для хранения столько же самоспасателей.

АЗС-Заряд 4:

  • исключает выход из строя АБ светильников от перезаряда и глубокого разряда
  • обнаруживает нарушение зарядной цепи светильника, своевременно выявляет основные дефекты АБ
  • возможность заряда АБ без доразряда, уменьшает время заряда АБ светильника на 2÷3 часа по сравнению с АЗС-Заряд 2, что позволяет, при многосменном режиме работы предприятия, уменьшить резерв светильников на шахте.

АЗС-Заряд 5:

  • настройка, текущее управление и обработка информации через персональный компьютер. Возможность подключения группы станций по локальной сети к единому компьютеру позволяет с одного рабочего места производить настройку, текущий контроль и обработку базы данных
  • наличие жидкокристаллического дисплея (ЖКИ), позволяет производить анализ параметров и оценивать состояние аккумуляторных батарей в процессе эксплуатации не дожидаясь их выхода из строя
  • функция тренировки батарей в режиме «Цикл»
  • организация системы табельного учета

Конструкция

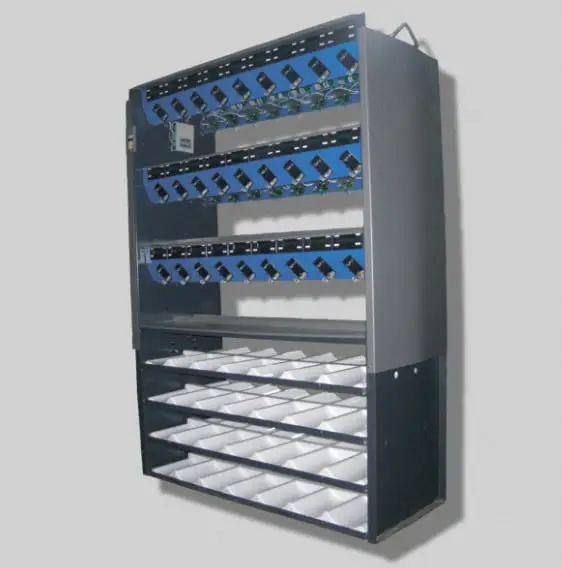

Станции АЗС-Заряд 4, АЗС-Заряд 4М, АЗС-Заряд 5, состоят каркаса, в верхней части которого установлены шесть зарядных полок, по три с каждой стороны. На каждой полке расположены девять зарядных ячеек (ЗЯ) с зарядными ключами для подключения фары головного светильника или устройства для заряда АБ и других приборов.

Над каждой ЗЯ расположена светодиодная индикация режимов работы:

  • для АЗС-Заряд 4, АЗС-Заряд 4М — заряд 9 и 12 часов, переход в режим заряда, разряд или авария;
  • для АЗС-Заряд 5 — заряд, разряд, авария.

Кнопка управления осуществляет запуск ЗЯ в выбранном режиме заряда и сброс аварии.

Питание на ЗЯ подается с блоков питания (БП), из расчета — один БП на девять ЗЯ, т.е. на каждую зарядную полку. В нижней части  каркаса размещаются полки для хранения самоспасателей.

Станция АЗС-Заряд 2 состоит из двух каркасов между которыми расположено зарядное устройство.

В станциях АЗС-Заряд 5, каждая ЗЯ дополнительно оснащена жидкокристаллическим дисплеем (ЖКИ), на который выводится текущая информация: режим работы (заряд, разряд, подзаряд, авария), параметры режима (напряжение, ток, время).

Информация о параметрах АБ с ЖКИ поступает на блок сбора информации (БСИ), который установлен для связи станции с персональным компьютером (ПК). Имеется возможность подключения группы станций к одному ПК. Каждая ЗЯ индивидуально настраивается оператором ПК по следующим параметрам: табельный номер; ФИО работника; участок. Необходимый режим работы настраивается в зависимости от типа, номинальной емкости и напряжения заряжаемых аккумуляторных батарей, а также необходимого времени заряда и разряда.

Сохраняющаяся база данных по режимам заряда и времени постановки и снятия светильника или прибора на зарядную станцию позволяет осуществлять табельный учет, а также проводить сортировку АБ по емкости и своевременно производить замену аккумуляторов с низкой емкостью.

АЗС-Заряд 2 обеспечивает:

  • автоматическую защиту АБ от недопустимого повышения зарядного напряжения
  • автоматическую защиту от длительной перегрузки и от токов короткого замыкания
  • звуковую и световую сигнализацию при включении и выключении станций и при срабатывании устройств автоматической защиты
  • простоту перехода с зарядки герметичных на зарядку доливных батарей переключением тумблера.

АЗС-Заряд 4, АЗС-Заряд 4М обеспечивает:

  • доразряд АБ до минимального напряжения разряда
  • автоматическое переключение в режим «Заряд» стабилизированным током
  • автоматическое переключение в режим подзарядки малым током
  • защиту АБ от перезаряда
  • регулировку тока разряда и тока заряда АБ
  • возможность отключения режима предварительного разряда АБ.

АЗС-Заряд 5 обеспечивает:

  • доразряд АБ установленным током до установленного минимального напряжения
  • автоматическое переключение в режим заряда установленным стабилизированным током в течении установленного времени (для герметичных Ni-Cd и Ni-MH АБ)
  • автоматическое переключение в режим заряда с ограничением максимального тока и максимального напряжения в течении установленного времени или срабатывания встроенного в АБ устройства контроля заряда (для Li-ion и доливных Ni-Cd АБ)
  • автоматическое переключение по окончании заряда в режим подзаряда АБ малым током для компенсации саморазряда АБ или потребления энергии дополнительными устройствами, встроенными в прибор
  • измерение емкости АБ при регулируемых параметрах контрольного разряда (ток, минимальное напряжение) — запускается вручную оператором
  • контроль цепи заряда/разряда (обрыв, повышенное сопротивление)
  • контроль АБ после заряда при помощи кратковременной нагрузки
  • вывод информации на ЖКИ о текущем режиме работы и его параметрах (время, напряжение, ток)
  • индикацию и краткое описание аварийной ситуации
  • светодиодную индикацию режимов заряд, разряд и авария
  • автоматическое сохранение текущих параметров и режимов при отключении электропитания и продолжение работы с момента прерывания при включении электропитания
  • передачу информации о текущих режимах работы на ПК оператора
  • защиту от короткого замыкания и переполюсовки при подключении АБ.
Технические условия ТУ 3146-007-50578968-2014
ТУ 3146-005-50578968-2014
Декларация о соответствии № ТС N RU Д-RU.ММ04.В.03656
Исполнение (маркировка взрывозащиты) Общепромышленное
Климатическое исполнение и категория размещения по ГОСТ 15150 Заряд  2 УХЛ 4
Заряд 3; Заряд 4; Заряд 4М; Заряд 5 УХЛ 4.2
Температура окружающей среды, ⁰С 10÷35
Степень защиты от внешних воздействий IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 I
