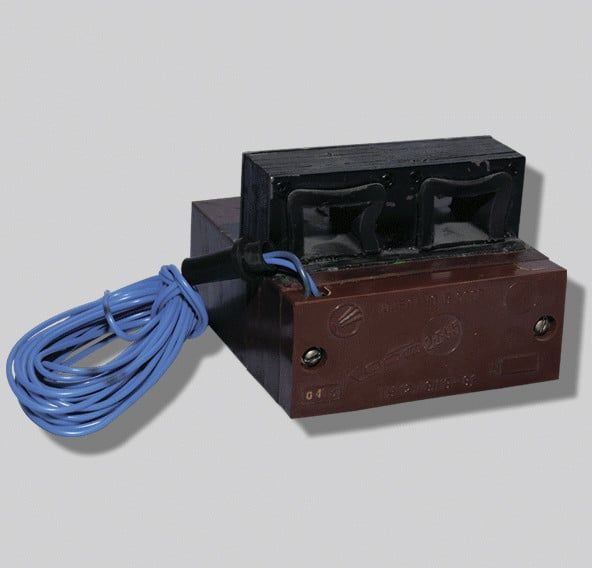

Аппарат контроля работы электродвигателей КОРД

Аппарат контроля работы электродвигателей КОРД

Устройство КОРД используется для управления работой электрических двигателей горных машин.

+7 (342) 204 52 86  e-mail: 2045286@mail.ru

Цена: По запросу

Устройство КОРД используется для управления работой электрических двигателей горных машин. Механизм направлен на защиту двигателей и обеспечение бесперебойной и надежной работы во время производства.

Функции

Устройство КОРД производится в трех разных видах. Модификация влияет на осуществление определенных функций:

  • КОРД 1 направлен на эксплуатацию во время автоотключения электрического двигателя в результате опрокидывания или незавершенного пуска.
  • КОРД 2 занимается контролем и оберегает мотор от поломок при образовании технологических перегрузок.
  • КОРД 3 осуществляет функции двух первых аппаратов и дополнительно обеспечивает автоматическую остановку двигателя во время потери одной из фаз. Также эта версия защищает электромотор при технологических перегрузках.

Строение механизмов

КОРД 1 и КОРД 2 оформлены в виде блоков, которые содержат электрические схемы. Их смонтированные элементы покрыты эпоксидным компаундом. Вещество оберегает механизмы от поломок. Подпитка исполнительных и измерительных цепей этих устройств обеспечивается с помощью встроенных трансформаторов тока. В съёмной крышке каждого блока размещаются зажимы главных деталей и цепей контроля.

КОРД 3 представляет собой сочетание устройств КОРД 1 и КОРД 2. Аппараты соединены между собой перемычкой.

Технические условия ТУ 12.48.118-81
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ 5, Т5
Температура окружающей среды, ⁰С -5…+60



Модификация КОРД1-I КОРД1-II КОРД2-I КОРД2-II КОРД3-I КОРД3-II
Уставки тока срабатывания при опрокидывании двигателя (Iср), А 24, 28, 32, 40, 45, 48, 58, 68, 80, 95, 118, 138, 162, 188 135, 165, 190, 220, 250, 270, 330, 380, 440, 500 24, 28, 32, 40, 45, 48, 58, 68, 80, 95, 118, 138, 162, 188 135, 165, 190, 220, 250, 270, 330, 380, 440, 500
Выдержка времени tср  на срабатывание при скачкообразном изменении тока от 0 до 1,3 Iср, С +0,5

2,2

-0,3

+0,5

2,2

-0,3

Точность срабатывания защиты по току, % от Iср ±10 ±10
Уставки контролируемых токов двигателя Iк, А 8,10, 13,   17, 20, 25, 31, 37, 40, 45, 50, 62, 75, 90 55, 69,    84, 100, 110, 120, 138, 168, 200, 240 8,10, 13, 17, 20, 25, 31, 37, 40, 45, 50,   62, 75, 90 55, 69, 84, 100, 110, 120, 138, 168, 200, 240
Количество контролируемых фаз, шт. 1 2 3
Наличие исполнительных контактов, переключающих 1 2
Габаритные размеры, мм, не более 120*90*90 120*120*90 120*210*90
Масса, кг, не более 1,5 2,2 3,7
Срок службы, мес. 4
Гарантийный срок, мес. 15
