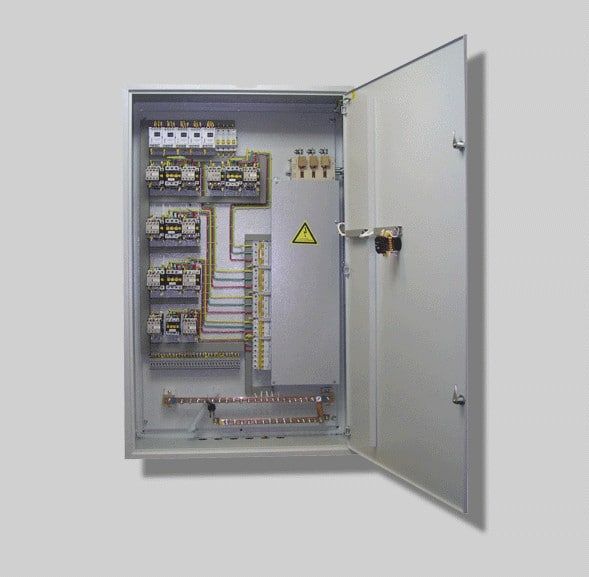

Распределительные силовые шкафы серии ШРС1, ШР11

Применение и назначение

Модели распределительных силовых шкафов ШРС1 и ШР11 используются в местах, где необходимы прием и распределение электроэнергии. Номинальные токи и напряжение трехфазного переменного тока, на которые рассчитаны шкафы, составляют не более 400А и 380В соответственно, частота 50Гц. Отходящие линии защищаются предохранителями:

• токи до 100А – ППН33;
• токи до 250А – ППН35;
• токи до 400А – ППН37.

Особенности конструкции

Силовые шкафы данной модификации представляют собой сварные металлические корпуса с петельной дверцей на фасаде, которая обеспечивает доступ к панели управления, скрытой внутри шкафа. Исполнение шкафов – напольное. На панели управления размещается оборудование главных и вспомогательных цепей. Сверху ли снизу металлоконструкции шкафа предусмотрены отверстия для ввода и вывода питающих кабелей и проводов отходящих линий.

Условия эксплуатации

Распределительные силовые шкафы разрешены к использованию на высоте не превышающей 2000м над уровнем моря, во взрывобезопасной среде, не содержащей агрессивных паров и газов, способных повредить изоляционные материалы и металлические части конструкции.

По степени защиты шкафы могут поставляться в вариантах IP31 или IP54.

Изделия изготовлены в соответствии с ГОСТ 14254-96.

Также мы рады предложить нашим клиентам купить инвентарное вводно-распределительное устройство ИВРУ, заказ можно сделать, позвонив по телефону или оставив заявку на сайте.
