Провод МГШВ

Провод МГШВ представляет собой гибкую жилу из медных луженных проволок, покрытую шелковой (или полиэфирной) волокнистой изоляцией, а далее ПВХ изоляцией. Предназначен для прокладки внутри приборов для низковольтных сетей, для работы при рабочем переменном напряжении до 380В для сечений 0.12, 0.14 мм² и 1000В для сечений 0.20-1.50мм² частоты до 10 кГц и постоянном напряжении до 500 и 1500В. МГШВ производят по ТУ 16-505.437-82.

Преимущества

• стойкость к вибрациям ударам акустическим колебаниям
• не распространяет горение при одиночной прокладке
• стойкость к воздействию солнечному излучению, бензина, маслам

МГШВ расшифровка

• М – провод монтажный
• Г – гибкий
• Ш – жила покрыта шелковыми полиэфирными нитями
• В – изоляция из ПВХ пластиката
• 1 – с дополнительным пленочным слоем

Конструкция

• жила состоит и скрученных медных проволок, луженых оловянно-свинцовым припоем, с номинальным содержанием олова не менее 40%
• изоляция комбинированная обмотка нитями полиэфирными в два слоя во взаимно противоположных направлениях
• наружная изоляция из ПВХ пластиката

Технические характеристики МГШВ

• стандарт: ТУ 16-505.437-82
• климатическое исполнение: В
• жила: многопроволочная медная луженая
• сечение жил МГШВ, мм2: 0.12; 0.14; 0.20; 0.35; 0.50; 0.75; 1.0; 1.5
• сечение жил МГШВ-1, мм2: 0.35; 0.50; 0.75; 1.0; 1.5
• класс гибкости:
  •  0.12; 0.2; 1.0; 1.5 мм², соответствующая 4 классу по ГОСТ 22483-2012
  • 0.35…0.75 мм², соответствующая 5 классу по ГОСТ 22483-2012
• изоляция: в виде обмотки плёнками из фторопласта-4
• толщина изоляции, мм: 0.12-0.18
• испытательное напряжение провода сечений, В:
  • 0.08-0.14мм2 до 10кГц – до 380 В
  • 0.20-1.5мм2 до 10кГц – до 1000 В
  • 0.08-0.14мм2 до 50кГц – 800 В
  • 0.20-1.5мм2 до 50кГц – 2000 В
• электрическое сопротивление изоляции 1м длины. МОм, не менее:
  • в нормальных климатических условиях – 2х10⁴
  • при температуре 70°С – 1х10ᵌ
  • при температуре до 35°С и относительной влажности воздуха 98% – 1х10²
• импульсное напряжение, В: 700
• относительная влажность воздуха – 98% при t 25°С
• строительная длина, не менее, м: 50
• минимальный радиус изгиба: 5 наружных диаметра
• диапазон рабочих температур, °С: -50…+70
• цвет: белый, желтый, оранжевый, красный, розовый, голубой, зеленый, коричневый, серый, черный, фиолетовый
• код ОКПО: 35 8321
• фасовка: бухта, катушка, барабан

Провод МГШВ сечение, диаметр, вес

Купить провод МГШВ

МГШВ 0.35, МГШВ 0.75, МГШВ 2 или другого сечения Вы можете купить следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Доставка

МГШВ ТУ 16-505.437-82 доставляем в транспортные компании в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность провод монтажный МГШВ ГОСТ отправить выделенным транспортом в такие города, Архангельск, Астрахань, Ашхабад, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Вильнюс, Грозный, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!

Звоните по тел: +7 (342) 204-52-81, 204-52-91; или пишите на почту 2045286@mail.ru

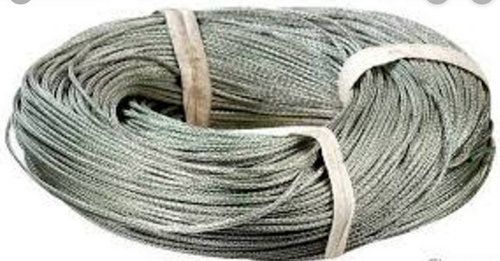

Также мы рады предложить нашим клиентам провод МГШВЭ купить, заказ можете сделать у нас, позвонив по телефону или оставив заявку на сайте.
