Провод МГШВЭ

Провод МГШВЭ

Провода МГШВЭ – соединительные проводниковые изделия, которые предназначены для внутриприборной или межприборной установки, соединения электронных и электрических устройств. Быстро и удобно провод МГШВЭ купить можете у нас оптом. Гарантия качества!

+7 (342) 204 52 81, 204 52 91;  e-mail: 2045286@mail.ru

руб. / м

метров

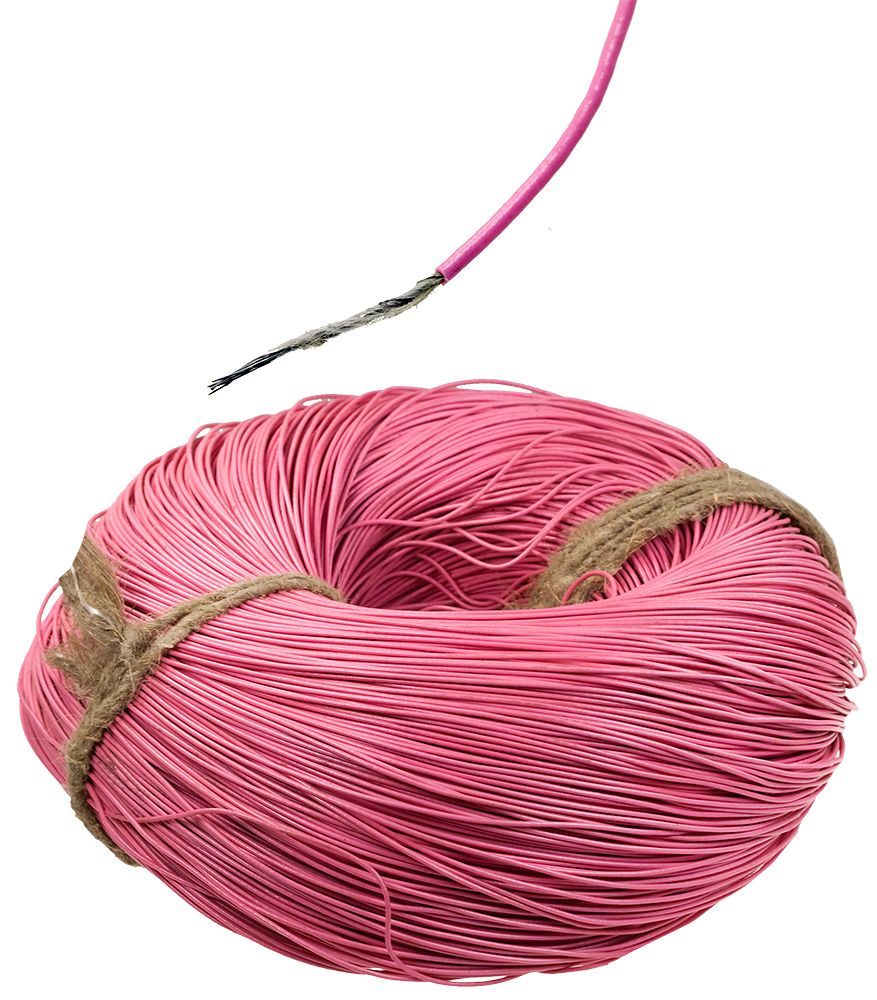

Провод МГШВЭ



МГШВЭ –  провод с медными лужеными жилами, с комбинированной волокнистой и ПВХ изоляцией, гибкий, экранированный (в виде оплетки из медных луженых проволок). Провод МГШВЭ соответствует ТУ 16-505.437-82.

Преимущества

  • экранированный
  • стойкий к вибрациям ударам акустическим колебаниям
  • не распространяет горение при одиночной прокладке
  • стойкий к воздействию солнечному излучению, бензина, маслам
  • устойчив к кратковременному воздействию температуры
    • +100 °С в течение 96 ч.
    • +130 °С в течение 5 мин.
    • +150 °С в течение 10 мин. (без повторного использования)

МГШВЭ расшифровка

  • М – провод монтажный
  • Г – гибкий
  • Ш – жила покрыта шелковыми полиэфирными нитями
  • В – изоляция из ПВХ пластиката
  • Э – экран (оплетка из медных проволок номинальным диаметром не более 0.15мм, луженных оловянно-свинцовым припоем с номинальным содержанием олова не более 40%

Конструкция

  • Токопроводящая жила – медь, луженная оловом. Токопроводящие жилы соответствуют 4 и 5 классам по ГОСТ 22483-77
  • Изоляция – полиэфирная нить и поливинилихлоридный пластикат
  • Экран – оплетка из медных, луженных оловом проволок

Двухжильные экранированные провода могут быть изготовлены с параллельно уложенными жилами (в обозначении марки добавляется индекс «П»)

Технические характеристики МГШВЭ

  • стандарт: ТУ 16-505.437-82
  • климатическое исполнение: В
  • жила: многопроволочная медная луженая
  • число жил, шт: 1, 2, 3
  • сечение жил одножильного МГШВЭ , мм2: 0.12; 0.14, 0.20; 0.35, 0.50; 0.75
  • сечение жил двужильного и 3-жильного МГШВЭ , мм2: 0.35; 0.50; 0.75
  • класс гибкости:
    •  0.12; 0.2; 1.0; 1.5 мм2, соответствующая 4 классу по ГОСТ 22483-2012
    • 0.35…0.75 мм2, соответствующая 5 классу по ГОСТ 22483-2012
  • изоляция: из ПВХ пластиката
  • экран: из медных луженых проволок
  • испытательное напряжение для сечений:
    • 0.12 и 0.14 мм2: 800 В
    • 0.2 и 1.5 мм2: 2000 В
  • электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, соответствует ГОСТ 22483-77
    • для сечений до 0,14 мм2: не более 140 МОм
  • электрическое сопротивление изоляции, пересчитанное на 1 м длины, должно быть:
    • в нормальных климатических условиях: не менее 20000 МОм
    • при температуре до 70 °С: не менее 1000 МОм
  • провода устойчивы к кратковременному воздействию температуры
    • +100 °С в течение 96 ч
    • +130 °С в течение 5 мин
    • +150 °С в течение 10 мин (без повторного использования)
  • импульсное напряжение, В: 700
  • относительная влажность воздуха – 98% при t 25°С
  • строительная длина, не менее, м: 50
  • минимальный радиус изгиба: 5 наружных диаметра
  • диапазон рабочих температур, °С: -50…+70
  • цвет: белый, желтый, оранжевый, красный, розовый, голубой, зеленый, коричневый, серый, черный, фиолетовый
  • код ОКПО: 35 8322
  • фасовка: бухта, катушка, барабан
Количество и
сечение жил,
шт. х кв.мм
Число и диаметр
проволок в жиле,
шт х мм
Масса провода,
кг/км
Наружный диаметр
не более, мм
Сопротивление
проводника при 20°C,
не более Ом/км
1х0,207×0,2010,32,291,7
1х0,3519×0,1514,92,560,0
1х0,5016×0,2017,52,840,1
1х0,7524×0,2023,53,326,7
2х0,3519×0,1529,44,660,0
2х0,5016×0,2035,55,240,1
2х0,7524×0,2046,35,826,7
3х0,3519×0,1536,34,960,0
3х0,5016×0,2044,85,440,1
3х0,7524×0,2059,16,826,7

Купить провод МГШВЭ

МГШВЭ 2х0.35, МГШВЭ 2х0.50, МГШВЭ 2х0.75 или другого сечения Вы можете купить следующим способом – позвоните нашим специалистам по номеру +7 (342) 204-52-81 и запросите счет или отправьте Вашу заявку с реквизитами предприятия на наш электронный адрес: 2045286@mail.ru

Цена МГШВЭ зависит от объема заказа и условий поставки.

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Провод монтажный МГШВЭ ТУ 16-505.437-82 доставляем в транспортные компании в черте города БЕСПЛАТНО! Также в зависимости от объема закупаемой продукции мы имеем возможность кабель МГШВЭ отправить выделенным транспортом в такие города, Архангельск, Астрахань, Ашхабад, Альметьевск, Абакан, Барнаул, Бузулук, Благовещенск, Баку, Бугуруслан, Бишкек, Вологда, Владимир, Воронеж, Волгоград, Владивосток, Вильнюс, Грозный, Душанбе, Ереван, Екатеринбург, Ишимбай, Иркутск, Ижевск, Кемерово, Киров, Киев, Курган, Кострома, Краснодар, Каспийск, Комсомольск-на-Амуре, Красноярск, Минск, Могилев, Мегион, Мурманск, Москва, Магнитогорск, Нижневартовск, Нижний Новгород, Новый Уренгой, Нур-Султан, Усинск, Ухта, Ульяновск, Новосибирск, Нижний Тагил, Оренбург, Омск, Пермь, Петрозаводск, Ростов-на-Дону, Рязань, Рига, Сыктывкар, Ставрополь, Стрежевой, Стерлитамак, Саратов, Самара, Сургут, Санкт-Петербург, Таллин, Тамбов, Ташкент, Таганрог, Томск, Тюмень, Тверь, Тбилиси, Уфа, Ульяновск, Усть-Кут, Улан-Удэ, Ханты-Мансийск, Хабаровск, Челябинск, Череповец, Чебоксары, Южно-Сахалинск, Чита, Якутск, Ярославль, а также в любую точку России!

Звоните по тел: +7 (342) 204-52-81, 204-52-91; или пишите на почту 2045286@mail.ru

Также мы рады предложить нашим клиентам провод медный М купить, заказ можете сделать у нас, позвонив по телефону или оставив заявку на сайте.
