Кабель ВВГнг-LS 5х10
Кабель силовой медный ВВГнг-LS 5х10 предназначен для стационарной установки в электрические сети напряжением до 1000 Вольт.
Кабель ВВГнг-LS 5х10 используют для общепромышленного применения ВВГнг(А)-LS 5*10 предназначен для эксплуатации в кабельных сооружениях и помещениях.
(342) 204-52-86, 204-52-91; e-mail: 2045286@mail.ru
250 руб. / м
Кабель ВВГнг-LS 5х10
Кабель ВВГнг-LS 5х10 предназначен для передачи и распределения электроэнергии. Изделию характерно всеклиматическое исполнение. Активно используется на различных промышленных объектах. Подходит для складских помещений. Возможна прокладка в зданиях общественного назначения. Успешно функционирует в реках, озерах и на высотах до 4300 метров над уровнем моря. Допускается прокладка под землей, в таком случае изделию необходимо обеспечить специальную защиту. Во время пожара товар не поддерживает горение. Расшифровка изделия:
- В — изоляция сделана из ПВХ-композиции;
- В — оболочка изготовлена из поливинилхлоридной композиции;
- Г — нет наружного покрова;
- нг — не поддерживает горение;
- LS — пониженное газо- и дымовыделение.
- 5 – Количество токопроводящих жил.
- 10 – Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение 660 Вольт.
(1) – Кабель рассчитан на напряжение 1000 Вольт.
У нас вы можете купить кабель ВВГнг-LS 5х10, цена товара зависит от необходимого вам метража. Наша фирма гарантирует выгодное сотрудничество. Стоимость наших товаров вас приятно удивит.

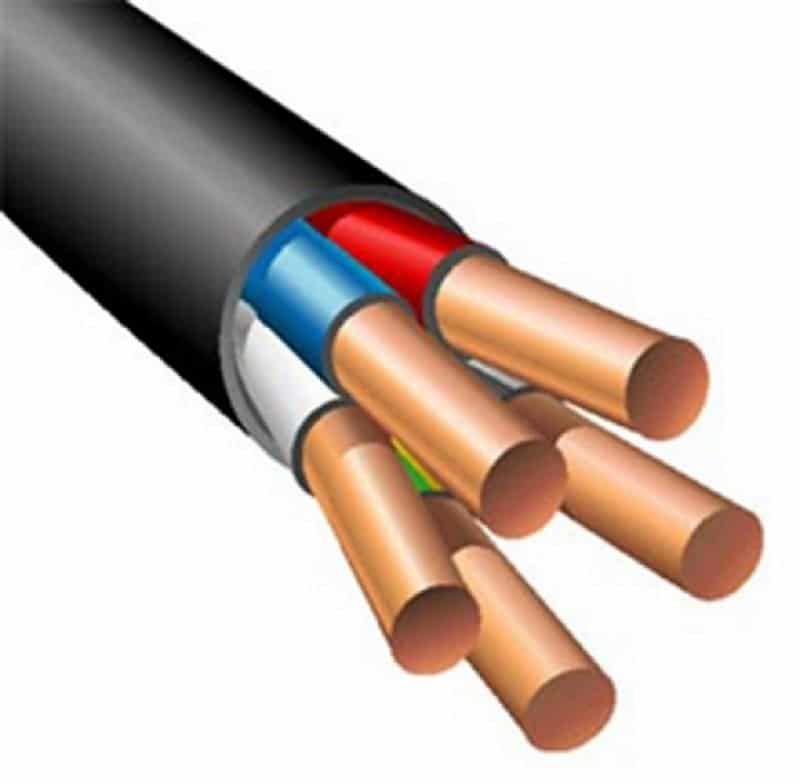

Конструкция кабеля ВВГнг-LS 5х10
1. Пять однопроволочных круглых токопроводящих медных жил номинальным сечением 10 мм2, соответствующих 1 классу по
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм.
3. Заполнение из ПВХ пластиката пониженной пожароопасности внутренних и наружных промежутков между скрученными изолированными жилами.
4. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,7 мм.
Технические характеристики кабеля ВВГнг-LS 5х10 – 1кВ
Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
Время выдержки при испытании | 10 мин |
Длительно допустимая токовая нагрузка | 66 А на воздухе, 77 А в земле |
Допустимый ток односекундного КЗ | 1,09 кА |
Сопротивление изоляции при 20 °С | не менее 7 МОм·км |
Строительная длина | не менее 450 м |
Маломеры в партии | не более 20% кусками от 50 м |
Допустимая температура нагрева жил | 70 °C |
Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
Минимальный радиус изгиба | 7,5 наружных диаметров |
Диапазон рабочих температур | −30…+50 °C |
Срок службы | не менее 30 лет с даты изготовления |
ВВГнг-LS 5х10 аналоги:
Ближайшим аналогом, имеющим схожие параметры, является ВВГнг-FRLS или ВВГнг-LSLTx. Если вам не удается подобрать изделие, то обратитесь к нашим опытным менеджерам. Они найдут качественную продукцию, которая подходит вам по стоимости и техническим характеристикам.
Доставка кабеля ВВГнг-LS 5х10:
Доставим ВВГнг-LS 5х10 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить Кабель ВВГнг-LS 5х10 выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.
Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
Спецификация | |
Количества жил | 5 |
Материал жилы | Медный |
Маркировка | ВВГнг-LS |
Сечения кабеля | 10 |
Масса (вес), наружный диаметр кабеля ВВГнг-LS 5х10 – 1кВ
Расчетная масса (вес) | 708,0 кг/км |
Наружный диаметр | 17,4 мм |
Минимальный барабан | № 8 — 160 м |
Макс. длина в бухте | 70 м |
