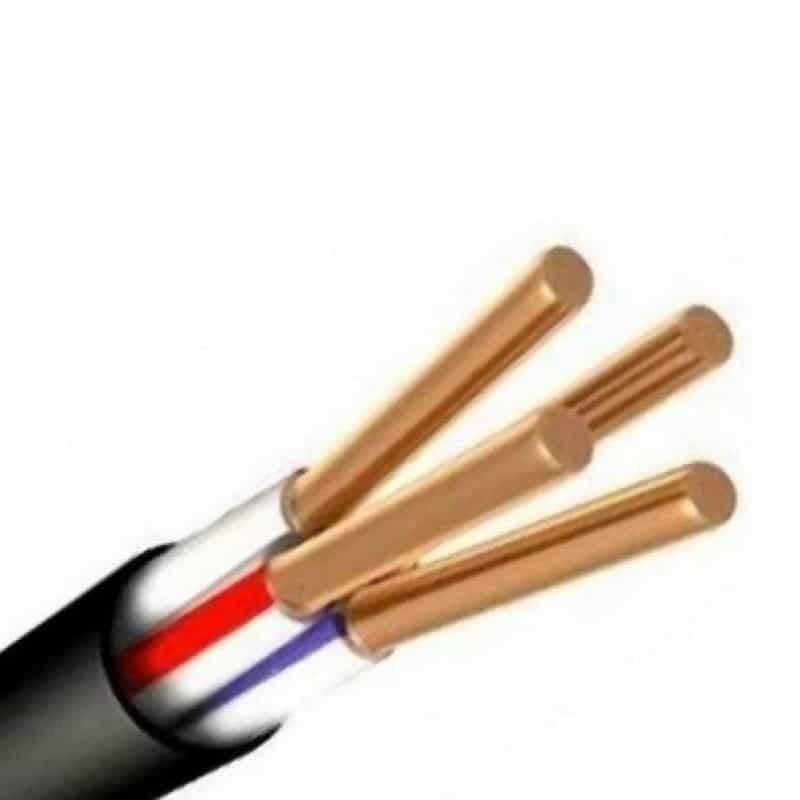

Кабель ВВГнг 4х6

Кабель ВВГнг 4х6

Кабель силовой медный негорючий ВВГнг 4*6 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91;  e-mail: 2045286@mail.ru

119 руб. / м

метров

Кабель ВВГнг 4х6



ВВГнг 4х6 используют для передачи и распределения электрической энергии внутри цепи. Как правило, кабель монтируют в стационарных установках, прокладывают как групповым, так и одиночным методом. ВВГнг не поддерживает горение.

ВВГнг 4х6-сокращенная маркировка кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 4*6

Кабель ВВГнг(А) 4х6 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Расшифровка кабеля ВВГнг 4х6

  • В — поливинилхлоридная изоляция;
  • В — оболочка провода изготовлена из ПВХ пластика.
  • Г — изделие не оснащено дополнительной защитой, то есть кабель «голый».
  • нг — внешняя оболочка провода не поддерживает горения.
  • – количество медных многопроволочных жил.
  • – сечение жил в квадратных миллиметрах.

Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение до 660 Вольт.
(1,0) – Кабель рассчитан на напряжение до 1000 Вольт.

Силовой кабель ВВГнг 4х6 используют в пожароопасных зонах и взрывоопасных помещениях. Кабель ВВГнг не боится влаги, поэтому его часто монтируют в затапливаемых туннелях и шахтах.

Конструкция кабеля

1. Четыре однопроволочные или многопроволочные круглые токопроводящие медные жилы номинальным сечением 6 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,0 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент или лент нетканого полотна суммарной номинальной толщиной 0,4 мм.

5. Оболочка из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.

Технические характеристики кабеля ВВГнг(A) 4х6 – 1кВ

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 42 А на воздухе, 54 А в земле
Допустимый ток односекундного КЗ 0,65 кА
Сопротивление изоляции при 20 °С не менее 8,7 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления
ВВГнг 4х6 аналоги

Кабель ВВГнг 4х6 всегда имеется в наличии на складе. Но при необходимости можно заменить кабелем ВВГнг-LS, ВВГнг-FRLS.

Вы ищете надежного поставщика? Вам нужно качество? Вы хотите купить!-

Звоните сейчас! Наши менеджеры предложат наилучшие условия для покупки!

Доставка

Доставим кабель по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить кабель выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Новый Уренгой, Челябинск, Оренбург, Омск, Барнаул, Кемерово, Красноярск, Иркутск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Вологда, Волгоград, Ростов-на-Дону, Краснодар, а также в любую точку России.

Отгрузка за 24 часа!

Совершите покупку сейчас! Тел: +7 (342) 204-52-86, e-mail: 2045286@mail.ru

Масса (вес), наружный диаметр кабеля ВВГнг(A) 4х6 – 1кВ
Расчетная масса (вес) 440,0 кг/км
Наружный диаметр 15,2 мм
Минимальный барабан № 8 — 200 м
Макс. длина в бухте 113 м
