Кабель ВВГнг 4х1.5

Кабель ВВГнг 4х1.5

Кабель силовой медный негорючий ВВГнг 4*1,5 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 В.

(342) 204-52-86, 204-52-91; e-mail: 2045286@mail.ru

38 руб. / м

метров

Кабель ВВГнг 4х1.5



Кабель ВВГнг 4х1.5 используют для передачи и распределения электрической энергии внутри цепи. Как правило, кабель применяют в стационарных установках. Могут прокладывать групповым и одиночным методом. Изделие не поддерживает горение. Кабели ВВГнг(А) прокладывают пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях).

ВВГнг 4х1.5-является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А)4*1.5

Кабель ВВГнг(А) 4х1.5 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.

Расшифровка кабеля ВВГнг:

  • В — поливинилхлоридная изоляция;
  • В — оболочка провода изготовлена из ПВХ пластика.
  • Г — изделие не оснащено дополнительной защитой, то есть кабель «голый».
  • нг — внешняя оболочка провода не поддерживает горения.

Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение до 660 Вольт.
(1,0) – Кабель рассчитан на напряжение до 1000 Вольт.

Силовой кабель ВВГнг 4х1.5 также используют в пожароопасных зонах и взрывоопасных помещениях. Но этот кабель не боится влаги, поэтому его часто монтируют в затапливаемых туннелях и шахтах.

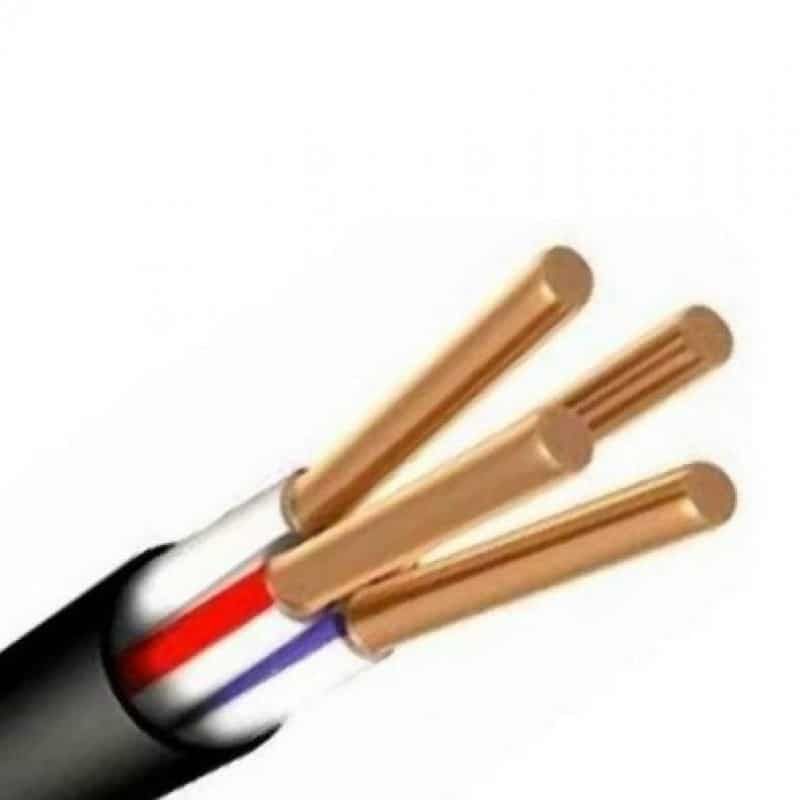

Конструкция кабеля ВВГнг 4х1.5:

1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным сечением 1,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 0,8 мм.

3. Заполнение внутренних и наружных промежутков между скрученными изолированными
жилами многожильных кабелей.

4. Поясная изоляция из ПВХ пластиката номинальной толщиной 1,0 мм либо в виде слоя из поливинилхлоридных, полиэтилентерефталатных лент или лент нетканого полотна суммарной номинальной толщиной 0,4 мм.

5. Оболочка из ПВХ пластиката пониженной горючести, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм.

Технические характеристики кабеля ВВГнг(A) 4х1.5 – 1кВ

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 19 А на воздухе, 25 А в земле
Допустимый ток односекундного КЗ 0,17 кА
Сопротивление изоляции при 20 °С не менее 12,3 МОм·км
Строительная длина по заказу потребителя
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

ВВГнг 4х1.5 аналоги:

Кабель ВВГнг 4х1.5 всегда имеется в наличии на складе. Но при необходимости можно заменить кабелем ВВГнг-LS, ВВГнг-FRLS.

Доставка кабеля ВВГнг 4х1.5

Во-первых, доставим кабель ВВГнг 4х1.5 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Во-вторых, в зависимости от объема закупаемой продукции мы имеем возможность отправить Кабель ВВГнг 4х1.5 выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Спецификация
Количества жил 4
Материал жилы Медный
Маркировка ВВГнг
Сечения кабеля 1.5

Масса (вес), наружный диаметр кабеля ВВГнг(A) 4х1,5 – 1кВ

Расчетная масса (вес) 186,0 кг/км
Наружный диаметр 11,1 мм
Минимальный барабан № 6 — 285 м
Макс. длина в бухте 268 м
