Кабель ВВГнг-LS 4х16
Кабель силовой медный ВВГнг-LS 4х16 предназначен для стационарной установки в электрические сети напряжением до 1000 Вольт.
(342) 204-52-86, 204-52-91; e-mail: 2045286@mail.ru
799,00 руб. / м
Кабель ВВГнг-LS 4х16
ВВГнг-LS 4х16 предназначен для передачи и распределения электроэнергии. Изделию характерно всеклиматическое исполнение. Активно используется на различных промышленных объектах. Подходит для складских помещений. Возможна прокладка в зданиях общественного назначения.
Расшифровка маркировки кабеля
- В — изоляция сделана из ПВХ-композиции;
- В — оболочка изготовлена из поливинилхлоридной композиции;
- Г — нет наружного покрова;
- нг — не поддерживает горение;
- LS — пониженное газо- и дымовыделение.
- 4 – Количество токопроводящих жил.
- 16 – Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) – Жила выполнена в однопроволочном (монолитном) исполнении.
(ож) или (мж) – Жила выполнена в многопроволочном исполнении.
(0,66) – Кабель рассчитан на напряжение 660 Вольт.
(1) – Кабель рассчитан на напряжение 1000 Вольт.
Конструкция кабеля
1. Четыре однопроволочные круглые токопроводящие медные жилы
2. Изоляция жилы из ПВХ пластиката пониженной пожароопасности
3. Заполнение из ПВХ пластиката пониженной пожароопасности
4. Оболочка из ПВХ пластиката пониженной пожароопасности
Технические характеристики кабеля ВВГнг-LS 4х16,0 – 1кВ
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 3,5 кВ частотой 50 Гц |
| Время выдержки при испытании | 10 мин |
| Длительно допустимая токовая нагрузка | 80 А на воздухе, 93 А в земле |
| Допустимый ток односекундного КЗ | 1,74 кА |
| Сопротивление изоляции при 20 °С | не менее 7 МОм·км |
| Строительная длина | не менее 450 м |
| Маломеры в партии | не более 20% кусками от 50 м |
| Допустимая температура нагрева жил | 70 °C |
| Максимальная температура нагрева жил | 80 °C при перегрузке, 160 °C при токе КЗ |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Диапазон рабочих температур | −30…+50 °C |
| Срок службы | не менее 30 лет с даты изготовления |
ВВГнг-LS 4х16 аналоги
- ВВГнг-FRLS
- ВВГнг-LSLTx
Доставка
Доставим ВВГнг-LS 4х16 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить Кабель ВВГнг-LS 4х16 выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.
Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru
Масса (вес), наружный диаметр ВВГнг-LS 4х16 – 1кВ
| Расчетная масса (вес) | 970,0 кг/км |
| Наружный диаметр | 20,4 мм |

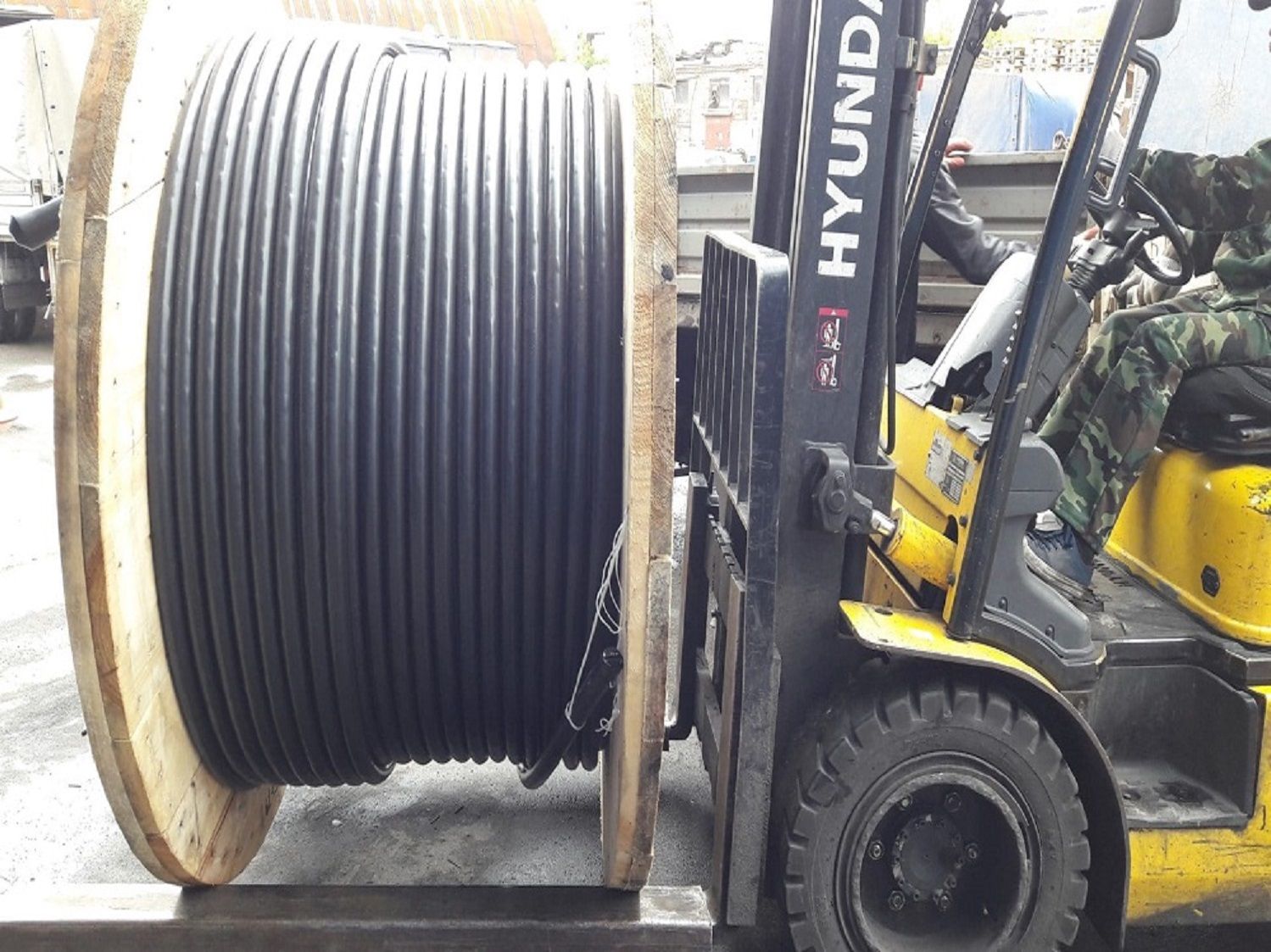

| Минимальный барабан | № 8 — 105 м |
| Макс. длина в бухте | 51 м |
