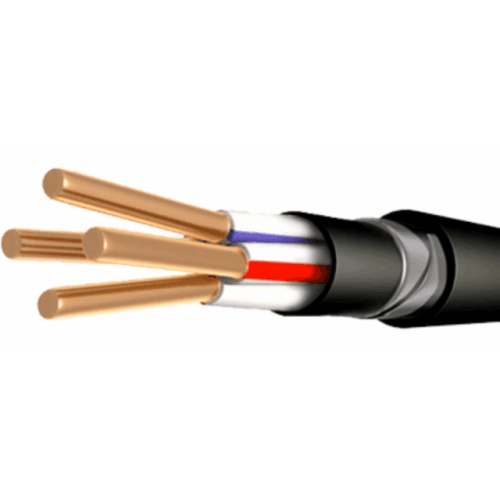

Кабель ВБбШв 4х70

Кабель ВБбШв 4х70

Кабель силовой медный бронированный ВБбШв 4х70 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91;  e-mail: 2045286@mail.ru

1175 руб. / м

метров

Кабель ВБбШв 4х70



ВБбШв 4х70 используют для передачи и перераспределения электрического тока в сети. Кабель выдерживает переменное напряжение в 660 V и постоянное в 1000 V. Одножильные изделия используются в сетях постоянного напряжения. Их можно применять как в помещениях, так и на открытом пространстве.

ВБбШв и ВБШв один и тот же кабель. Маркировка ВБШв введена в соответствии с новым ГОСТ. ВББШв считается устаревшей маркировкой.

Расшифровка кабеля ВБбШв 4х70

В – изоляция из ПВХ пластиката.
Б – броня из стальных оцинкованных лент.
б – без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв – оболочка из поливинилхлоридного пластиката.
– количество медных жил.
70 – сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) – однопроволочная жила.
(мк), (мс) или (мж) – многопроволочная жила.
(0,66) – номинальное напряжение 660 Вольт.
(1,0) – номинальное напряжение 1000 Вольт.

Силовой кабель ВБбШв не распространяют горение при одиночном монтаже. В процессе прокладки и эксплуатации изделие не рекомендуется растягивать. В противном случае, это может привести к нарушению целостности изоляции и разрыву внутренних жил.

Конструкция кабеля

1. Жила – медная первого или второго класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката.
3. Броня – из двух стальных лент.
4. Внутренняя оболочка – из ПВХ пластиката.
5. Внешняя оболочка – из ПВХ пластиката.

Характеристики кабеля ВБбШв 4х70

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 210 А на воздухе, 220 А в земле
Допустимый ток односекундного КЗ 7,54 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления
ВБбШв 4х70 цена, аналоги

Кабель ВБбШв 4х70 всегда в наличии на складе.

ВБбШв 4х70 при необходимости можно заменить кабелем ВБбШвнг и  ВБбШвнг-LS.

Масса (вес), наружный диаметр ВБбШв 4х70 – 1кВ
Расчетная масса (вес) 3 654,0 кг/км
Наружный диаметр 37,4 мм
Минимальный барабан № 12 — 225 м
Макс. длина в бухте 13 м
