Кабель ААБл-1 4х50 ож
Кабель ААБЛ-1 4х50 предназначен для эксплуатации в земле(траншеях) с низкой и средней коррозионной активностью, с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям.
+7 (342) 204 52 86, 204 52 91; e-mail: 2045286@mail.ru
Цена: По запросу
Кабель ААБл 4х50 ож
ААБл 4х50 ож используется в стационарных системах и установках. С его помощью осуществляется передача электрического тока внутри сети. Работает изделие при номинальной частоте в 50 Гц. Он предназначен для использования в климатических районах с низкими и умеренными температурными условиями.
Расшифровка маркировки кабеля ААБЛ-1 4х50
А – жила из алюминия.
А – Алюминиевая оболочка.
Б – броня из двух стальных лент.
л – лавсановая лента в составе подушки.
1 – кабель рассчитан на напряжение 1000 Вольт.
4 – количество жил.
50 – сечение жил в квадратных миллиметрах.
ож, ок – монолитное исполнение жилы.
мж, мк, мс – многопроволочное исполнение жилы.

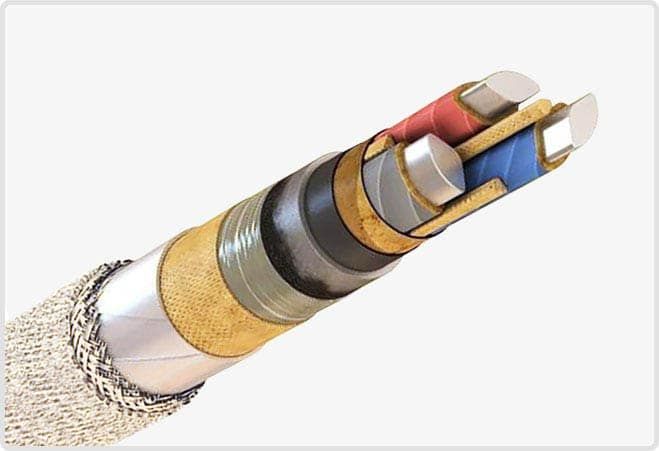

Конструкция кабеля ААБл 4х50
1) Жила – алюминиевая, однопроволочная или многопроволочная.
2) Изоляция – бумажная, пропитанная вязким изоляционным составом.
3) Заполнение – из бумажных жгутов.
4) Экран – из электропроводящей бумаги.
5) Оболочка – из алюминия.
6) Подушка – из битума, лавсановой пленки и крепированной бумаги.
7) Броня – из стальных лент.
8) Наружный покров – из волокнистой пряжи и покрытие предохраняющее кабель от слипания.
Технические характеристики кабеля ААБл 4х50 – 1кВ
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Длительно допустимая токовая нагрузка | 126 А в земле, 118 А на воздухе |
| Строительная длина | не менее 60% партии по 450 м, не более 40% — по 300 м |
| Маломеры в партии | не более 10% кусками от 50 м |
| Допустимая температура нагрева жил | 80 °C |
| Максимальная температура нагрева жил | 105 °C при перегрузке, 250 °C при токе КЗ |
| Минимальный радиус изгиба | 25 наружных диаметров |
| Диапазон рабочих температур | −50…+50 °C |
| Срок службы | не менее 30 лет |
ААБл 4х50 ож аналоги
Аналогом кабеля ААБЛ-1 4х50 могут быть:
- ААБлГ – Голый, не имеет защитных покровов.
- ААБнлГ – Изделие защищено от возгорания (не горючий), имеет слой из лавсановой ленты перед броней
- ААБв – наружняя оболочка выполнена из ПВХ пластиката.
- ЦААБл – Изоляция пропитана не стекающим составом из церезина.
Кабель ААБл-1 4х50 соответствует всем требованиям ГОСТ, проходит любые проверки и имеет все необходимые сертификаты и паспорта
Масса (вес), наружный диаметр кабеля ААБл 4х50 – 1кВ
| Расчетная масса (вес) | 1 870,0 кг/км |
| Наружный диаметр | 33,0 мм |
| Минимальный барабан | № 14а — 300 м |
| Макс. длина в бухте | 26 м |
