Кабель ВБбШв 4х35



ВБбШВ 4х35 используют для передачи и перераспределения электрического тока в сети. Кабель выдерживает переменное напряжение в 660 V и постоянное в 1000 V. Одножильные изделия используются в сетях постоянного напряжения. Их можно применять как в помещениях, так и на открытом пространстве. Благодаря качественному исполнению кабель ВббШв способен выдержать агрессивное воздействие окружающей среды.

ВБбШв и ВБШв один и тот же кабель. Маркировка ВБШв введена в соответствии с новым ГОСТ. ВББШв считается устаревшей маркировкой.

Расшифровка кабеля ВБбШв 4х35

В – изоляция из ПВХ пластиката.
Б – броня из стальных оцинкованных лент.
б – без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв – оболочка из поливинилхлоридного пластиката.
4 – количество медных жил.
35 – сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) – однопроволочная жила.
(мк), (мс) или (мж) – многопроволочная жила.
(0,66) – номинальное напряжение 660 Вольт.
(1,0) – номинальное напряжение 1000 Вольт.

Силовой кабель ВБбШв не распространяют горение при одиночном монтаже. В процессе прокладки и эксплуатации изделие не рекомендуется растягивать. В противном случае, это может привести к нарушению целостности изоляции и разрыву внутренних жил.

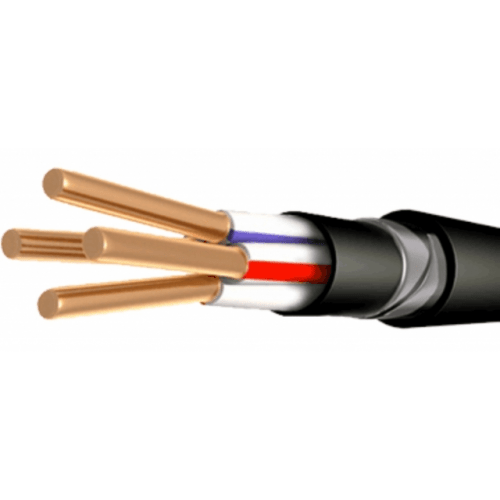

Конструкция кабеля

1. Жила – медная первого или второго класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката.
3. Броня – из двух стальных лент.
4. Внутренняя оболочка – из ПВХ пластиката.
5. Внешняя оболочка – из ПВХ пластиката.

Характеристики кабеля ВБбШв 4х35

Номинальное переменное напряжение	1 кВ частотой 50 Гц
Испытательное переменное напряжение	3,5 кВ частотой 50 Гц
Время выдержки при испытании	10 мин
Длительно допустимая токовая нагрузка	131 А на воздухе, 146 А в земле
Допустимый ток односекундного КЗ	3.86 кА
Сопротивление изоляции при 20 °С	не менее 7 МОм·км
Строительная длина	не менее 300 м
Маломеры в партии	не более 20% кусками от 50 м
Допустимая температура нагрева жил	70 °C
Максимальная температура нагрева жил	80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба	7,5 наружных диаметров
Диапазон рабочих температур	−50…+50 °C
Срок службы	не менее 30 лет с даты изготовления

ВБбШв 4х35 цена, аналоги

Кабель ВБбШв 4х35 всегда в наличии на складе.

При необходимости можно заменить кабелем ВБбШвнг и  ВБбШвнг-LS.

Масса (вес), наружный диаметр кабеля ВБбШв 4х35 – 1кВ

Расчетная масса (вес)	2 232,0 кг/км
Наружный диаметр	29,8 мм
Минимальный барабан	№ 10 — 220 м
Макс. длина в бухте	22 м
