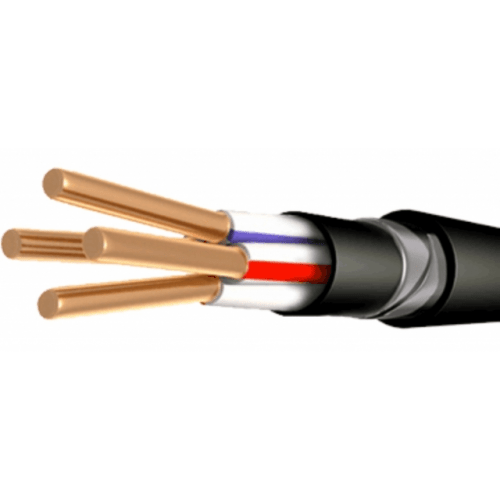

Кабель ВБбШв 4х25

Кабель ВБбШв 4х25

Кабель силовой медный бронированный ВБбШв 4х25 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91;  e-mail: 2045286@mail.ru

507 руб. / м

метров

Кабель ВБбШв 4х25



ВБбШв 4х25 используется для передачи и грамотного перераспределения электрического тока в сети. Он выдерживает переменное напряжение в 660 V и постоянное в 1000 V. Одножильные изделия используются в сетях постоянного напряжения. Их можно применять как в помещениях, так и на открытом пространстве. Благодаря качественному исполнению кабель способен выдержать агрессивное воздействие окружающей среды.

ВБбШв и ВБШв один и тот же кабель. Маркировка ВБШв введена в соответствии с новым ГОСТ. ВББШв считается устаревшей маркировкой.

По своему конструктиву кабель представляет медные шины, которые заключены в ПВХ-изоляцию, а так же защитный покров бШв

Расшифровка кабеля ВБбШв 4х25

В — изоляция из ПВХ пластиката.
Б — броня из стальных оцинкованных лент.
б — без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв — оболочка из поливинилхлоридного пластиката.
— количество медных жил.
25 — сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) — однопроволочная жила.
(мк), (мс) или (мж) — многопроволочная жила.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

Силовой кабель ВБбШв не распространяют горение при одиночном монтаже. В процессе прокладки и эксплуатации изделие не рекомендуется растягивать. В противном случае, это может привести к нарушению целостности изоляции и разрыву внутренних жил.

Конструкция кабеля ВБбШв 4х25

1. Четыре однопроволочные или многопроволочные круглые или секторные токопроводящие медные
жилы номинальным сечением 25 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,2 мм.

3. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 2,0 мм.

Характеристики кабеля ВБбШв 4х25

Номинальное переменное напряжение 1 кВ частотой 50 Гц
Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 106 А на воздухе, 120 А в земле
Допустимый ток односекундного КЗ 2,78 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 300 м
Маломеры в партии не более 20% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

ВБбШв 4х25 цена, аналоги

Кабель ВБбШв 4х25 всегда в наличии на складе.

ВБбШв 4х25 при необходимости можно заменить кабелем ВБбШвнг и  ВБбШвнг-LS.

Доставка кабеля ВБбШв 4х25

Доставим кабель ВБбШв 4х25 по городу Перми и в транспортные компании в черте города БЕСПЛАТНО. Также в зависимости от объема закупаемой продукции мы имеем возможность отправить кабель ВБбШв 4х25 выделенным транспортом в такие города, как Березники, Соликамск, Кунгур, Екатеринбург, Нижний Тагил, Тюмень, Ханты-Мансийск, Сургут, Нижневартовск, Нефтеюганск, Новый Уренгой, Надым, Ноябрьск, Салехард, Челябинск, Омск, Барнаул, Кемерово, Новокузнецк, Красноярск, Ачинск, Иркутск, Усть-Кут, Братск, Уфа, Киров, Ижевск, Сыктывкар, Ухта, Усинск, Воркута, Ульяновск, а также в любую точку России.

Отгрузка за 24 часа! Подробную информацию Вы можете получить по тел: +7 (342) 204-52-86 или пишите на почту 2045286@mail.ru

Масса (вес), наружный диаметр кабеля ВБбШв 4х25 — 1кВ

Расчетная масса (вес) 1 646,0 кг/км
Наружный диаметр 27,2 мм
Минимальный барабан № 8 — 65 м
Макс. длина в бухте 30 м
