Кабель АВБбШв 4х150

Кабель АВБбШв 4х150

Кабель алюминиевый силовой бронированный АВБбШв 4х150 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт.

(342) 204-52-86, 204-52-91;  e-mail: 2045286@mail.ru

529 руб. / м

метров

Кабель АВБбШв 4х150



АВБбШв 4х150 применяется для передачи и распределения тока. Его используют при необходимости прокладки сетей в земле. Изделие отлично переносит механические нагрузки. Также размещают марку в местах с повышенным уровнем пожаро- и взрывоопасности. Располагают изделия возле железнодорожных путей, в лабораториях, эстакадах для горючих жидкостей.

АВБбШв 4х150 — является устаревшей маркировкой. По новому ГОСТ 31996-2012 обозначение (б) было исключено, но конструкция и характеристики не изменились. Современная маркировка: АВБШв 4*150.

Расшифровка маркировки АВБбШв:

  • А — алюминиевая токопроводящая жила.
    В — изоляция из ПВХ пластиката.
    Б — броня из стальных оцинкованных лент.
    б — не имеет подушку между броней и внутренней оболочкой.
    Шв — оболочка выполнена из поливинилхлорида.
    — количество токонесущих жил.
    150 — сечение жилы в квадратных миллиметрах.

Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) — однопроволочное исполнение жил.
(мс), (мк) или (мж) — многопроволочное исполнение жилы.
(0,66) — номинальное напряжение 660 Вольт.
(1,0) — номинальное напряжение 1000 Вольт.

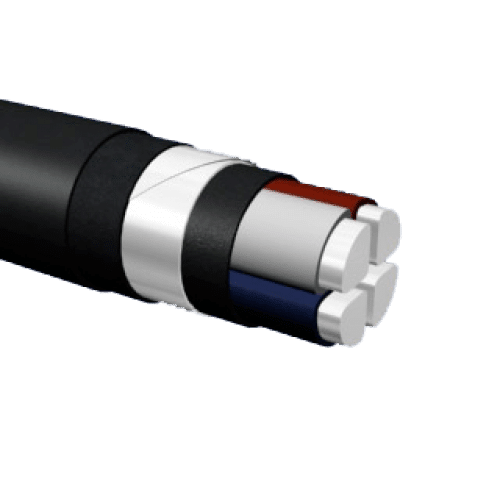

Конструкция кабеля АВБбШв 4х150

1. Четыре однопроволочные или многопроволочные секторные токопроводящие алюминиевые жилы номинальным сечением 150 мм2, соответствующие 1 или 2 классу по ГОСТ 22483-2012.

2. Изоляция жилы из ПВХ пластиката номинальной толщиной 1,6 мм.

3. Поясная изоляция:
— выпрессованная из ПВХ пластиката толщиной не менее 0,9 мм;
— в виде слоя из двух поливинилхлоридных лент и двух лент крепированной бумаги
суммарной толщиной не менее 1,1 мм;
— или в виде слоя из поливинилхлоридных лент толщиной не менее 0,9 мм.

4. Защитный покров типа «БбШв» по ГОСТ 7006-72.
А. Без подушки.
Б. Броня из двух стальных или стальных оцинкованных лент толщиной не менее 0,3 мм.
Неоцинкованные ленты должны быть покрыты битумом или битумным составом и
полиэтилентерефталатной лентой.
В. Наружный покров из выпрессованного поливинилхлоридного защитного шланга
толщиной не менее 2,4 мм.

Технические характеристики кабеля АВБбШв 4х150

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц
Испытательное переменное напряжение 3 кВ частотой 50 Гц
Время выдержки при испытании 10 мин
Длительно допустимая токовая нагрузка 253 А на воздухе, 254 А в земле
Допустимый ток односекундного КЗ 16,30 кА
Сопротивление изоляции при 20 °С не менее 7 МОм·км
Строительная длина не менее 200 м
Маломеры в партии не более 10% кусками от 50 м
Допустимая температура нагрева жил 70 °C
Максимальная температура нагрева жил 80 °C при перегрузке, 160 °C при токе КЗ
Минимальный радиус изгиба 7,5 наружных диаметров
Диапазон рабочих температур −50…+50 °C
Срок службы не менее 30 лет с даты изготовления

АВБбШв 4х150 цена, аналоги.

АВБбШв 4х150 пользуется большой популярностью на рынке. Вы можете купить кабель АВБбШв 4х150 в нашем интернет-магазине по самой выгодной цене. Доставку осуществляем во все регионы России. Также вы можете приобрести аналоги марки:

  • АВБбШвнг — при возгорании не поддерживает горение.
  • АВБбШв-ХЛ — в хладостойком климатическом исполнении
  • АВБШвнг — при возгорании не поддерживант горение.
Спецификация
Количества жил 4
Материал жилы Алюминий
Маркировка АВБШв
Сечения кабеля 150

Масса (вес), наружный диаметр АВБбШв 4х150 — 1кВ

Расчетная масса (вес) 3 643,0 кг/км
Наружный диаметр 48.6 мм
Минимальный барабан № 14 — 250 м
Макс. длина в бухте 13 м
